公布日：2023.12.15
申請日：2023.09.14
分類號：B01J23/10(2006.01)I;B01J35/10(2006.01)I;B01J21/06(2006.01)I;B01J21/04(2006.01)I;B01J21/08(2006.01)I;B01J21/12(2006.01)I;B82Y30/00(2011.01)I;B82Y40/
00(2011.01)I;C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F101/30(2006.01)N
摘要
本發(fā)明涉及一種用于臭氧催化氧化有機廢水的復合催化劑制備方法，包括：步驟(1)，稱取活性載體材料，通過造粒烘干，在氫氣保護下于500～750℃焙燒制備活性載體；步驟(2)，在活性載體上采用浸漬法或噴淋法負載鑭化合物和鈰化合物，所述鑭化合物的質(zhì)量百分濃度為30～50％，所述鈰化合物的質(zhì)量百分濃度為50～70％；步驟(3)，將負載了鑭和鈰的活性載體晾干后置于250～300℃中烘干3～5h制得復合催化劑。本發(fā)明方法得到的復合催化劑適用于含大分子有機物的污水臭氧催化氧化處理，尤其對黑臭和劣五類水體有較好的處理效果。
權利要求書
1.一種用于臭氧催化氧化有機廢水的復合催化劑制備方法，其特征在于：所述復合催化劑制備方法包括如下步驟：步驟(1)，稱取活性載體材料，通過造粒烘干，在氫氣保護下于500～750℃焙燒制備活性載體，所述活性載體為質(zhì)量百分含量61％～77％的二氧化硅、質(zhì)量百分含量3.8％～11.5％的二氧化鈦、質(zhì)量百分含量3.8％～11.5％的三氧化二鋁的混合物；步驟(2)，在活性載體上采用浸漬法或噴淋法負載鑭化合物和鈰化合物，所述鑭化合物的質(zhì)量百分濃度為30～50％，所述鈰化合物的質(zhì)量百分濃度為50～70％；步驟(3)，將負載了鑭和鈰的活性載體晾干后置于250～300℃中烘干3～5h制得復合催化劑。
2.根據(jù)權利要求1所述的復合催化劑制備方法，其特征在于：步驟(1)中造粒的形態(tài)為柱形或球形，粒徑范圍為2～20mm。
3.根據(jù)權利要求1所述的復合催化劑制備方法，其特征在于：所述鑭化合物為硝酸鑭或氯化鑭中的一種或兩種。
4.根據(jù)權利要求1所述的復合催化劑制備方法，其特征在于：所述鈰化合物為硝酸鈰、氯化鈰、硫酸鈰、醋酸鈰中一種或多種。
5.根據(jù)權利要求1或3所述的復合催化劑制備方法，其特征在于：所述鑭化合物的重量為活性載體重量的1～5％。
6.根據(jù)權利要求1或4所述的復合催化劑制備方法，其特征在于：所述鈰化合物的重量為活性載體重量的2～7％。
7.根據(jù)權利要求1所述的復合催化劑制備方法，其特征在于：制備得到的復合催化劑的比表面>80m2/g，有效吸附孔徑>8nm。
發(fā)明內(nèi)容
本發(fā)明的目的是克服現(xiàn)有技術的缺點，提供一種用于臭氧催化氧化有機廢水的復合催化劑制備方法，有助于提升臭氧降解污水中的有機物，有助于污水中的脫色效果，使除污達到凈化、節(jié)能、環(huán)保的效果。
為實現(xiàn)上述目的，本發(fā)明提供了一種用于臭氧催化氧化有機廢水的復合催化劑制備方法，所述復合催化劑制備方法包括如下步驟：
步驟(1)，稱取活性載體材料活性載體為二氧化硅、二氧化鈦和三氧化二鋁的混合物，通過造粒烘干，在氫氣保護下于500～750℃焙燒制備活性載體，所述活性載體為質(zhì)量百分含量61～77％的二氧化硅、質(zhì)量百分含量3.8～11.5％的二氧化鈦、質(zhì)量百分含量3.8～11.5％的三氧化二鋁的混合物；
步驟(2)，在活性載體上采用浸漬法或噴淋法負載鑭化合物和鈰化合物，所述鑭化合物的質(zhì)量百分濃度為30～50％，所述鈰化合物的質(zhì)量百分濃度為50～70％；
步驟(3)，將負載了鑭和鈰的活性載體晾干后置于250～300℃中烘干3～5h制得復合催化劑。
優(yōu)選地，步驟(1)中造粒的形態(tài)為柱形或球形，粒徑范圍為2～20mm。
優(yōu)選地，所述鑭化合物為硝酸鑭或氯化鑭中的一種或兩種。
優(yōu)選地，所述鈰化合物為硝酸鈰、氯化鈰、硫酸鈰、醋酸鈰中一種或多種。
優(yōu)選地，步驟(2)中，所述鑭化合物的重量為活性載體重量的1～5％。
優(yōu)選地，步驟(2)中，所述鈰化合物的重量為活性載體重量的2～7％。

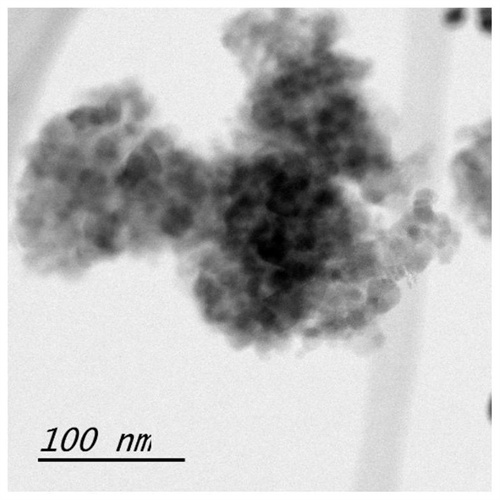

基于上述技術方案，本發(fā)明的優(yōu)點是：
本發(fā)明方法得到的復合催化劑適用于含大分子有機物的污水臭氧催化氧化處理，尤其對黑臭和劣五類水體有較好的處理效果。本發(fā)明的復合催化劑能夠增加化學氧化反應，通過增加臭氧催化氧化作用的活性，污水中的大分子有機物中鍵能較弱的化合鍵斷開，生成分子量較小的物質(zhì)，有效改變難生物降解的有機物結構，提高水體的可生化性。
本發(fā)明的復合催化劑在污水處理應用中，可適用于單相和多相催化氧化工藝，也可適應靜態(tài)水除污和動態(tài)水除污，并具備吸附油污及污染水源脫色效果，是目前同類催化劑不具備的效果。
（發(fā)明人：劉兵;曹賽龍;陳家林;王伯軒;焦巨龍）
