公布日：2023.12.15
申請日：2023.09.01
分類號：B01D33/54(2006.01)I;B01D33/80(2006.01)I;B01D33/35(2006.01)I
摘要
本發明公開了一種用于公廁廢水處理的一體化設備，涉及廢水處理領域，過濾箱，所述過濾箱形狀為圓柱形，所述過濾箱底部左右兩端固定連接有支撐架，所述支撐架頂部形狀為弧形，所述過濾箱右端前后兩側設置有卡緊組件，所述過濾箱右側開設有開口，所述過濾箱右側接觸有擋板，所述擋板形狀為圓形，所述開口與擋板位置相對應，過濾箱包括電機、定位架、六角桿、進水管。本發明通過卡緊組件，工作人員將突出的凸形卡板按壓至弧形長板內部，然后通過方形塊將弧形長板收回到固定塊中，此時可將擋板連同過濾組件一同從過濾箱中取下，長形板和弧形彎板均可進行拆卸，便于工作人員對其進行清理，并且安裝較為簡單，便于進行操作。
權利要求書

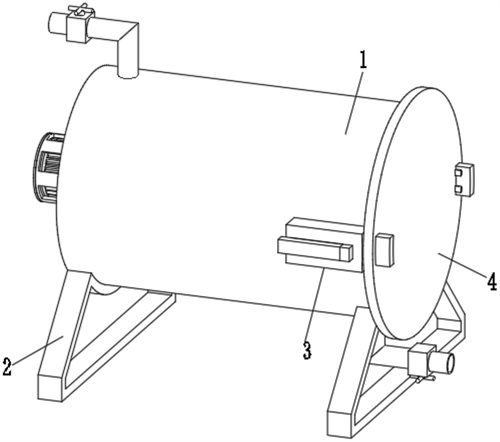

1.一種用于公廁廢水處理的一體化設備，其特征在于，包括：過濾箱(1)，所述過濾箱(1)形狀為圓柱形，所述過濾箱(1)底部左右兩端固定連接有支撐架(2)，所述支撐架(2)頂部形狀為弧形，所述過濾箱(1)右端前后兩側設置有卡緊組件(3)，所述過濾箱(1)右側開設有開口，所述過濾箱(1)右側接觸有擋板(4)，所述擋板(4)形狀為圓形，所述開口與擋板(4)位置相對應；過濾箱(1)包括電機(11)、定位架(12)、六角桿(13)、進水管(14)、出水管(15)和閥門(16)，所述電機(11)設置在過濾箱(1)左側，所述定位架(12)固定連接在電機(11)外表面，所述過濾箱(1)左側開設有圓孔，所述電機(11)輸出端貫穿圓孔并延伸至外部，所述六角桿(13)固定連接在電機(11)輸出端，所述過濾箱(1)左上端和右下端分別開設有進水口和出水口，所述進水管(14)和出水管(15)分別固定連接在進水口和出水口內部，所述閥門(16)固定安裝在進水管(14)和出水管(15)外表面；擋板(4)包括過濾組件(41)和密封圈(42)，所述過濾組件(41)橫向設置在過濾箱(1)內部，所述密封圈(42)固定在擋板(4)左側，所述過濾組件(41)包括轉動桿(411)，所述轉動桿(411)轉動連接在擋板(4)右側，且所述轉動桿(411)左側開設有六角凹槽；所述六角桿(13)與六角凹槽相互適配，所述六角桿(13)外表面與六角凹槽內表面相互接觸，所述密封圈(42)外表面與開口內壁相互接觸。
2.根據權利要求1所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述電機(11)通過定位架(12)與過濾箱(1)固定連接，所述轉動桿(411)左端與過濾箱(1)內壁左側相互接觸，所述擋板(4)右側前后兩端分別開設有弧形口。
3.根據權利要求2所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述過濾組件(41)包括凹型條(412)和長形板(413)，所述凹型條(412)固定連接在轉動桿(411)外表面，且所述凹型條(412)數量為六個，所述長形板(413)底部滑動連接在凹型條(412)內部；所述凹型條(412)和長形板(413)的長度相同，且所述長形板(413)正面開設有過濾孔，所述過濾孔形狀為圓柱形。
4.根據權利要求3所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述長形板(413)包括凸形條(51)、弧形彎板(52)、過濾塊(53)和打擊球(54)，所述長形板(413)左右兩側開設有凹型槽，所述凹型槽的形狀大小與凸形條(51)的形狀大小相同，所述凸形條(51)外表面與凹型槽內壁相互接觸，所述弧形彎板(52)固定連接在凸形條(51)遠離長形板(413)的一側，所述過濾塊(53)固定安裝在過濾孔內部，且所述過濾塊(53)形狀為圓柱形。
5.根據權利要求4所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述過濾塊(53)背面開設有凹口，所述打擊球(54)設置在凹口內部中軸處。
6.根據權利要求4所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述打擊球(54)外部表面固定有彈簧一，且所述彈簧一數量為三個，所述彈簧一遠離打擊球(54)的一端與凹口內壁固定連接，所述過濾塊(53)正面開設有過濾槽，且所述過濾槽形狀為方形，所述過濾槽與凹口相連通。
7.根據權利要求4所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述長形板(413)、凸形條(51)和弧形彎板(52)長度相同，所述長形板(413)左右兩端分別與過濾箱(1)內壁右側和擋板(4)左側相互接觸。
8.根據權利要求1所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述卡緊組件(3)包括固定塊(31)、弧形長板(32)、方形塊(33)和長方塊(34)，所述固定塊(31)右側開設有滑槽一，所述弧形長板(32)滑動連接在滑槽一內部，所述固定塊(31)遠離過濾箱(1)的一側開設有出口，所述方形塊(33)固定連接在弧形長板(32)遠離過濾箱(1)的一側，所述長方塊(34)固定連接在方形塊(33)左側；所述方形塊(33)上下兩側與出口內壁上下兩側相互接觸，所述方形塊(33)滑動連接在開口內部。
9.根據權利要求8所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述弧形長板(32)左側固定連接有彈簧二，且所述彈簧二左側與滑槽一內壁左側固定連接，所述弧形長板(32)右端貫穿弧形口并延伸至外部，所述弧形長板(32)外表面與弧形口內表面相互接觸，所述弧形長板(32)內部開設有滑槽二，所述滑槽二內部滑動連接有凸形卡板(35)，所述凸形卡板(35)內表面固定連接有彈簧三，且所述彈簧三遠離凸形卡板(35)的一端與滑槽二內壁固定連接。
10.根據權利要求9所述的一種用于公廁廢水處理的一體化設備，其特征在于：所述凸形卡板(35)遠離彈簧三的一端貫穿弧形長板(32)并延伸至外部,所述凸形卡板(35)左側與擋板(4)右側相互接觸，所述固定塊(31)右側與擋板(4)左側相互接觸。
發明內容
為解決上述技術問題，本發明提供一種用于公廁廢水處理的一體化設備，包括：過濾箱，所述過濾箱形狀為圓柱形，所述過濾箱底部左右兩端固定連接有支撐架，所述支撐架頂部形狀為弧形，所述過濾箱右端前后兩側設置有卡緊組件，所述過濾箱右側開設有開口，所述過濾箱右側接觸有擋板，所述擋板形狀為圓形，所述開口與擋板位置相對應；
過濾箱包括電機、定位架、六角桿、進水管、出水管和閥門，所述電機設置在過濾箱左側，所述定位架固定連接在電機外表面，所述過濾箱左側開設有圓孔，所述電機輸出端貫穿圓孔并延伸至外部，所述六角桿固定連接在電機輸出端，所述過濾箱左上端和右下端分別開設有進水口和出水口，所述進水管和出水管分別固定連接在進水口和出水口內部，所述閥門固定安裝在進水管和出水管外表面，所述電機通過定位架與過濾箱固定連接，所述轉動桿左端與過濾箱內壁左側相互接觸，所述擋板右側前后兩端分別開設有弧形口；
擋板包括過濾組件和密封圈，所述過濾組件橫向設置在過濾箱內部，所述密封圈固定在擋板左側，所述過濾組件包括轉動桿，所述轉動桿轉動連接在擋板右側，且所述轉動桿左側開設有六角凹槽，所述六角桿與六角凹槽相互適配，所述六角桿外表面與六角凹槽內表面相互接觸，所述密封圈外表面與開口內壁相互接觸
進一步地，所述過濾組件包括凹型條和長形板，所述凹型條固定連接在轉動桿外表面，且所述凹型條數量為六個，所述長形板底部滑動連接在凹型條內部，所述凹型條和長形板的長度相同，且所述長形板正面開設有過濾孔，所述過濾孔形狀為圓柱形。
進一步地，所述長形板包括凸形條、弧形彎板、過濾塊和打擊球，所述長形板左右兩側開設有凹型槽，所述凹型槽的形狀大小與凸形條的形狀大小相同，所述凸形條外表面與凹型槽內壁相互接觸，所述弧形彎板固定連接在凸形條遠離長形板的一側，所述過濾塊固定安裝在過濾孔內部，且所述過濾塊形狀為圓柱形，所述過濾塊背面開設有凹口，所述打擊球設置在凹口內部中軸處。
進一步地，所述打擊球外部表面固定有彈簧一，且所述彈簧一數量為三個，所述彈簧一遠離打擊球的一端與凹口內壁固定連接，所述過濾塊正面開設有過濾槽，且所述過濾槽形狀為方形，所述過濾槽與凹口相連通，所述長形板、凸形條和弧形彎板長度相同，所述長形板左右兩端分別與過濾箱內壁右側和擋板左側相互接觸。
進一步地，所述卡緊組件包括固定塊、弧形長板、方形塊和長方塊，所述固定塊右側開設有滑槽一，所述弧形長板滑動連接在滑槽一內部，所述固定塊遠離過濾箱的一側開設有出口，所述方形塊固定連接在弧形長板遠離過濾箱的一側，所述長方塊固定連接在方形塊左側，所述方形塊上下兩側與出口內壁上下兩側相互接觸，所述方形塊滑動連接在開口內部。
進一步地，所述弧形長板左側固定連接有彈簧二，且所述彈簧二左側與滑槽一內壁左側固定連接，所述弧形長板右端貫穿弧形口并延伸至外部，所述弧形長板外表面與弧形口內表面相互接觸，所述弧形長板內部開設有滑槽二，所述滑槽二內部滑動連接有凸形卡板，所述凸形卡板內表面固定連接有彈簧三，且所述彈簧三遠離凸形卡板的一端與滑槽二內壁固定連接，所述凸形卡板遠離彈簧三的一端貫穿弧形長板并延伸至外部，所述凸形卡板左側與擋板右側相互接觸，所述固定塊右側與擋板左側相互接觸。
本發明具有的有益效果
本發明通過卡緊組件，工作人員將突出的凸形卡板按壓至弧形長板內部，然后通過方形塊將弧形長板收回到固定塊中，此時可將擋板連同過濾組件一同從過濾箱中取下，長形板和弧形彎板均可進行拆卸，便于工作人員對其進行清理，并且安裝較為簡單，便于進行操作。
本發明通過打擊球，當長形板轉動停止后，打擊球在彈簧一拉力的影響下快速回彈，并對過濾塊進行一次打擊，避免了會有雜質卡在過濾槽中的情況，達到了自我清潔的效果，通過密封圈，可避免廢水從過濾箱與擋板之間的縫隙中流出，提高了密封的效果。
本發明通過過濾組件，廢水會從過濾槽進入到過濾塊的凹口內部，打擊球受廢水影響會向外側移動，一些無法通過過濾槽的雜質就會被過濾下來，還有一些雜質會通過過濾塊進入到弧形彎板內表面處，會再次受到過濾塊的過濾，達到了多次過濾的效果，被過濾下來的雜質會被留存在弧形彎板內表面處，具有一定的收集作用，可將雜質收集起來。
（發明人：虞海燕;何镠;楊秀熒;俞相楠;帥波;黃燕紅）
