公布日：2023.12.15

申請日：2023.08.24

分類號：B01D29/58(2006.01)I;B01D29/03(2006.01)I;B01D29/05(2006.01)I;B01D29/96(2006.01)I;B01D29/82(2006.01)I;B01F31/44(2022.01)I;B01D35/00(2006.01)I

摘要

本發明公開了一種球磨車間廢水處理工藝，具體包括以下步驟：步驟一、首先將濾布放置在固架上的固筒外側，并將其與濾板對齊，然后將濾布邊緣的密封片與固筒外側以及凹槽內部相貼合，并通過扎帶與凹槽的連接，以及扎帶一端與連套和卡板的連接，對濾布進行固定，隨之雙軸電機帶動兩端的絲桿轉動，使得兩側折條分別帶動兩側套筒與固筒的兩側貼合；步驟二、對球磨機車間的沖洗廢水以及拋光廢水分別進行收集，涉及廢水處理技術領域，解決了現有陶瓷廠球磨車間廢水回收利用時，廢水處理設備較多、造成占地面積以及功耗的增大，從而增大了生產成本，且容易存在沉淀，導致廢料回收效率以及回收率降低的問題。

權利要求書

1.一種球磨車間廢水處理工藝，其特征在于：具體包括以下步驟：步驟一、首先將濾布(3)放置在固架(1)上的固筒(2)外側，并將其與濾板(11)對齊，然后將濾布(3)邊緣的密封片(4)與固筒(2)外側以及凹槽(51)內部相貼合，并通過扎帶(52)與凹槽(51)的連接，以及扎帶(52)一端與連套(53)和卡板(55)的連接，對濾布(3)進行固定，隨之雙軸電機(73)帶動兩端的絲桿(74)轉動，使得兩側折條(75)分別帶動兩側套筒(6)與固筒(2)的兩側貼合；步驟二、對球磨機車間的沖洗廢水以及拋光廢水分別進行收集，然后通過進液管(9)分別加入兩側套筒(6)內部，隨之?dāng)D壓桿(86)輸出端伸出并帶動多個弧板(81)同時運動，從而對廢水進行擠壓，使得廢水被濾布(3)過濾，清液則通過濾板(11)、固筒(2)以及排液管(10)排出，并在車間內部循環使用，同時陶瓷粉末則在濾布(3)表面脫水干燥并團聚；步驟三、在陶瓷粉末干燥團聚后，轉動電機(810)帶動卡桿(819)在轉槽(818)內部轉動，并脫離對圓板(816)的限位，隨之各個分離桿(85)輸出端分別伸出，并帶動對應的弧板(81)運動，從而對團聚的陶瓷粉末進行振搗使其分散，然后套筒(6)復位遠離固筒(2)，粉碎后的陶瓷粉末則掉落在輸送機上，從而被循環使用。

2.根據權利要求1所述的一種球磨車間廢水處理工藝，其特征在于：所述固架(1)的外部設置有分離機構，所述分離機構包括固筒(2)，所述固筒(2)的外側活動連接有濾布(3)，所述濾布(3)的外表面固定連接有密封片(4)，所述密封片(4)的外表面通過固定組件(5)與固筒(2)的外表面固定連接，所述固筒(2)外表面的兩側均設置有套筒(6)，所述套筒(6)的外表面與密封片(4)的外表面活動連接，所述套筒(6)的外部設置有開合組件(7)，所述套筒(6)的內部活動連接有活塞板(8)，所述活塞板(8)的外表面與濾布(3)的外表面活動連接，所述套筒(6)的內部貫穿連通有進液管(9)，所述固筒(2)的內部貫穿連通有排液管(10)，所述濾布(3)的外表面活動連接有濾板(11)，所述濾板(11)的外表面與固筒(2)的內部固定連接。

3.根據權利要求2所述的一種球磨車間廢水處理工藝，其特征在于：所述活塞板(8)包括多個弧板(81)，多個所述弧板(81)的外表面相互貼合，所述弧板(81)的外表面開設有弧槽(82)，所述弧槽(82)的內部活動連接有固桿(83)，所述固桿(83)的外表面固定連接有連架(84)，所述連架(84)的外表面與套筒(6)的內部活動連接，所述連架(84)的外表面固定連接有分離桿(85)，所述分離桿(85)的輸出端與弧板(81)的外表面固定連接，所述連架(84)外表面的另一側固定連接有擠壓桿(86)，所述擠壓桿(86)的外表面與套筒(6)的內部固定連接。

4.根據權利要求3所述的一種球磨車間廢水處理工藝，其特征在于：所述弧板(81)的內部開設有內腔(811)，所述內腔(811)內部的一側固定連接有固座(812)，所述內腔(811)內部的另一側固定連接有固板(813)，所述固板(813)的外表面固定連接有滑桿(814)，所述滑桿(814)的外表面與固座(812)的本體貫穿活動連接，所述固座(812)的內部開設有滑槽(815)，所述滑槽(815)的內部活動連接有圓板(816)，所述圓板(816)的外表面與滑桿(814)的一端固定連接。

5.根據權利要求4所述的一種球磨車間廢水處理工藝，其特征在于：所述滑桿(814)的外表面套設有彈簧(817)，所述彈簧(817)的兩端分別與滑槽(815)的內部以及圓板(816)的外表面固定連接，所述滑槽(815)的內部連通有轉槽(818)，所述轉槽(818)開設在固座(812)的內部，所述轉槽(818)的內部活動連接有卡桿(819)，所述卡桿(819)的外表面與滑槽(815)的內部活動連接，所述卡桿(819)的外表面與圓板(816)的外表面相卡接，所述卡桿(819)的外表面固定連接有轉動電機(810)，所述轉動電機(810)的外表面與固座(812)的內部嵌入固定連接。

6.根據權利要求2所述的一種球磨車間廢水處理工藝，其特征在于：所述固定組件(5)包括凹槽(51)，所述凹槽(51)開設在固筒(2)的外表面，所述凹槽(51)的內部與密封片(4)的外表面活動連接，所述凹槽(51)的內部活動連接有扎帶(52)，所述扎帶(52)的外表面與密封片(4)的外表面活動連接，所述扎帶(52)的一端固定連接有連套(53)，所述扎帶(52)的另一端與連套(53)的內部活動連接，所述連套(53)的本體開設有貫通的通槽(54)，所述通槽(54)的內部活動連接有卡板(55)，所述扎帶(52)的外表面開設有卡槽(56)，所述卡槽(56)的內部與卡板(55)的外表面相卡接。

7.根據權利要求6所述的一種球磨車間廢水處理工藝，其特征在于：所述卡板(55)的本體開設有貫通的調節槽(57)，所述調節槽(57)的內部活動連接有轉桿(58)，所述轉桿(58)的端部與連套(53)的本體嵌入轉動連接，所述調節槽(57)的內部活動連接有夾板(59)，所述夾板(59)的外表面與轉桿(58)的外表面活動連接，所述夾板(59)的外表面固定連接有連桿(510)，所述連桿(510)的外表面與調節槽(57)的內部活動連接，所述連桿(510)的一端與連套(53)的本體嵌入活動連接，所述連桿(510)的一端固定連接有彈力按鈕(511)，所述彈力按鈕(511)的本體與連套(53)的本體嵌入固定連接。

8.根據權利要求2所述的一種球磨車間廢水處理工藝，其特征在于：所述開合組件(7)包括支架(71)，所述支架(71)的外表面與固筒(2)的外表面固定連接，所述支架(71)的外表面固定連接有方管(72)，所述方管(72)的內部固定連接有雙軸電機(73)，所述雙軸電機(73)的兩側輸出端均固定連接有絲桿(74)，所述方管(72)內部的兩側均活動連接有折條(75)，兩側所述折條(75)的外表面分別與兩側套筒(6)的外表面固定連接，兩側所述折條(75)的外表面均開設有螺槽(76)，所述螺槽(76)的內部與絲桿(74)的外表面螺紋連接。

發明內容

針對現有技術的不足，本發明提供了一種球磨車間廢水處理工藝，解決了現有陶瓷廠球磨車間廢水回收利用時，廢水處理設備較多、造成占地面積以及功耗的增大，從而增大了生產成本，且容易存在沉淀，導致廢料回收效率以及回收率降低的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種球磨車間廢水處理工藝，具體包括以下步驟：

步驟一、首先將濾布放置在固架上的固筒外側，并將其與濾板對齊，然后將濾布邊緣的密封片與固筒外側以及凹槽內部相貼合，并通過扎帶與凹槽的連接，以及扎帶一端與連套和卡板的連接，對濾布進行固定，隨之雙軸電機帶動兩端的絲桿轉動，使得兩側折條分別帶動兩側套筒與固筒的兩側貼合；

步驟二、對球磨機車間的沖洗廢水以及拋光廢水分別進行收集，然后通過進液管分別加入兩側套筒內部，隨之?dāng)D壓桿輸出端伸出并帶動多個弧板同時運動，從而對廢水進行擠壓，使得廢水被濾布過濾，清液則通過濾板、固筒以及排液管排出，并在車間內部循環使用，同時陶瓷粉末則在濾布表面脫水干燥并團聚；

步驟三、在陶瓷粉末干燥團聚后，轉動電機帶動卡桿在轉槽內部轉動，并脫離對圓板的限位，隨之各個分離桿輸出端分別伸出，并帶動對應的弧板運動，從而對團聚的陶瓷粉末進行振搗使其分散，然后套筒復位遠離固筒，粉碎后的陶瓷粉末則掉落在輸送機上，從而被循環使用。

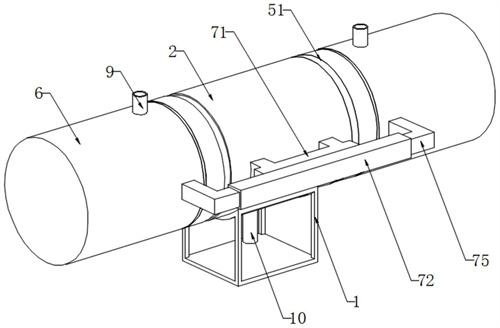

優選的，所述固架的外部設置有分離機構，所述分離機構包括固筒，所述固筒的外側活動連接有濾布，所述濾布的外表面固定連接有密封片，所述密封片的外表面通過固定組件與固筒的外表面固定連接，所述固筒外表面的兩側均設置有套筒，所述套筒的外表面與密封片的外表面活動連接，所述套筒的外部設置有開合組件，所述套筒的內部活動連接有活塞板，所述活塞板的外表面與濾布的外表面活動連接，所述套筒的內部貫穿連通有進液管，所述固筒的內部貫穿連通有排液管，所述濾布的外表面活動連接有濾板，所述濾板的外表面與固筒的內部固定連接。

優選的，所述活塞板包括多個弧板，多個所述弧板的外表面相互貼合，所述弧板的外表面開設有弧槽，所述弧槽的內部活動連接有固桿，所述固桿的外表面固定連接有連架，所述連架的外表面與套筒的內部活動連接，所述連架的外表面固定連接有分離桿，所述分離桿的輸出端與弧板的外表面固定連接，所述連架外表面的另一側固定連接有擠壓桿，所述擠壓桿的外表面與套筒的內部固定連接。

優選的，所述弧板的內部開設有內腔，所述內腔內部的一側固定連接有固座，所述內腔內部的另一側固定連接有固板，所述固板的外表面固定連接有滑桿，所述滑桿的外表面與固座的本體貫穿活動連接，所述固座的內部開設有滑槽，所述滑槽的內部活動連接有圓板，所述圓板的外表面與滑桿的一端固定連接。

優選的，所述滑桿的外表面套設有彈簧，所述彈簧的兩端分別與滑槽的內部以及圓板的外表面固定連接，所述滑槽的內部連通有轉槽，所述轉槽開設在固座的內部，所述轉槽的內部活動連接有卡桿，所述卡桿的外表面與滑槽的內部活動連接，所述卡桿的外表面與圓板的外表面相卡接，所述卡桿的外表面固定連接有轉動電機，所述轉動電機的外表面與固座的內部嵌入固定連接。

優選的，所述固定組件包括凹槽，所述凹槽開設在固筒的外表面，所述凹槽的內部與密封片的外表面活動連接，所述凹槽的內部活動連接有扎帶，所述扎帶的外表面與密封片的外表面活動連接，所述扎帶的一端固定連接有連套，所述扎帶的另一端與連套的內部活動連接，所述連套的本體開設有貫通的通槽，所述通槽的內部活動連接有卡板，所述扎帶的外表面開設有卡槽，所述卡槽的內部與卡板的外表面相卡接。

優選的，所述卡板的本體開設有貫通的調節槽，所述調節槽的內部活動連接有轉桿，所述轉桿的端部與連套的本體嵌入轉動連接，所述調節槽的內部活動連接有夾板，所述夾板的外表面與轉桿的外表面活動連接，所述夾板的外表面固定連接有連桿，所述連桿的外表面與調節槽的內部活動連接，所述連桿的一端與連套的本體嵌入活動連接，所述連桿的一端固定連接有彈力按鈕，所述彈力按鈕的本體與連套的本體嵌入固定連接。

優選的，所述開合組件包括支架，所述支架的外表面與固筒的外表面固定連接，所述支架的外表面固定連接有方管，所述方管的內部固定連接有雙軸電機，所述雙軸電機的兩側輸出端均固定連接有絲桿，所述方管內部的兩側均活動連接有折條，兩側所述折條的外表面分別與兩側套筒的外表面固定連接，兩側所述折條的外表面均開設有螺槽，所述螺槽的內部與絲桿的外表面螺紋連接。

有益效果

本發明提供了一種球磨車間廢水處理工藝。與現有技術相比具備以下有益效果：

(1)通過本處理工藝，對工業廢水進行直接壓濾，節省了回收工序以及回收設備，不僅提升回收效率以及回收率，還降低了回收成本，且干燥的陶瓷廢料也便于回收再利用。

(2)通過設置分離機構，通過將工業廢水加入套筒內部，并通過活塞板配合濾布以及濾板的壓濾，從而一步直接對陶瓷廢料進行回收，且回收的廢料干燥團聚，便于后續的傳輸以及循環利用，從而提升了回收效率、回收率，且降低了功耗和成本。

(3)通過設置活塞板等結構，通過將活塞板等分為多個弧板，在對廢水壓濾后，多個弧板單獨的往復運動，可將團聚的粉末進行打散，從而便于了后續的回收，且提升了回收率。

(4)通過設置弧板等結構，在單個弧板往復運動對團聚的廢料進行打散時，固板和固座之間的空間可進行收縮，并通過彈簧的回彈收縮，可對弧板的施壓進行緩沖，避免了套筒和固筒產生較大震動，從而導致設備損壞以及密封性降低的問題。

(5)通過設置固定組件，通過扎帶將密封片邊緣綁扎在凹槽內部，一方面可對濾布進行固定以便于使用，另一方面也可便于濾布的拆卸更換，同時通過調節槽和轉桿的連接，便于卡板脫離對扎帶的限位，從而便于了扎帶的連續使用。

(6)通過設置開合組件，雙軸電機帶動兩側絲桿正反轉動，可通過折條帶動兩側套筒跟隨運動，從而便于對廢料進行壓濾以及排料，同時折條與方管的組合，可對套筒進行支撐，提升了套筒的穩定性。

（發明人：唐睿;韓幸奇;李斌）
