公布日：2023.10.27
申請日：2023.09.05
分類號：A01K63/04(2006.01)I
摘要
本發明屬于魚池過濾領域，公開了一種魚池用污水凈化水處理設備，該魚池用污水凈化水處理設備包括基座，基座的頂部固定安裝有魚池本體，魚池本體的一側設置有進水管，魚池本體的一側且位于基座的頂部固定安裝有過濾裝置，魚池本體的底端固定安裝有排污筒，排污筒的底部固定安裝有排污管，排污管的一端與過濾裝置固定連接，基座的底部固定安裝有蓄水池。通過氣囊、抽氣泵、連接管、固定管、密封蓋、固定塊、滑板、推動板、第一過濾板、第二過濾板、收集箱、活動口的配合使用，便于對魚池本體內部的死魚進行清理，防止死魚腐爛，導致魚池過濾清理不干凈，從而不利于提高魚池的過濾清理效果。
權利要求書

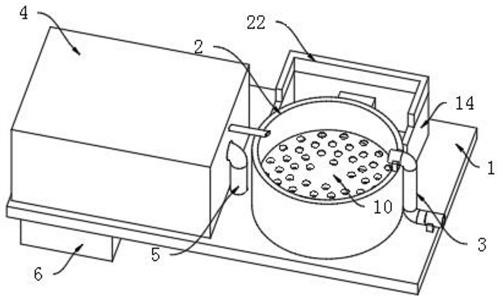

1.一種魚池用污水凈化水處理設備，包括基座(1)，所述基座(1)的頂部固定安裝有魚池本體(2)，所述魚池本體(2)的一側設置有進水管(3)，所述魚池本體(2)的一側且位于基座(1)的頂部固定安裝有過濾裝置(4)，所述魚池本體(2)的底端固定安裝有排污筒，所述排污筒的底部固定安裝有排污管(5)，所述排污管(5)的一端與過濾裝置(4)固定連接，所述基座(1)的底部固定安裝有蓄水池(6)，所述過濾裝置(4)的內部設置有循環裝置，所述循環裝置的一側固定連接有循環水管，其特征在于，所述魚池本體(2)的底部固定連接有固定柱(7)，所述固定柱(7)的頂部固定連接有第一過濾板(8)，所述第一過濾板(8)網的頂部固定連接有支撐柱(9)，所述支撐柱(9)的頂部鉸接有第二過濾板(10)，所述魚池本體(2)的一側外表面開設有活動口(11)，所述活動口(11)的一側設置有密封蓋(12)，所述密封蓋(12)的兩端均設置有壓縮彈簧(13)，所述魚池本體(2)的一側可拆卸式安裝有收集箱(14)，所述收集箱(14)的內壁固定安裝有氣囊(15)，所述氣囊(15)的一側固定連接有固定管(16)，所述連接管(18)的一端與密封蓋(12)固定連接，所述氣囊(15)的底部固定連接有抽氣泵(17)，所述抽氣泵(17)的底部固定連接有連接管(18)，所述連接管(18)的頂部固定連接有固定塊(19)，所述固定塊(19)的內部滑動連接有滑板(20)，所述滑板(20)的頂部固定連接有推動板(21)，所述推動板(21)的頂部與第二過濾板(10)的底部固定連接。
2.根據權利要求1所述的一種魚池用污水凈化水處理設備，其特征在于，所述第一過濾板(8)位于活動口(11)的下方，所述第二過濾板(10)位于第活動口(11)的上方，所述活動口(11)的厚度大于第二過濾板(10)的厚度，所述第二過濾板(10)大于第一過濾板(8)，所述密封蓋(12)的一側固定連接有密封塊，所述密封塊位于活動口(11)的內部。
3.根據權利要求1所述的一種魚池用污水凈化水處理設備，其特征在于，所述密封蓋(12)位于收集箱(14)的內部，所述收集箱(14)的頂部固定連接有擋板(22)，所述密封蓋(12)的兩端均開設有固定槽，所述壓縮彈簧(13)的一端與固定槽的內壁固定連接，且其另一端與魚池本體(2)的外表面固定連接。
4.根據權利要求1所述的一種魚池用污水凈化水處理設備，其特征在于，所述連接管(18)呈U型，所述連接管(18)的一端穿過收集箱(14)的底部向水平方向延伸，所述且其另一端貫穿魚池本體(2)的底部、第一過濾板(8)與固定塊(19)的內部連通，所述固定塊(19)的一側且位于第一過濾板(8)與第二過濾板(10)之間設置有限位裝置(23)。
5.根據權利要求1所述的一種魚池用污水凈化水處理設備，其特征在于，所述第二過濾板(10)的頂部設置有連接塊(24)，所述連接塊(24)的一側與魚池本體(2)的內壁固定連接，所述連接塊(24)的另一側固定連接有固定桿(25)，所述固定桿(25)的內部活動連接有活動桿(26)，所述活動桿(26)的兩端均鉸接有移動塊(27)，所述移動塊(27)的中部開設有移動槽，所述移動塊(27)的兩側均為弧形，且其與魚池本體(2)的內壁貼合。
6.根據權利要求1所述的一種魚池用污水凈化水處理設備，其特征在于，所述第二過濾板(10)的一側開設有凹槽，所述凹槽的內部設置有半圓形塊(28)，所述半圓形塊(28)與凹槽的內壁滑動連接，所述半圓形塊(28)的一側開設有安裝槽，所述安裝槽的內部固定連接有連接彈簧，所述連接彈簧的一端與凹槽的內部固定連接，所述半圓形塊(28)的中部開設有半圓形槽。
7.根據權利要求3所述的一種魚池用污水凈化水處理設備，其特征在于，所述限位裝置(23)包括移動板(231)，所述移動板(231)的頂端與第二過濾板(10)的底端鉸接，所述移動板(231)的底部固定連接有第一磁塊(232)，所述第一過濾板(8)的頂部固定連接有連接板(233)，所述連接板(233)的頂部固定連接有連接柱(234)，所述連接柱(234)的頂部固定連接有第二磁塊(235)，所述連接柱(234)的一側且位于連接板(233)的頂部固定連接有伸縮桿(236)，所述伸縮桿(236)的頂端與第一過濾板(8)的底部固定連接，所述伸縮桿(236)的外表面固定套接有緩沖彈簧(237)。
8.根據權利要求7所述的一種魚池用污水凈化水處理設備，其特征在于，移動板(231)的一側與魚池本體內(2)壁貼合，第二磁塊(235)呈傾斜狀，緩沖彈簧(237)的一端與第二過濾板(10)底部固定連接，且其另一端與連接板(233)的頂部固定連接。
發明內容
本發明針對現有技術中通過過濾裝置不易處理魚池表面漂浮的樹葉和死魚，導致過濾裝置對魚池內的水過濾不干凈，從而不利于提高魚池的過濾清理效果的問題，提出如下技術方案：一種魚池用污水凈化水處理設備，包括基座，基座的頂部固定安裝有魚池本體，魚池本體的一側設置有進水管，魚池本體的一側且位于基座的頂部固定安裝有過濾裝置，魚池本體的底端固定安裝有排污筒，排污筒的底部固定安裝有排污管，排污管的一端與過濾裝置固定連接，基座的底部固定安裝有蓄水池，過濾裝置的內部設置有循環裝置，循環裝置的一側固定連接有循環水管，魚池本體的底部固定連接有固定柱，固定柱的頂部固定連接有第一過濾板，第一過濾板網的頂部固定連接有支撐柱，支撐柱的頂部鉸接有第二過濾板，魚池本體的一側外表面開設有活動口，活動口的一側設置有密封蓋，密封蓋的兩端均設置有壓縮彈簧，魚池本體的一側可拆卸式安裝有收集箱，收集箱的內壁固定安裝有氣囊，氣囊的一側固定連接有固定管，連接管的一端與密封蓋固定連接，氣囊的底部固定連接有抽氣泵，抽氣泵的底部固定連接有連接管，連接管的頂部固定連接有固定塊，固定塊的內部滑動連接有滑板，滑板的頂部固定連接有推動板，推動板的頂部與第二過濾板的底部固定連接。
作為上述技術方案的優選，第一過濾板位于活動口的下方，第二過濾板位于活動口的上方，活動口的厚度大于第二過濾板的厚度，第二過濾板大于第一過濾板，密封蓋的一側固定連接有密封塊，密封塊位于活動口的內部。
作為上述技術方案的優選，密封蓋位于收集箱的內部，收集箱的頂部固定連接有擋板，密封蓋的兩端均開設有固定槽，壓縮彈簧的一端與固定槽的內壁固定連接，且其另一端與魚池本體的外表面固定連接
作為上述技術方案的優選，連接管呈U型，連接管的一端穿過收集箱的底部向水平方向延伸，且其另一端貫穿魚池本體的底部、第一過濾板與固定塊的內部連通，固定塊的一側且位于第一過濾板與第二過濾板之間設置有限位裝置。
作為上述技術方案的優選，第二過濾板的頂部設置有連接塊，連接塊的一側與魚池本體的內壁固定連接，連接塊的另一側固定連接有固定桿，固定桿的內部活動連接有活動桿，活動桿的兩端均鉸接有移動塊，移動塊的中部開設有移動槽，移動塊的兩側均為弧形，且其與魚池本體的內壁貼合。
作為上述技術方案的優選，第二過濾板的一側開設有凹槽，凹槽的內部設置有半圓形塊，半圓形塊與凹槽的內壁滑動連接，半圓形塊的一側開設有安裝槽，安裝槽的內部固定連接有連接彈簧，連接彈簧的一端與凹槽的內部固定連接，半圓形塊的中部開設有半圓形槽。
作為上述技術方案的優選，限位裝置包括移動板，移動板的頂端與第二過濾板的底端鉸接，移動板的底部固定連接有第一磁塊，第一過濾板的頂部固定連接有連接板，連接板的頂部固定連接有連接柱，連接柱的頂部固定連接有第二磁塊，連接柱的一側且位于連接板的頂部固定連接有伸縮桿，伸縮桿的頂端與第一過濾板的底部固定連接，伸縮桿的外表面固定套接有緩沖彈簧。
作為上述技術方案的優選，移動板的一側與魚池本體內壁貼合，第二磁塊呈傾斜狀，緩沖彈簧的一端與第二過濾板底部固定連接，且其另一端與連接板的頂部固定連接。
本發明的有益效果為：
1、通過氣囊、抽氣泵、連接管、固定管、密封蓋、固定塊、滑板、推動板、第一過濾板、第二過濾板、收集箱、活動口的配合使用，通過第一過濾板與第二過濾板的將沉在魚池本體底部的死魚、漂浮在水面的死魚進行收集，通過抽氣泵將氣囊內部的空氣通過連接管輸送到固定塊的內部，使得推動滑塊與推動板向上移動，將第二過濾板的一端向上偏轉，另一端向下偏轉與活動口對齊，使得第二過濾板上的死魚通過活動口落入收集箱內部進行收集，從而便于對魚池本體內部的死魚進行清理，防止死魚腐爛，導致魚池過濾清理不干凈，從而不利于提高魚池的過濾清理效果。
2、通過第一過濾板、第二過濾板、移動板、支撐柱、第一磁塊、第二磁塊、伸縮桿與緩沖彈簧的配合使用，當?shù)诙^濾板的一端向下轉動時，移動板向遠離魚池本體內壁的方向偏轉，當?shù)诙^濾板位于第一活口或第二活動口的內時，移動板底部的第一磁塊與第二磁塊相吸附，同時伸縮桿收縮緩沖彈簧壓縮從而便于對第二過濾板的轉動進行限定，便于對第二過濾板進行固定，從而便于死魚滑落到收集箱的內部。
（發明人：王明峰;周南屏;何鵬;戴懿;蔡凡）
