公布日：2023.10.27
申請日：2023.09.20
分類號：C02F9/00(2023.01)I;C02F1/04(2023.01)N;C02F1/44(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F3/30(2023.01)N;C02F5/06(2023.01)N;C02F11/
122(2019.01)N
摘要
本發明提供一種綜合污水及高鹽廢水的處理工藝，涉及污水處理技術領域。所述處理工藝為將綜合污水分為冷卻爐渣廢水、生活污水和其余綜合廢水分批處理，其中冷卻爐渣廢水經由碳酸氫鈉、PAC、PAM進行處理后沉淀，上清液混合其余綜合廢水進行除氯后繼續加碳酸氫鈉、PAC、PAM進行除硬處理后厭氧、好氧處理再采用MBR膜組進行處理，高鹽廢水采用碳酸氫鈉、PAC、PAM混合絮凝+管式膜系統（TUF）+雙效蒸發器處理后回用于濕法洗滌塔和急冷塔補水。本發明克服了現有技術的不足，有效提升對綜合污水和高鹽廢水的凈化處理效果，同時減少對膜處理系統的損壞，降低處理成本，提升水資源的循環再利用。
權利要求書

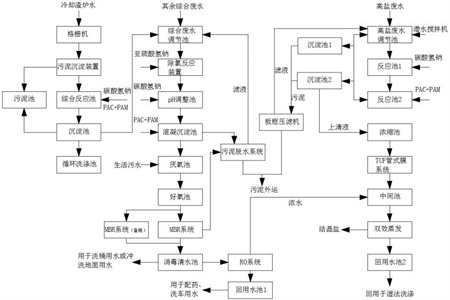

1.一種綜合污水及高鹽廢水的處理工藝，其特征在于，所述處理工藝包括以下步驟：（1）將綜合污水分成冷卻爐渣廢水、生活污水和其余綜合廢水，其中其余綜合廢水包括周轉桶沖洗與地面消毒廢水和醫療廢物收運車消毒清洗廢水；（2）將冷卻爐渣廢水除渣后沉淀分離，上清液依次加入碳酸氫鈉、PAC、PAM進行處理后沉淀，最終上清液流入循環洗滌池進行再利用，多余部分流入綜合污水調節池進行下一步處理；（3）其余綜合廢水直接打入綜合污水調節池進行初步除氯，后依次加入碳酸氫鈉、PAC、PAM進行反應絮凝后沉淀，脫除污泥，得除硬污水；（4）將上述除硬污水和生活污水一起打入?yún)捬醭靥幚砗罅魅牒醚醭兀蟛捎?/span>MBR膜組進行處理，再經過RO系統進一步處理；（5）RO系統出水進行回用，并收集RO濃水；（6）高鹽廢水直接打入高鹽廢水調節池，后打入沉淀池，再加入碳酸氫鈉、PAC和PAM進行處理后沉淀，脫除污泥，留存上清液；（7）將上清液進入TUF膜系統進行處理，出水與上述步驟（5）的RO濃水一同進行雙效蒸發濃縮，收集結晶鹽，蒸發冷凝水進行回用。
2.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（2）中除渣的方式為采用細格柵機除渣，并在除渣后利用切割型潛水泵將泥水混合物打到豎流式沉淀池內進行泥水分離，并將污泥由污泥泵打到污泥池。
3.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（3）中初步除氯的方式為向污水中加入亞硫酸氫鈉，且加入量為30-35mg/L，于除氯反應裝置中攪拌反應30-40min后完成初步除氯。
4.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（3）脫除的污泥和步驟（4）中MBR系統過濾的污泥一起加入污泥脫水系統，經脫水處理后將濾液回收打入綜合污水調節池進行循環處理。
5.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（2）、（3）、（6）中碳酸氫鈉、PAC、PAM的加藥量均為：碳酸氫鈉5mg/L、PAC5mg/L、PAM2mg/L，且整個加藥過程分為兩步，第一步為在加碳酸氫鈉后均調節pH至10.5靜置30min，第二步為加入PAC和PAM，靜置反應沉淀30-50min。
6.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（5）中RO系統出水的回用為用于次氯酸鈉配藥用水及洗車用水，所述步驟（7）中蒸發冷凝水用于濕法洗滌塔和急冷塔補水。
7.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（4）中好氧池連接兩套MBR膜組，其中一套作為MBR膜清洗時的備用組。
8.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（6）中沉淀的污泥經過板框壓濾機進行壓濾后濾液回高鹽廢水調節池進行處理，壓濾得到的污泥收集外運。
9.根據權利要求1所述的一種綜合污水及高鹽廢水的處理工藝，其特征在于：步驟（6）中高鹽廢水進入高鹽廢水調節池后由潛水?dāng)嚢铏C(jī)攪拌進行水質水量調節，再用提升泵提升至沉淀池，脫除未加藥時產生的沉淀，與加藥后的沉淀合并進行壓濾后，濾液回高鹽廢水調節池進行處理，壓濾得到的污泥收集外運。
發明內容
針對現有技術不足，本發明提供一種綜合污水及高鹽廢水的處理工藝，有效提升對綜合污水和高鹽廢水的凈化處理效果，同時減少對膜處理系統的損壞，降低處理成本，提升水資源的循環再利用。
為實現以上目的，本發明的技術方案通過以下技術方案予以實現：
一種綜合污水及高鹽廢水的處理工藝，所述處理工藝包括以下步驟：
（1）將綜合污水分成冷卻爐渣廢水、生活污水和其余綜合廢水；
（2）將冷卻爐渣廢水除渣后沉淀分離，上清液依次加入碳酸氫鈉、PAC、PAM進行處理后沉淀，最終上清液流入循環洗滌池進行再利用，多余部分流入綜合污水調節池進行下一步處理；
（3）其余綜合廢水直接打入綜合污水調節池進行初步除氯，后依次加入碳酸氫鈉、PAC、PAM進行反應絮凝后沉淀，脫除污泥，得除硬污水；
（4）將上述除硬污水和生活污水一起打入?yún)捬醭靥幚砗罅魅牒醚醭兀蟛捎?/span>MBR膜組進行處理，出水進行回用或經過RO系統進一步處理；
（5）RO系統出水進行回用，并收集RO濃水；
（6）高鹽廢水直接打入高鹽廢水調節池，后打入沉淀池，再加入碳酸氫鈉、PAC、PAM進行處理后沉淀，脫除污泥，留存上清液；
（7）將上清液進入TUF膜系統進行處理，出水與上述步驟（5）的RO濃水一同進行雙效蒸發濃縮，收集結晶鹽，蒸發冷凝水進行回用。
優選的，所述其余綜合廢水包括周轉桶沖洗與地面消毒廢水、醫療廢物收運車消毒清洗廢水。
優選的，所述步驟（2）中除渣沉淀分離的方式為采用細格柵機除渣，并在除渣后利用切割型潛水泵將泥水混合物打到豎流式沉淀池內進行泥水分離，并將污泥由污泥泵打到污泥池。
優選的，所述步驟（3）中初步除氯的方式為向污水中加入亞硫酸氫鈉，且加入量為30-35mg/L，于除氯反應裝置中攪拌反應30-40min后完成初步除氯。
優選的，所述步驟（3）脫除的污泥和步驟（4）中MBR系統過濾的污泥一起加入污泥脫水系統，進脫水處理后將濾液回收打入綜合污水調節池進行循環處理。
優選的，所述步驟（2）、（3）、（6）中碳酸氫鈉、PAC、PAM的加藥量均為：碳酸氫鈉5mg/L、PAC5mg/L、PAM2mg/L，且在加碳酸氫鈉后均調節pH至10.5進行加藥沉淀反應，且沉淀反應時間為30min以上。
優選的，所述步驟（4）中出水回用的方式為用于洗桶用水或沖洗地面用水，所述步驟（5）中RO系統出水的回用為用于次氯酸鈉配藥用水及洗車用水，所述步驟（7）中蒸發冷凝水用于濕法洗滌塔和急冷塔補水。
優選的，所述步驟（4）中好氧池連接兩套MBR膜組，其中一套作為MBR膜清洗時的備用組。
優選的，所述步驟（6）中沉淀的污泥經過板框壓濾機進行壓濾后濾液回高鹽廢水調節池進行處理，壓濾得到的污泥收集外運。
優選的，所述步驟（6）中高鹽廢水進入高鹽廢水調節池后由潛水?dāng)嚢铏C(jī)攪拌進行水質水量調節，再用提升泵提升至沉淀池，脫除未加藥時產生的沉淀，與加藥后的沉淀合并進行壓濾，后濾液回高鹽廢水調節池進行處理，壓濾得到的污泥收集外運。
本發明提供一種綜合污水及高鹽廢水的處理工藝，與現有技術相比優點在于：
（1）本工藝將綜合污水分為冷卻爐渣廢水、生活污水和其余綜合廢水，其中對于冷卻爐渣廢水過濾后單獨采用碳酸氫鈉、PAC、PAM進行反應沉淀后再混合其余綜合廢水進行消毒后沉淀處理，有效提升對綜合污水的處理效果，同時將生活污水直接參與厭氧、好氧處理后MBR膜過濾，減少其前序處理工藝，節約處理資源，同時提升整個綜合污水的處理效率。
（2）本工藝設置生化反應依次為厭氧處理、好氧處理，即先入?yún)捬醭�，后入好氧池再與MBR系統串聯起來，解決了傳統A2/O占地面積大，以及后續出水不穩定的問題，且在厭氧、好氧交替運行條件下，絲狀菌不能大量增殖，不易發生污泥絲狀膨脹，SVI值一般小于100，解決了傳統工藝易發生污泥膨脹的問題。
（3）本工藝對于高鹽廢水處理則是利用混凝處理+管式膜系統+雙效蒸發串聯，解決了高鹽廢水鹽分高難處理的問題，同時將綜合廢水RO膜過濾的濃水加入共同進行雙效蒸發，能夠有效解決膜分離過程中產生的濃水后續處理的問題，同時有效降低能耗，減少結垢。
（4）本發明綜合污水進入MBR前，進行除硬處理，通過碳酸氫鈉、PAC、PAM混合使用來解決傳統混凝反應硬度去除率，沉降性差，以及結絮慢，沉淀時間長的問題，有效除硬，能夠減少后續MBR膜表面結垢，提升MBR膜的使用壽命，同時通過新增一套在線MBR膜組，以解決MBR膜清洗時系統被迫停運問題，綜合提升工藝的連續性。
（發明人：毛淦民;朱鐘霞;康寬華;何亮;朱澤亮）
