公布日：2023.12.15
申請日：2023.09.01
分類號：C02F9/00(2023.01)I;C02F1/467(2023.01)I;C25B9/60(2021.01)I;C25B1/04(2021.01)I;C01C1/02(2006.01)I;C01D5/16(2006.01)I;C02F1/40(2023.01)N;C02F1/
66(2023.01)N;C02F1/02(2023.01)N;C02F1/00(2023.01)N;C02F103/16(2006.01)N
摘要
本發明公開了一種焦化廢水處理方法及一種焦化廢水處理裝置，可綜合處理焦化廢水，最終獲得氫氣、氨水以及硫酸鈉晶體等工業原料，達到焦化廢水資源化利用的目的。包括：將焦化廢水輸入除油設備從而對焦化廢水進行除油處理；將除油處理后的焦化廢水輸入調節池并與堿液混合；將調節pH值后的焦化廢水輸入脫氨塔進行加熱脫氨從而分別獲得氨蒸汽和脫氨母液；將氨蒸汽輸入冷凝器冷凝為氨水回收；將脫氨母液輸入廢水氧化處理及制氫設備從而分別獲得渣液和氫氣；將渣液輸入第一固液分離設備從而分別獲得廢渣和第一濾液；將第一濾液輸入冷卻器冷卻后輸入第二固液分離設備從而分別獲得冷卻析出的硫酸鈉和第二濾液；將第二濾液返回廢水氧化處理及制氫設備。
權利要求書
1.一種焦化廢水處理方法，其特征在于：包括：將焦化廢水輸入除油設備從而對焦化廢水進行除油處理；將除油處理后的焦化廢水輸入調節池并與堿液混合從而將除油處理后的焦化廢水的pH值調節至11-13；將調節pH值后的焦化廢水輸入脫氨塔進行加熱脫氨從而分別獲得氨蒸汽和脫氨母液；將所述氨蒸汽輸入冷凝器冷凝為氨水回收；將所述脫氨母液輸入廢水氧化處理及制氫設備從而分別獲得渣液和氫氣；將所述渣液輸入第一固液分離設備從而分別獲得廢渣和第一濾液；將所述第一濾液輸入冷卻器冷卻后輸入第二固液分離設備從而分別獲得冷卻析出的硫酸鈉和第二濾液；將所述第二濾液返回所述廢水氧化處理及制氫設備；其中，所述廢水氧化處理及制氫設備包含電解槽、直流電源和儲氫罐，所述電解槽的陽極和陰極分別與直流電源的正負極相連，所述陽極通過陽極電化學反應對所述脫氨母液進行氧化處理，所述陰極通過陰極電化學反應析氫并通過所述儲氫罐回收。
2.如權利要求1所述的一種焦化廢水處理方法，其特征在于：將調節pH值后的焦化廢水輸入脫氨塔前，先將調節pH值后的焦化廢水通過第一換熱裝置進行預熱；將所述脫氨母液輸入廢水氧化處理及制氫設備前，先將所述脫氨母液通過所述第一換熱裝置進行冷卻；所述第一換熱裝置通過對調節pH值后的焦化廢水與所述脫氨母液之間的間壁換熱分別實現對調節pH值后的焦化廢水的預熱和對所述脫氨母液的冷卻。
3.如權利要求1所述的一種焦化廢水處理方法，其特征在于：所述廢水氧化處理及制氫設備運行過程中，將所述電解槽中的一部分電解液從所述電解槽中抽出并通過管路輸入設置在所述脫氨塔底部脫氨加熱區的第二換熱裝置中，所述第二換熱裝置使用所述電解液加熱脫氨塔底部脫氨加熱區的焦化廢水后，將所述第二換熱裝置輸出的冷卻后的電解液通過管路返回所述電解槽，從而形成電解液循環流路。
4.如權利要求3所述的一種焦化廢水處理方法，其特征在于：當檢測所述脫氨塔底部脫氨加熱區的加熱能力不足時，開啟所述脫氨塔底部脫氨加熱區的附屬加熱裝置，否則關閉所述附屬加熱裝置。
5.如權利要求1所述的一種焦化廢水處理方法，其特征在于：將所述脫氨塔底部脫氨加熱區的溫度控制在60℃-65℃。
6.如權利要求1所述的一種焦化廢水處理方法，其特征在于：所述除油設備包含前后依次設置的隔油池和氣浮池，所述隔油池具有進料口、底流口和頂流口，所述氣浮池具有溢流口、進液口、出液口和曝氣裝置，所述隔油池與所述氣浮池相連，所述隔油池的頂流口與所述氣浮池的溢流口連通，所述隔油池的底流口與所述氣浮池的進液口連通，所述隔油池和所述氣浮池上方設有橫跨所述隔油池和所述氣浮池的刮板機；所述除油設備工作時，焦化廢水先進入所述隔油池，所述隔油池中，上層浮油被阻攔，底層焦化廢水則通過所述底流口進入所述氣浮池，所述氣浮池中，經溶氣氣浮作用下破除大部分懸浮的油水包合物，破乳后的油份隨氣泡一起上浮到氣浮池頂部，在刮板機作用下，浮沫經溢流口流入到隔油池，與隔油池內的浮油一起刮到隔油池邊緣的頂流口排出，除油處理后的焦化廢水從出液口流出。
7.如權利要求1所述的一種焦化廢水處理方法，其特征在于：所述電解槽底部設有錐形沉降室，所述渣液通過設置在該錐形沉降室底部的排渣口輸出。
8.如權利要求1所述的一種焦化廢水處理方法，其特征在于：所述第一固液分離設備采用壓濾機；并且/或者，所述第二固液分離設備采用離心分離機。
9.一種焦化廢水處理裝置，其特征在于：包括：除油設備，用于對焦化廢水進行除油處理；調節池，用于將除油處理后的焦化廢水與堿液混合從而將除油處理后的焦化廢水的pH值調節至11-13；脫氨塔，用于將調節pH值后的焦化廢水進行加熱脫氨從而分別獲得氨蒸汽和脫氨母液；冷凝器，用于將所述氨蒸汽冷凝為氨水回收；廢水氧化處理及制氫設備，用于將所述脫氨母液進行氧化處理及制氫從而分別獲得渣液和氫氣，所述廢水氧化處理及制氫設備包含電解槽、直流電源和儲氫罐，所述電解槽的陽極和陰極分別與直流電源的正負極相連，所述陽極通過陽極電化學反應對所述脫氨母液進行氧化處理，所述陰極通過陰極電化學反應析氫并通過所述儲氫罐回收；第一固液分離設備，用于對所述渣液進行固液分離從而分別獲得廢渣和第一濾液；冷卻器，用于對所述第一濾液進行冷卻從而獲得冷卻析出的硫酸鈉；第二固液分離設備，用于對冷卻后的第一濾液進行固液分離從而分別獲得冷卻析出的硫酸鈉和第二濾液；以及回流裝置，用于將所述第二濾液返回所述廢水氧化處理及制氫設備。
10.如權利要求1所述的一種焦化廢水處理裝置，其特征在于：還包括：第一換熱裝置，用于通過對調節pH值后的焦化廢水與所述脫氨母液之間的間壁換熱分別實現對調節pH值后的焦化廢水的預熱和對所述脫氨母液的冷卻；并且/或者，還包括：電解液循環流路，用于將所述電解槽中的一部分電解液從所述電解槽中抽出并通過管路輸入設置在所述脫氨塔底部脫氨加熱區的第二換熱裝置中，所述第二換熱裝置使用所述電解液加熱脫氨塔底部脫氨加熱區的焦化廢水后，將所述第二換熱裝置輸出的冷卻后的電解液通過管路返回所述電解槽；并且/或者，所述除油設備包含前后依次設置的隔油池和氣浮池，所述隔油池具有進料口、底流口和頂流口，所述氣浮池具有溢流口、進液口、出液口和曝氣裝置，所述隔油池與所述氣浮池相連，所述隔油池的頂流口與所述氣浮池的溢流口連通，所述隔油池的底流口與所述氣浮池的進液口連通，所述隔油池和所述氣浮池上方設有橫跨所述隔油池和所述氣浮池的刮板機；并且/或者，所述電解槽底部設有錐形沉降室，所述渣液通過設置在該錐形沉降室底部的排渣口輸出；并且/或者，所述第一固液分離設備采用壓濾機；并且/或者，所述第二固液分離設備采用離心分離機。
發明內容
本發明目的在于一種焦化廢水處理方法及一種焦化廢水處理設備，可綜合處理焦化廢水，最終獲得氫氣、氨水以及硫酸鈉晶體等工業原料，達到焦化廢水資源化利用的目的。
第一個方面，提供了一種焦化廢水處理方法，包括：將焦化廢水輸入除油設備從而對焦化廢水進行除油處理；將除油處理后的焦化廢水輸入調節池并與堿液混合從而將除油處理后的焦化廢水的pH值調節至11-13；將調節pH值后的焦化廢水輸入脫氨塔進行加熱脫氨從而分別獲得氨蒸汽和脫氨母液；將所述氨蒸汽輸入冷凝器冷凝為氨水回收；將所述脫氨母液輸入廢水氧化處理及制氫設備從而分別獲得渣液和氫氣；將所述渣液輸入第一固液分離設備從而分別獲得廢渣和第一濾液；將所述第一濾液輸入冷卻器冷卻后輸入第二固液分離設備從而分別獲得冷卻析出的硫酸鈉和第二濾液；將所述第二濾液返回所述廢水氧化處理及制氫設備；其中，所述廢水氧化處理及制氫設備包含電解槽、直流電源和儲氫罐，所述電解槽的陽極和陰極分別與直流電源的正負極相連，所述陽極通過陽極電化學反應對所述脫氨母液進行氧化處理，所述陰極通過陰極電化學反應析氫并通過所述儲氫罐回收。
根據本發明實施例，將調節pH值后的焦化廢水輸入脫氨塔前，先將調節pH值后的焦化廢水通過第一換熱裝置進行預熱；將所述脫氨母液輸入廢水氧化處理及制氫設備前，先將所述脫氨母液通過所述第一換熱裝置進行冷卻；所述第一換熱裝置通過對調節pH值后的焦化廢水與所述脫氨母液之間的間壁換熱分別實現對調節pH值后的焦化廢水的預熱和對所述脫氨母液的冷卻。
根據本發明實施例，所述廢水氧化處理及制氫設備運行過程中，將所述電解槽中的一部分電解液從所述電解槽中抽出并通過管路輸入設置在所述脫氨塔底部脫氨加熱區的第二換熱裝置中，所述第二換熱裝置使用所述電解液加熱脫氨塔底部脫氨加熱區的焦化廢水后，將所述第二換熱裝置輸出的冷卻后的電解液通過管路返回所述電解槽，從而形成電解液循環流路。
根據本發明實施例，當檢測所述脫氨塔底部脫氨加熱區的加熱能力不足時，開啟所述脫氨塔底部脫氨加熱區的附屬加熱裝置，否則關閉所述附屬加熱裝置。
根據本發明實施例，所述脫氨塔運行時，將所述脫氨塔底部脫氨加熱區的溫度控制在60℃-65℃。
根據本發明實施例，所述除油設備包含前后依次設置的隔油池和氣浮池，所述隔油池具有進料口、底流口和頂流口，所述氣浮池具有溢流口、進液口、出液口和曝氣裝置，所述隔油池與所述氣浮池相連，所述隔油池的頂流口與所述氣浮池的溢流口連通，所述隔油池的底流口與所述氣浮池的進液口連通，所述隔油池和所述氣浮池上方設有橫跨所述隔油池和所述氣浮池的刮板機；所述除油設備工作時，焦化廢水先進入所述隔油池，所述隔油池中，上層浮油被阻攔，底層焦化廢水則通過所述底流口進入所述氣浮池，所述氣浮池中，經溶氣氣浮作用下破除大部分懸浮的油水包合物，破乳后的油份隨氣泡一起上浮到氣浮池頂部，在刮板機作用下，浮沫經溢流口流入到隔油池，與隔油池內的浮油一起刮到隔油池邊緣的頂流口排出，除油處理后的焦化廢水從出液口流出。
根據本發明實施例，所述電解槽底部設有錐形沉降室，所述渣液通過設置在該錐形沉降室底部的排渣口輸出。
根據本發明實施例，所述第一固液分離設備采用壓濾機。根據本發明實施例，所述第二固液分離設備采用離心分離機。

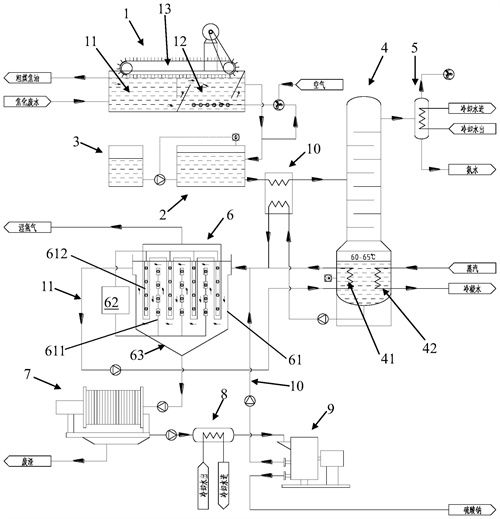

第二個方面，提供了一種焦化廢水處理裝置，包括：除油設備，用于對焦化廢水進行除油處理；調節池，用于將除油處理后的焦化廢水與堿液混合從而將除油處理后的焦化廢水的pH值調節至11-13；脫氨塔，用于將調節pH值后的焦化廢水進行加熱脫氨從而分別獲得氨蒸汽和脫氨母液；冷凝器，用于將所述氨蒸汽冷凝為氨水回收；廢水氧化處理及制氫設備，用于將所述脫氨母液進行氧化處理及制氫從而分別獲得渣液和氫氣，所述廢水氧化處理及制氫設備包含電解槽、直流電源和儲氫罐，所述電解槽的陽極和陰極分別與直流電源的正負極相連，所述陽極通過陽極電化學反應對所述脫氨母液進行氧化處理，所述陰極通過陰極電化學反應析氫并通過所述儲氫罐回收；第一固液分離設備，用于對所述渣液進行固液分離從而分別獲得廢渣和第一濾液；冷卻器，用于對所述第一濾液進行冷卻從而獲得冷卻析出的硫酸鈉；第二固液分離設備，用于對冷卻后的第一濾液進行固液分離從而分別獲得冷卻析出的硫酸鈉和第二濾液；以及回流裝置，用于將所述第二濾液返回所述廢水氧化處理及制氫設備。
根據本發明實施例，焦化廢水處理裝置還包括第一換熱裝置，用于通過對調節pH值后的焦化廢水與所述脫氨母液之間的間壁換熱分別實現對調節pH值后的焦化廢水的預熱和對所述脫氨母液的冷卻。
根據本發明實施例，焦化廢水處理裝置還包括電解液循環流路，用于將所述電解槽中的一部分電解液從所述電解槽中抽出并通過管路輸入設置在所述脫氨塔底部脫氨加熱區的第二換熱裝置中，所述第二換熱裝置使用所述電解液加熱脫氨塔底部脫氨加熱區的焦化廢水后，將所述第二換熱裝置輸出的冷卻后的電解液通過管路返回所述電解槽。
根據本發明實施例，所述除油設備包含前后依次設置的隔油池和氣浮池，所述隔油池具有進料口、底流口和頂流口，所述氣浮池具有溢流口、進液口、出液口和曝氣裝置，所述隔油池與所述氣浮池相連，所述隔油池的頂流口與所述氣浮池的溢流口連通，所述隔油池的底流口與所述氣浮池的進液口連通，所述隔油池和所述氣浮池上方設有橫跨所述隔油池和所述氣浮池的刮板機。
根據本發明實施例，所述電解槽底部設有錐形沉降室，所述渣液通過設置在該錐形沉降室底部的排渣口輸出。
根據本發明實施例，所述第一固液分離設備采用壓濾機。根據本發明實施例，所述第二固液分離設備采用離心分離機。
上述焦化廢水處理方法及焦化廢水處理設備基于對電化學反應器進行了改進，獲得了上述廢水氧化處理及制氫設備。所述廢水氧化處理及制氫設備包含電解槽、直流電源和儲氫罐，所述電解槽的陽極和陰極分別與直流電源的正負極相連，所述陽極通過陽極電化學反應對所述脫氨母液進行氧化處理，所述陰極通過陰極電化學反應析氫并通過所述儲氫罐回收。上述廢水氧化處理及制氫設備的陽極能夠類似電催化氧化反應器的陽極那樣對廢水進行氧化處理，陰極能夠類似電絮凝反應器的陰極那樣析氫，并將氫氣輸入儲氫罐儲存。由此，就同時實現了廢水高級氧化處理與產氫。
上述焦化廢水處理方法及焦化廢水處理設備創造性的將除油設備、調節池、脫氨塔、廢水氧化處理及制氫設備等設備有機組合，綜合處理焦化廢水，最終獲得氫氣、氨水以及硫酸鈉晶體等工業原料，達到焦化廢水資源化利用的目的。
（發明人：何志;楊光耀;何勁松;何珂橋）
