公布日：2022.11.18
申請日：2022.08.02
分類號：C02F9/08(2006.01)I;C02F1/42(2006.01)N;C02F1/44(2006.01)N;C02F1/469(2006.01)N;C02F1/72(2006.01)N;C02F5/00(2006.01)N;
C02F103/34(2006.01)N
摘要
本發明屬于廢水處理技術領域，具體涉及一種電池級硝酸鋰生產廢水的處理方法。該處理方法將電池級硝酸鋰生產廢水依次進入換熱單元、超濾單元、一級軟化器、一級反滲透單元、一級軟化器、二級反滲透單元和電滲析單元進行分離處理。本發明利用反滲透膜高效鹽水分離作用及電滲析離子交換膜選擇性透過性能的，實現鹽類物質與有機物從溶液中脫除或富集濃縮，產生高濃度硝酸鋰溶液；有效解決了常規技術在對電池級硝酸鋰生產廢水進行處理時，存在的水資源與硝酸鋰原料的浪費的問題。
權利要求書
1.一種電池級硝酸鋰生產廢水的處理方法，其特征在于，包括以下步驟，S1：電池級硝酸鋰生產廢水進入換熱單元進行降溫；S2：降溫后的電池級硝酸鋰生產廢水進入超濾單元進行過濾，過濾所得濃水直接排放，過濾所得產水進入進入一級軟化器，去除鈣鎂離子；S3：一級軟化器產水進入一級反滲透單元進行濃縮分離，一級反滲透單元濃縮分離所得產水作為循環冷卻水排出，一級反滲透單元濃縮分離所得濃水進入二級軟化器，去除鈣鎂離子；S4：二級軟化器產水進入二級反滲透單元進行濃縮分離，二級反滲透單元濃縮分離所得產水作為循環冷卻水排出；S5：二級反滲透單元濃縮分離所得濃水進入電滲析單元進行鹽水分離，鹽水分離所得產水回流至一級反滲透單元繼續處理或直接排放，鹽水分離所得濃水作為生產原料提鋰回用，完成電池級硝酸鋰生產廢水的處理。
2.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S1中，電池級硝酸鋰生產廢水進入換熱單元前儲存于調節池。
3.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S1中，降溫至30-40℃。
4.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述超濾單元中的超濾膜平均孔徑30-70nm。
5.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S2中，采用外壓式過濾。
6.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S2中，超濾單元的產水率90-95％。
7.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S3中，一級反滲透單元中濃縮分離的平均操作壓力為0.7-1.0mpa。
8.如權利要求1或7所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S3中，一級反滲透單元中濃縮分離的產水回收率為70-80％。
9.如權利要求1所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S4中，二級反滲透單元中濃縮分離的平均操作壓力為1.2-2.0mpa。
10.如權利要求1或9所述的電池級硝酸鋰生產廢水的處理方法，其特征在于，所述步驟S4中，二級反滲透單元中濃縮分離的產水回收率為55-65％。
發明內容
本發明旨在解決上述問題，提供了一種電池級硝酸鋰生產廢水的處理方法，能夠?qū)崿F(xiàn)水資源、鋰資源的綜合回收利用。
按照本發明的技術方案，所述電池級硝酸鋰生產廢水的處理方法，包括以下步驟，
S1：電池級硝酸鋰生產廢水進入換熱單元進行降溫；
S2：降溫后的電池級硝酸鋰生產廢水進入超濾單元進行過濾，過濾所得濃水直接排放，過濾所得產水進入進入一級軟化器，去除鈣鎂離子；
S3：一級軟化器產水進入一級反滲透單元進行濃縮分離，一級反滲透單元濃縮分離所得產水作為循環冷卻水排出，一級反滲透單元濃縮分離所得濃水進入二級軟化器，去除鈣鎂離子；
S4：二級軟化器產水進入二級反滲透單元進行濃縮分離，二級反滲透單元濃縮分離所得產水作為循環冷卻水排出；
S5：二級反滲透單元濃縮分離所得濃水進入電滲析單元進行鹽水分離，鹽水分離所得產水回流至一級反滲透單元繼續處理或直接排放，鹽水分離所得濃水作為生產原料提鋰回用，完成電池級硝酸鋰生產廢水的處理。
本發明通過膜系統、電滲析系統的聯合使用將水資源、鋰資源得到綜合回收利用。
進一步的，所述步驟S1中，電池級硝酸鋰生產廢水進入換熱單元前儲存于調節池，調節池用于電池級硝酸鋰生產廢水的緩沖儲存。
進一步的，所述步驟S1中，降溫至30-40℃，優選為35℃，用于保護后續處理中的膜材料。
進一步的，所述超濾單元中的超濾膜平均孔徑30-70nm。
進一步的，所述步驟S2中，采用外壓式過濾。
進一步的，所述步驟S2中，超濾單元的產水率90-95％，優選為93％，其進水流速為28-32m3/h，產水流速為26-29m3/h(進入一級軟化器)，濃水流速為1.5-2.5m3/h排放；在一個實施例中，進水流速為29m3/h，產水流速為27m3/h(進入一級軟化器)，濃水流速為2m3/h排放
進一步的，所述步驟S3中，一級反滲透單元中濃縮分離的平均操作壓力為0.7-1.0mpa。
進一步的，所述步驟S3中，一級反滲透單元中濃縮分離的產水回收率為70-80％，優選為75％；其進水流速為26-29m3/h，濃水流速為6.5-7.5m3/h。
進一步的，所述步驟S4中，二級反滲透單元中濃縮分離的平均操作壓力為1.2-2.0mpa。
進一步的，所述步驟S5中，二級反滲透單元中濃縮分離的產水回收率為55-65％，優選為75％；其進水流速為6.5-7.5m3/h，濃水流速為2.5-3.0m3/h；。

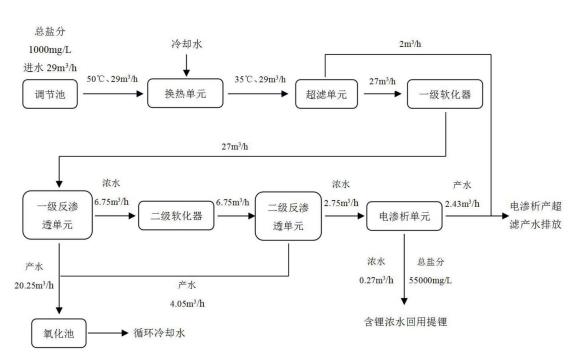

具體的，上述處理方法所采用的處理系統包括依次連通的換熱單元、超濾單元、一級軟化器、一級反滲透單元、一級軟化器、二級反滲透單元和電滲析單元，其中一級反滲透單元和二級反滲透單元的產水出口連接氧化池，電滲析單元的產水出口連接一級反滲透單元和/或排水池，電滲析單元的濃水出口設有回用水池。
進一步的，換熱單元為板式換熱器，其換熱材質可以為SUS304(304不銹鋼)，換熱單元的進水口端設有調節池；超濾單元包括超濾進水箱、超濾進水泵、超濾反洗泵、超濾膜組，超濾管路、儀表等；一級軟化器、二級軟化器括軟化進水箱、軟化器罐體、樹脂、再生系統，軟化器管路、軟化器儀表。
本發明的技術方案相比現有技術具有以下優點：
(1)本發明利用反滲透膜高效鹽水分離作用及電滲析離子交換膜選擇性透過性能的，實現鹽類物質與有機物從溶液中脫除或富集濃縮，產生高濃度硝酸鋰溶液；
(2)本發明有效解決了常規技術在對電池級硝酸鋰生產廢水進行處理時，存在的水資源與硝酸鋰原料的浪費的問題，實現了水資源、鋰資源的綜合回收利用。
（發明人：陳侃;葉超;臧睿哲;王飛龍;陳士軍;馬楫）
