公布日：2022.11.25

申請日：2022.10.13

分類號：B01D36/04(2006.01)I

摘要

本發明提供一種廢水處理用固液分離器，涉及廢水處理技術領域，包括分層抽水倉，分層抽水倉上方一端固定連接有中承傳輸管道，所述中承傳輸管道一端固定連接有排水組件，分層抽水倉、中承傳輸管道和排水組件下端通過若干設備支架固定安裝，本方案通過負壓泵類設備將污水從污水進水管抽進積水池，等待處理，通過分層抽水倉中的分層抽水電機帶動抽水絞龍旋轉軸旋轉，將旋轉的動力傳遞至抽水蛟龍，由于抽水管與積水池連通，由于連通器的原理，其中的液體就會逐漸脫離出來，當其回至抽水蛟龍時，乳濁液中的液體成分大量減少，慢慢形成懸濁液，從而增強流動性，使其能夠通過上水管進入排水組件中，其變成懸濁液后能夠有效的增加固液分離的效果。

權利要求書

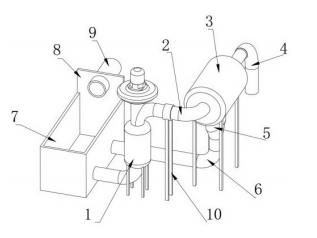

1.一種廢水處理用固液分離器，包括分層抽水倉（1），其特征在于：所述分層抽水倉（1）上方一端固定連接有中承傳輸管道（2），所述中承傳輸管道（2）一端固定連接有排水組件（3），所述排水組件（3）遠離中承傳輸管道（2）的一端固定連接有出泥管道（4），所述排水組件（3）下端一體化固定連接有集水漏斗（5），所述集水漏斗（5）下端固定連接有導水管（6），所述導水管（6）的下端連接有積水池（7），所述積水池（7）一側且位于導水管（6）同側表面與分層抽水倉（1）連接，所述積水池（7）后端一體化固定連接有固定板（8），所述固定板（8）上固定安裝有污水進水管（9），所述分層抽水倉（1）、中承傳輸管道（2）和排水組件（3）下端通過若干設備支架（10）固定安裝。

2.根據權利要求1所述的一種廢水處理用固液分離器，其特征在于：所述分層抽水倉（1）包括：回流艙（101）、抽水管（102）、上水管（103）、密封隔離管（104）、密封套件（105）、分層抽水電機（106）、密封內件（107）、抽水絞龍旋轉軸（108）、密封軸孔（109）、抽水蛟龍（110）、回流隔罩（111）和回流旋流層（112），所述回流艙（101）下端一體化固定連接有抽水管（102），所述抽水管（102）上端一體化固定連接有上水管（103），所述上水管（103）一體化固定連接有密封隔離管（104），所述密封隔離管（104）上端固定安裝有密封套件（105），所述密封套件（105）上端固定安裝有分層抽水電機（106），所述上水管（103）上端內壁上開設有密封軸孔（109），所述密封套件（105）內固定安裝有密封內件（107），所述回流艙（101）內壁上端一體化固定連接有回流隔罩（111），所述回流隔罩（111）外側與回流艙（101）內壁之間固定連接有回流旋流層（112），所述分層抽水電機（106）的輸出端同軸連接有抽水絞龍旋轉軸（108），所述抽水絞龍旋轉軸（108）下端同軸固定連接有抽水蛟龍（110）。

3.根據權利要求2所述的一種廢水處理用固液分離器，其特征在于：所述抽水管（102）下端與積水池（7）連接，所述上水管（103）上端固定連接有中承傳輸管道（2）。

4.根據權利要求3所述的一種廢水處理用固液分離器，其特征在于：所述回流隔罩（111）上端外側開設有若干回流孔（113），所述回流隔罩（111）下端與回流隔罩（111）下端內壁之間留有空隙。

5.根據權利要求4所述的一種廢水處理用固液分離器，其特征在于：所述密封內件（107）包括：內件主體（1071）、密封塞圈（1072）、旋轉油封（1073）、密封件空腔（1074）和電機安裝孔（1075），所述內件主體（1071）下端外側一體化固定安裝有若干密封塞圈（1072），所述內件主體（1071）內部開設有密封件空腔（1074），所述密封件空腔（1074）下端且位于內件主體（1071）下端表面固定安裝有旋轉油封（1073），所述內件主體（1071）上端表面凱撒和有若干電機安裝孔（1075）。

6.根據權利要求5所述的一種廢水處理用固液分離器，其特征在于：所述抽水絞龍旋轉軸（108）穿過密封件空腔（1074）并固定連接在旋轉油封（1073）的內圈上。

7.根據權利要求6所述的一種廢水處理用固液分離器，其特征在于：所述密封塞圈（1072）下端與密封套件（105）內壁抵緊接觸。

8.根據權利要求7所述的一種廢水處理用固液分離器，其特征在于：所述排水組件（3）包括：排水組件外殼（301）、下水槽（302）、進水孔（303）、出泥孔（304）、大顆粒過濾桶（305）、濾水外網筒架（306）、濾水外網筒（307）和擠水隔網（308），所述排水組件外殼（301）下端開設有下水槽（302），所述排水組件外殼（301）兩端分別開設有進水孔（303）、出泥孔（304），所述進水孔（303）、出泥孔（304）之間固定連接有大顆粒過濾桶（305），所述大顆粒過濾桶（305）外側表面兩端且位于排水組件外殼（301）分別固定安裝有兩個濾水外網筒架（306），兩個所述濾水外網筒架（306）之間固定安裝有濾水外網筒（307），所述大顆粒過濾桶（305）靠近出泥孔（304）的一端內壁上固定連接有擠水隔網（308）。

9.根據權利要求8所述的一種廢水處理用固液分離器，其特征在于：所述進水孔（303）與中承傳輸管道（2）連通，所述出泥孔（304）與出泥管道（4）連通。

10.根據權利要求9所述的一種廢水處理用固液分離器，其特征在于：所述導水管（6）位于抽水管（102）上端且靠近積水池（7）頂端。

發明內容

（一）解決的技術問題針對現有技術的不足，本發明提供了一種廢水處理用固液分離器，解決了由于對廢水中固液分離的工序存在預處理的準備，所以在固液分離時，無法將固液狀態緊湊的乳濁液進行分離，從而導致固液分離的作用，大大下降的問題。

（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：一種廢水處理用固液分離器，包括分層抽水倉，所述分層抽水倉上方一端固定連接有中承傳輸管道，所述中承傳輸管道一端固定連接有排水組件，所述排水組件遠離中承傳輸管道的一端固定連接有出泥管道，所述排水組件下端一體化固定連接有集水漏斗，所述集水漏斗下端固定連接有導水管，所述導水管的下端連接有積水池，所述積水池一側且位于導水管同側表面與分層抽水倉連接，所述積水池后端一體化固定連接有固定板，所述固定板上固定安裝有污水進水管，所述分層抽水倉、中承傳輸管道和排水組件下端通過若干設備支架固定安裝。

作為優選的，所述分層抽水倉包括：回流艙、抽水管、上水管、密封隔離管、密封套件、分層抽水電機、密封內件、抽水絞龍旋轉軸、密封軸孔、抽水蛟龍、回流隔罩和回流旋流層，所述回流艙下端一體化固定連接有抽水管，所述抽水管上端一體化固定連接有上水管，所述上水管一體化固定連接有密封隔離管，所述密封隔離管上端固定安裝有密封套件，所述密封套件上端固定安裝有分層抽水電機，所述上水管上端內壁上開設有密封軸孔，所述密封套件內固定安裝有密封內件，所述回流艙內壁上端一體化固定連接有回流隔罩，所述回流隔罩外側與回流艙內壁之間固定連接有回流旋流層，所述分層抽水電機的輸出端同軸連接有抽水絞龍旋轉軸，所述抽水絞龍旋轉軸下端同軸固定連接有抽水蛟龍。

作為優選的，所述抽水管下端與積水池連接，所述上水管上端固定連接有中承傳輸管道。

作為優選的，所述回流隔罩上端外側開設有若干回流孔，所述回流隔罩下端與回流隔罩下端內壁之間留有空隙。

作為優選的，所述密封內件包括：內件主體、密封塞圈、旋轉油封、密封件空腔和電機安裝孔，所述內件主體下端外側一體化固定安裝有若干密封塞圈，所述內件主體內部開設有密封件空腔，所述密封件空腔下端且位于內件主體下端表面固定安裝有旋轉油封，所述內件主體上端表面凱撒和有若干電機安裝孔。

作為優選的，所述抽水絞龍旋轉軸穿過密封件空腔并固定連接在旋轉油封的內圈上。

作為優選的，所述密封塞圈下端與密封套件內壁抵緊接觸。

作為優選的，所述排水組件包括：排水組件外殼、下水槽、進水孔、出泥孔、大顆粒過濾桶、濾水外網筒架、濾水外網筒和擠水隔網，所述排水組件外殼下端開設有下水槽，所述排水組件外殼兩端分別開設有進水孔、出泥孔，所述進水孔、出泥孔之間固定連接有大顆粒過濾桶，所述大顆粒過濾桶外側表面兩端且位于排水組件外殼分別固定安裝有兩個濾水外網筒架，兩個所述濾水外網筒架之間固定安裝有濾水外網筒，所述大顆粒過濾桶靠近出泥孔的一端內壁上固定連接有擠水隔網。

作為優選的，所述進水孔與中承傳輸管道連通，所述出泥孔與出泥管道連通。

作為優選的，所述導水管位于抽水管上端且靠近積水池頂端。

（三）有益效果本發明提供了一種廢水處理用固液分離器。具備以下有益效果：本方案根據上述背景技術中提出的由于對廢水中固液分離的工序存在預處理的準備，所以在固液分離時，無法將固液狀態緊湊的乳濁液進行分離，從而導致固液分離的作用，大大下降的問題，而本方案通過負壓泵類設備將污水從污水進水管抽進積水池，等待處理，通過分層抽水倉中的分層抽水電機帶動抽水絞龍旋轉軸旋轉，將旋轉的動力傳遞至抽水蛟龍，由于抽水管與積水池連通，由于連通器的原理，水面已經達到抽水蛟龍?zhí)�，通過其旋轉，從而能夠?qū)⑵湎蛏铣槿�，由于乳濁液的中混合固體成分，所以其質量偏重，無法通過上水管進入排水組件中，其中能夠通過側面的回流孔流至回流旋流層內，而由于其內液體的成分的流動性比其中混合的固體成分好，由于重力原因和回流旋流層較長的滑動距離的，其中的液體就會逐漸脫離出來，當其回至抽水蛟龍時，乳濁液中的液體成分大量減少，慢慢形成懸濁液，從而增強流動性，使其能夠通過上水管進入排水組件中，其變成懸濁液后能夠有效的增加固液分離的效果；其中，通過密封內件下端的密封塞圈，能夠有效的隔絕下端涌上來的污水，其中旋轉油封更是能夠阻止污水與分層抽水電機直接接觸；其中，當污水進入排水組件時，通過大顆粒過濾桶側面的濾網，將其水與固體分離，而通過外側的濾水外網筒側面設置的過濾棉將污水中的小顆粒進行過濾，從而能夠固液分離。

（發明人：梅強）
