公布日：2022.10.14
申請日：2022.06.24
分類號：B01D21/04(2006.01)I;B01D49/00(2006.01)I
摘要
本發明公開了一種農村污水處理用沉淀池，包括沉淀池本體，沉淀池本體的下表面連通有沉淀斗，沉淀斗下表面的中心處通過連接法蘭連通有出水管，沉淀池本體內壁的頂部以圓形陣列開設有四個安裝凹槽，沉淀池本體內壁的頂部通過安裝凹槽卡接有密封蓋。上述方案中，沉淀池通過設置安裝環、升降桿和刮泥板，當?shù)谝淮挝鬯幚硗瓿珊�，此時沉淀池本體內壁會存留有污泥，此時啟動升降桿，然后升降桿會帶動刮泥板自上而下移動，因?yàn)楣文喟宓耐獗砻媾c沉淀池本體的內壁相貼合，所以刮泥板向下移動的同時，能夠?qū)⒊恋沓乇倔w內壁存留的污泥進行刮除，從而有利于后期的污水處理工作，提高了污水處理的效果。
權利要求書

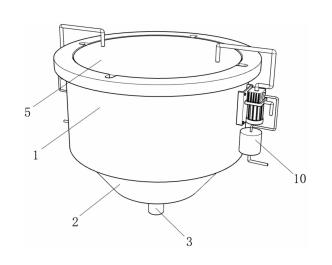

1.一種農村污水處理用沉淀池，包括沉淀池本體（1），其特征在于，所述沉淀池本體（1）的下表面連通有沉淀斗（2），所述沉淀斗（2）下表面的中心處通過連接法蘭連通有出水管（3），所述沉淀池本體（1）內壁的頂部以圓形陣列開設有四個安裝凹槽（4），所述沉淀池本體（1）內壁的頂部通過所述安裝凹槽（4）卡接有密封蓋（5），所述密封蓋（5）的外表面以圓形陣列固定安裝有四個安裝塊（6），所述沉淀池本體（1）內壁的頂部固定安裝有安裝環（7），所述安裝環（7）的下表面以圓形陣列可拆卸安裝有四個升降桿（8），所述升降桿（8）的輸入端可拆卸安裝有刮泥板（9），所述沉淀池本體（1）的兩側壁均可拆卸安裝有吸附凈化裝置（10）。
2.根據權利要求1所述的農村污水處理用沉淀池，其特征在于，所述安裝塊（6）的外表面與所述安裝凹槽（4）的內壁相適配，所述安裝凹槽（4）的深度小于所述沉淀池本體（1）的深度。
3.根據權利要求1所述的農村污水處理用沉淀池，其特征在于，所述刮泥板（9）的外表面與所述沉淀池本體（1）的內壁相貼合，所述刮泥板（9）的橫截面積與所述安裝環（7）的橫截面積相同。
4.根據權利要求1所述的農村污水處理用沉淀池，其特征在于，所述吸附凈化裝置（10）包括安裝框（101）、連接螺栓（102）和抽氣泵（103），所述安裝框（101）的上表面以矩形陣列螺紋連接有四個連接螺栓（102），所述安裝框（101）上表面的中部固定安裝有抽氣泵（103）。
5.根據權利要求4所述的農村污水處理用沉淀池，其特征在于，所述連接螺栓（102）的一端通過所述安裝框（101）與沉淀池本體（1）側壁鑲嵌安裝的連接螺母相適配，所述抽氣泵（103）的輸入端連通有第一連接彎管（104），所述第一連接彎管（104）的一端通過密封蓋（5）與沉淀池本體（1）上表面的一側相連通。
6.根據權利要求4所述的農村污水處理用沉淀池，其特征在于，所述抽氣泵（103）的輸出端連通有第二連接彎管（105），所述第二連接彎管（105）的一端連通有處理箱（106），所述處理箱（106）側壁的中部連通有出氣管（107），所述第二連接彎管（105）的橫截面積小于第一連接彎管（104）的橫截面積。
7.根據權利要求6所述的農村污水處理用沉淀池，其特征在于，所述處理箱（106）的內壁填充有活性炭顆粒，所述處理箱（106）的下表面與沉淀池本體（1）側壁的中部相連接，所述處理箱（106）的數量為兩個。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供一種農村污水處理用沉淀池，以解決現有技術所存在的問題。
為解決上述技術問題，本發明提供如下技術方案：一種農村污水處理用沉淀池，包括沉淀池本體，所述沉淀池本體的下表面連通有沉淀斗，所述沉淀斗下表面的中心處通過連接法蘭連通有出水管，所述沉淀池本體內壁的頂部以圓形陣列開設有四個安裝凹槽，所述沉淀池本體內壁的頂部通過所述安裝凹槽卡接有密封蓋，所述密封蓋的外表面以圓形陣列固定安裝有四個安裝塊，所述沉淀池本體內壁的頂部固定安裝有安裝環，所述安裝環的下表面以圓形陣列可拆卸安裝有四個升降桿，所述升降桿的輸入端可拆卸安裝有刮泥板，所述沉淀池本體的兩側壁均可拆卸安裝有吸附凈化裝置。
其中，所述安裝塊的外表面與所述安裝凹槽的內壁相適配，所述安裝凹槽的深度小于所述沉淀池本體的深度。
其中，所述刮泥板的外表面與所述沉淀池本體的內壁相貼合，所述刮泥板的橫截面積與所述安裝環的橫截面積相同。
其中，所述吸附凈化裝置包括安裝框、連接螺栓和抽氣泵，所述安裝框的上表面以矩形陣列螺紋連接有四個連接螺栓，所述安裝框上表面的中部固定安裝有抽氣泵。
其中，所述連接螺栓的一端通過所述安裝框與沉淀池本體側壁鑲嵌安裝的連接螺母相適配，所述抽氣泵的輸入端連通有第一連接彎管，所述第一連接彎管的一端通過密封蓋與沉淀池本體上表面的一側相連通。
其中，所述抽氣泵的輸出端連通有第二連接彎管，所述第二連接彎管的一端連通有處理箱，所述處理箱側壁的中部連通有出氣管，所述第二連接彎管的橫截面積小于第一連接彎管的橫截面積。
其中，所述處理箱的內壁填充有活性炭顆粒，所述處理箱的下表面與沉淀池本體側壁的中部相連接，所述處理箱的數量為兩個。
本發明的上述技術方案的有益效果如下：1、上述方案中，所述沉淀池通過設置安裝環、升降桿和刮泥板，當?shù)谝淮挝鬯幚硗瓿珊�，此時沉淀池本體內壁會存留有污泥，此時啟動升降桿，然后升降桿會帶動刮泥板自上而下移動，因?yàn)楣文喟宓耐獗砻媾c沉淀池本體的內壁相貼合，所以刮泥板向下移動的同時，能夠?qū)⒊恋沓乇倔w內壁存留的污泥進行刮除，從而有利于后期的污水處理工作，提高了污水處理的效果；2、上述方案中，所述沉淀池通過設置吸附凈化裝置，當沉淀池本體工作時，產生刺激性氣體，此時啟動吸附凈化裝置內部的抽氣泵，緊接著抽氣泵會產生吸附力，將產生的氣體通過第一連接彎管和第二連接彎管輸送至處理箱內部，當氣體通入到處理箱內部時，處理箱內部的活性炭顆粒會將刺激性氣味進行吸附處理，緊接著處理后的氣體會通過出氣管排出，從而保證排出的氣體不含有刺激性氣味，增強了裝置的實用性。
（發明人：劉會平;凌建軍;劉順國;張冬;喬利敏;閭雪嬌）
