公布日：2022.11.08
申請日：2022.07.20
分類號：C02F9/14(2006.01)I;C02F1/00(2006.01)N;C02F1/52(2006.01)N;C02F3/28(2006.01)N
摘要
本發明提供了一種污水廠尾水深度脫氮除磷的系統及方法，該系統包括砂濾罐，用于預處理二沉池尾水；硫自養深度脫氮塔，用于對尾水進行深度脫氮；PAC混合系統，用于精確投加PAC；高速纖維濾池，用于泥水分離。本發明污水廠二沉池尾水經過深度脫氮除磷以后，出水水質得到進一步提升；本發明的耦合工藝處理效率高，處理速度快、占地面積��；建設周期短，建設期間不影響污水處理廠運行；投資少、運行成本較低；運行維護方便，維修費用低。
權利要求書

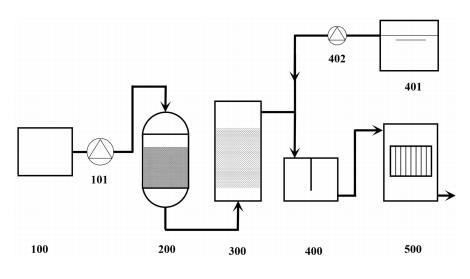

1.一種污水廠尾水深度脫氮除磷的系統，其特征在于，它包括二沉池（100），所述二沉池（100）與砂濾罐（200）相連；所述砂濾罐（200）與硫自養深度脫氮塔（300）相連；所述硫自養深度脫氮塔（300）與PAC混合系統（400）相連并在混合箱內部混合；所述混合箱與高效纖維濾池（500）相連。
2.根據權利要求1所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述二沉池（100）和砂濾罐（200）之間設置有進水泵（101）。
3.根據權利要求1所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述PAC混合系統（400）包括PAC藥劑箱（401），所述PAC藥劑箱（401）通過計量投加泵（402）與硫自養深度脫氮塔（300）的出液管相連通。
4.根據權利要求1所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述砂濾罐（200）內部填裝材料為石英砂。
5.根據權利要求4所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述砂濾罐填料層分為截污層和承托層，其中截污層石英砂規格0.5-1.0mm，高度為700mm以上；承托層分為上下兩層，上承托層石英砂規格1-2mm，裝填高度為100-200mm，下承托層石英砂規格2-3mm，裝填高度為150-200mm。
6.根據權利要求4所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述砂濾罐正常運行時是上進下出，反洗的是下進上出，再通過排污閥將反洗的污水排出。
7.根據權利要求1所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述硫自養深度脫氮塔（300）為圓柱形脫氮塔，內部填料包括承托層填料鵝卵石和砂石以及反應層填料硫磺；所述鵝卵石、砂石和硫磺填料的填充體積比為1:1:10-1:1:20之間。
8.根據權利要求1所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述混合箱利用中間隔板分為兩格，采用上進上出的方式運行，達到混合均勻的目的。
9.根據權利要求1所述一種污水廠尾水深度脫氮除磷的系統，其特征在于，所述高效纖維濾池（500）采用纖維束濾料作為濾料，其濾料單絲屬微米級濾料；所述纖維束濾料是用聯接件固定在濾池內設置的上、下濾板上的；其中下濾板固定，上濾板垂直可調，向下調時來增大濾層的密度，從而提高過濾出水水質，向上調時來降低濾層的密度，從而提高過濾出水流量；所述高效纖維濾池運行時，纖維束濾料在水流作用下被壓縮到一定的密度實現高精度過濾；濾池反沖洗時，纖維束濾料在反洗水和空氣作用下被放松，實現徹底清洗。
10.采用權利要求1-9任意一項所述一種污水廠尾水深度脫氮除磷的系統進行二沉池尾水處理的方法，其特征在于，包括以下步驟：步驟一：利用進水泵（101）將二沉池（100）的尾水泵至砂濾罐（200）進行預處理過濾；步驟二：經砂濾罐（200）預處理的尾水進入硫自養深度脫氮塔（300）進行尾水深度脫氮處理；步驟三：經硫自養深度脫氮塔（300）處理后的尾水進入PAC混合箱，并通過計量投加泵（402）加入PAC；步驟四：加入PAC混合后的尾水進入高效纖維濾池（500）進行過濾除泥，達到除磷目的；所述步驟一中砂濾罐（200）設計濾速為8-12m/h，反清洗強度：9-15L/(S•m2)，沖洗時間5-7分鐘，進水水壓大于0.4Mpa，反沖洗進水水壓大于0.2Mpa；所述步驟二中硫自養深度脫氮塔（300）的脫氮負荷為0.2-0.5kgN/(m3•d)；所述步驟三中PAC的投加量為10-20mg/L；所述步驟四中高效纖維濾池（500）濾速為15-25m/h。
發明內容
針對現有技術的不足，本發明提供了一種污水廠尾水深度脫氮除磷的系統及方法，此系統及方法能夠用于污水中N、P的高效處理，進而提高了其處理效率，有效的降低了處理成本，而且運行維護方便。
為了實現上述的技術特征，本發明的目的是這樣實現的：一種污水廠尾水深度脫氮除磷的系統，它包括二沉池，所述二沉池與砂濾罐相連；所述砂濾罐與硫自養深度脫氮塔相連；所述硫自養深度脫氮塔與PAC混合系統相連并在混合箱內部混合；所述混合箱與高效纖維濾池相連。
所述二沉池和砂濾罐之間設置有進水泵。
所述PAC混合系統包括PAC藥劑箱，所述PAC藥劑箱通過計量投加泵與硫自養深度脫氮塔的出液管相連通。
所述砂濾罐內部填裝材料為石英砂。
所述砂濾罐填料層分為截污層和承托層，其中截污層石英砂規格0.5-1.0mm，高度為700mm以上；承托層分為上下兩層，上承托層石英砂規格1-2mm，裝填高度為100-200mm，下承托層石英砂規格2-3mm，裝填高度為150-200mm。
所述砂濾罐正常運行時是上進下出，反洗的是下進上出，再通過排污閥將反洗的污水排出。
所述硫自養深度脫氮塔為圓柱形脫氮塔，內部填料包括承托層填料鵝卵石和砂石以及反應層填料硫磺；所述鵝卵石、砂石和硫磺填料的填充體積比為1:1:10-1:1:20之間。
所述混合箱利用中間隔板分為兩格，采用上進上出的方式運行，達到混合均勻的目的。
所述高效纖維濾池采用纖維束濾料作為濾料，其濾料單絲屬微米級濾料；所述纖維束濾料是用聯接件固定在濾池內設置的上、下濾板上的；其中下濾板固定，上濾板垂直可調，向下調時來增大濾層的密度，從而提高過濾出水水質，向上調時來降低濾層的密度，從而提高過濾出水流量；所述高效纖維濾池運行時，纖維束濾料在水流作用下被壓縮到一定的密度實現高精度過濾。濾池反沖洗時，纖維束濾料在反洗水和空氣作用下被放松，實現徹底清洗。
采用一種污水廠尾水深度脫氮除磷的系統進行二沉池尾水處理的方法，包括以下步驟：步驟一：利用進水泵將二沉池的尾水泵至砂濾罐進行預處理過濾；步驟二：經砂濾罐預處理的尾水進入硫自養深度脫氮塔進行尾水深度脫氮處理；步驟三：經硫自養深度脫氮塔處理后的尾水進入PAC混合箱，并通過計量投加泵加入PAC；步驟四：加入PAC混合后的尾水進入高效纖維濾池進行過濾除泥，達到除磷目的；所述步驟一中砂濾罐設計濾速為8-12m/h，反清洗強度：9-15L/(S•m2)，沖洗時間5-7分鐘，進水水壓大于0.4Mpa，反沖洗進水水壓大于0.2Mpa；所述步驟二中硫自養深度脫氮塔的脫氮負荷為0.2-0.5kgN/(m3•d)；所述步驟三中PAC的投加量為10-20mg/L；所述步驟四中高效纖維濾池濾速為15-25m/h。
本發明有益效果：1、通過采用本發明的系統，其處理效率高、處理程度高。
2、通過采用本發明的系統處理速度快、占地面積小。
3、本發明系統建設周期短，建設期間不影響污水處理廠運行。
4、本發明系統投資少、運行成本較低。
5、本發明系統運行維護方便，維修費用低。
（發明人：陳彥霖;彭夢文;高菲;惠二青;周小國;淦方茂;張超）
