公布日：2022.02.11
申請日：2021.12.14
分類號：C02F11/06(2006.01)I;C02F11/00(2006.01)I;C02F11/13(2019.01)I;C10G1/00(2006.01)I;C10G53/02(2006.01)I;C10G53/14(2006.01)I;
C02F9/02(2006.01)I;C02F103/36(2006.01)N;C02F103/10(2006.01)N
摘要
本發明提供了一種無害化資源化處理含油污泥系統和處理方法，包括氧化萃取系統、萃取溶劑發生系統、污泥干化系統；氧化萃取系統與污泥干化系統相連通、污泥干化系統與萃取溶劑發生系統相連通、氧化萃取系統與萃取劑發生系統相連通。本發明能夠高效的完成對各種類型的含油污泥除油任務，具有優異的普適性。本發明在完成對含油污泥的無害化資源化處理過程中，所使用的萃取劑來自系統本身，不需額外購買萃取劑，顯著降低了含油污泥的處理成本。經該系統凈化后的含油污泥油含量小于0.3％，除油率大于99％，凈化后的含油污泥可以掩埋、或用于園林肥料和建筑材料，回收的油可直接摻煉電脫鹽，產生了明顯的經濟效益，實現了含油污泥無害化資源化目標。
權利要求書

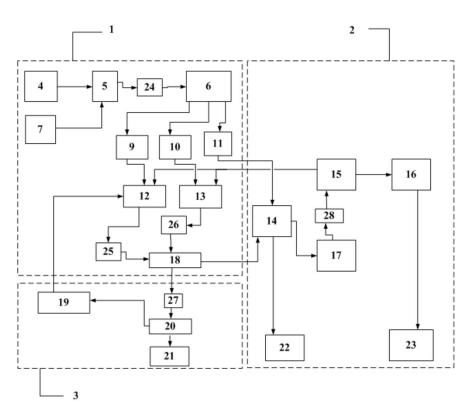

1.一種無害化資源化處理含油污泥系統，包括氧化萃取系統(1)、萃取溶劑發生系統(2)、污泥干化系統(3)；氧化萃取系統(1)與污泥干化系統(3)相連通、污泥干化系統(3)與萃取溶劑發生系統(2)相連通、氧化萃取系統(1)與萃取劑發生系統(2)相連通，其特征在于：氧化萃取系統的三相分離器液相出口(11)與萃取溶劑發生系統的油水分離器(14)連接，氧化萃取系統的兩相分離器(18)的固相出口與污泥干化系統的螺旋輸送器(27)連接，螺旋輸送器(27)與干化設備(20)連接、兩相分離器(18)的液相出口與萃取溶劑發生系統的油水分離器(14)連接；污泥干化系統的冷凝器(19)與氧化萃取系統的固相除油攪拌槽(12)連接；萃取溶劑發生系統的溶劑發生塔(15)輕質組分出口分別與氧化萃取系統固相除油攪拌槽(12)和重相除油攪拌槽(13)連接。
2.根據權利要求1所述的無害化資源化處理含油污泥系統，其特征在于所述的氧化萃取系統：含油污泥管道(4)與含油污泥調質槽(5)連接，含油污泥調質槽(5)設有攪拌裝置，并與氧化藥劑進料泵(7)連接，含油污泥調質槽(5)混合液出口連接含油污泥調質槽輸出泵(24)，含油污泥調質槽輸出泵(24)出口與三相分離器(6)連接，三相分離器固相出口(9)與固相除油攪拌槽(12)連接、三相分離器重相出口(10)與重相除油攪拌槽(13)連接、三相分離器液相出口(11)與萃取溶劑發生系統的油水分離器(14)連接；固相除油攪拌槽(12)物料出口與固相除油攪拌槽出料泵(25)連接，固相除油攪拌槽出料泵(25)出口與兩相分離器(18)連接；重相除油攪拌槽(13)物料出口與重相除油攪拌槽出料泵(26)連接，重相除油攪拌槽出料泵(26)出口與兩相分離器(18)連接，兩相分離器(18)的固相出口與螺旋輸送器(27)連接，螺旋輸送器(27)與污泥干化系統的干化設備(20)連接，兩相分離器(18)的液相引出口與萃取溶劑發生系統的油水分離器(14)連接。
3.根據權利要求1所述的無害化資源化處理含油污泥系統，其特征在于所述的污泥干化系統：與氧化萃取系統兩相分離器(18)連接的固相螺旋輸送器(27)與干化設備(20)連接，干化設備(20)氣相出口與冷凝器(19)連接，冷凝器(19)與氧化萃取系統的固相除油攪拌槽(12)連接，干化設備設有固相出口(21)。
4.根據權利要求1所述的無害化資源化處理含油污泥系統，其特征在于所述的萃取溶劑發生系統：油水分離器(14)水相出口與污水處理裝置(22)連接，油相出口與原油罐(17)連接，原油罐(17)設有原油罐輸送泵(28)，原油罐輸送泵(28)出口與溶劑發生塔(15)連接，溶劑發生塔(15)輕質組分出口分別與固相除油攪拌槽(12)和重相除油攪拌槽(13)連接，溶劑發生塔(15)的剩余組分出口與換熱器(16)連接。
5.根據權利要求4所述的無害化資源化處理含油污泥系統，其特征在于所述的溶劑發生塔(15)是由常壓塔和/或減壓塔組成。
6.一種無害化資源化處理含油污泥處理方法，其特征在于，包括以下步驟：(1)含油污泥原料自界區外管線，引入原料調質槽，用氧化藥劑進料泵向調質槽中加入氧化藥劑，并持續攪拌，用含油污泥調質槽輸出泵輸送至三相離心機，進行油水、重相、固相分離；(2)步驟(1)中分離出的油水相輸送至油水分離器，進行油、水分離，分離出的油相進入原油緩沖槽，分離出的水相進入氣浮，進行氣浮除油，除完油后的水外排至界區外；(3)步驟(2)分離出的原油經原油緩沖槽輸送至萃取劑發生系統的溶劑發生塔，溶劑發生塔蒸餾出的萃取劑分別進入重相除油槽和固相除油槽，溶劑發生塔的塔底油，經換熱器換熱至60℃送至煉油裝置；(4)步驟(1)分離出的重相進入重相除油槽，向重相除油槽加入氧化藥劑和萃取劑，進行氧化—萃取除油，然后將混合液用重相除油攪拌槽出料泵輸送至兩相離心機，進行油水、固分離；(5)步驟(1)分離出的固相進入固相除油槽，向固相除油槽加入氧化藥劑和萃取劑，進行氧化—萃取除油，然后將混合液用固相除油攪拌槽出料泵輸至兩相離心機，進行油水、固分離；(6)步驟(4)和步驟(5)中分離出的油水進入油水分離器；(7)步驟(4)和步驟(5)中分離出的固相輸送至污泥干化設備，干化后的污泥輸送至界區外；干化過程回收的萃取劑返回至重相除油槽和固相除油槽。
7.根據權利要求6所述的無害化資源化含油污泥處理方法，其特征在于，步驟(1)、步驟(3)和步驟(4)中所述的氧化藥劑有氧化劑、氧化助劑、表面活性劑和分散劑，其中氧化劑為雙氧水、濃硫酸、高錳酸鉀、濃硝酸中的一種或兩種，氧化劑添加量為待處理含油污泥質量的0.05％～0.5％；氧化助劑為金屬氧化物、亞鐵鹽中的一種或一種以上，氧化助劑的添加量為氧化劑添加量的0.03％～0.06％；表面活性劑為有機磺酸鹽類、有機硫酸鹽類、有機鹵化銨中的一種或一種以上，表面活性劑添加量為待處理含油污泥質量的0.01％～0.4％；分散劑為三聚磷酸鈉、偏硅酸鈉、六偏磷酸鈉中的一種或兩種，分散劑添加量為待處理含油污泥質量的0.03％～0.1％；表面活性劑優選十二烷基苯磺酸鹽、十六烷基苯磺酸鹽、十二烷基硫酸鹽、十六烷基硫酸鹽、十二烷基三甲基溴化銨、十四烷基三甲基氯化銨中的一種或一種以上。
8.根據權利要求6所述的無害化資源化含油污泥處理方法，其特征在于步驟(4)和步驟(5)中所述的萃取劑，為含油污泥凈化過程中回收的原油經精餾裝置蒸餾產生的輕質組分，萃取劑質量：含油污泥質量＝0.5～1.0:1。
9.根據權利要求6所述的無害化資源化含油污泥處理方法，其特征在于步驟(4)和步驟(5)中的氧化除油和萃取劑除油在同一個反應槽同時進行。
10.根據權利要求6所述的無害化資源化含油污泥處理方法，其特征在于經兩相離心機分離出的污泥需經過干化，干化的溫度為130～180℃，干化過程產生的氣體經冷凝回收，用于重相除油槽和固相除油槽中萃取劑的補充劑。
發明內容
為了解決上述問題，本發明的目的在于提供一種無害化資源化處理含油污泥系統。
一種無害化資源化處理含油污泥系統，包括氧化萃取系統、萃取溶劑發生系統、污泥干化系統，氧化萃取系統與污泥干化系統相連通、污泥干化系統與萃取溶劑發生系統相連通、氧化萃取系統與萃取劑發生系統相連通，其特征在于：氧化萃取系統的三相分離器液相出口與萃取溶劑發生系統的油水分離器連接，氧化萃取系統的兩相分離器的固相出口與螺旋輸送器連接，螺旋輸送器與污泥干化系統的干化設備連接、兩相分離器的液相引出口與萃取溶劑發生系統的油水分離器連接；污泥干化系統的冷凝器與氧化萃取系統的固相除油攪拌槽連接；萃取溶劑發生系統的溶劑發生塔輕質組分出口分別與氧化萃取系統固相除油攪拌槽和重相除油攪拌槽連接。
所述的氧化萃取系統：含油污泥管道與含油污泥調質槽連接，含油污泥調質槽設有攪拌裝置，并設有氧化藥劑加入口，與氧化藥劑加料泵連接，含油污泥調質槽混合液出口連接含油污泥調質槽輸出泵，含油污泥調質槽輸出泵出口與三相分離器連接，三相分離器固相出口與固相除油攪拌槽連接、三相分離器重相出口與重相除油攪拌槽連接、三相分離器液相出口與萃取溶劑發生系統的油水分離器連接；
固相除油攪拌槽物料出口與固相除油攪拌槽出料泵連接，固相除油攪拌槽出料泵出口與兩相分離器連接；重相除油攪拌槽物料出口與重相除油攪拌槽出料泵連接，重相除油攪拌槽出料泵出口與兩相分離器連接，兩相分離器的固相出口與污泥干化系統的干化設備連接、兩相分離器的液相引出口與萃取溶劑發生系統的油水分離器連接。
所述的污泥干化系統：與氧化萃取系統兩相分離器連接的固相螺旋輸送器與干化設備連接，干化設備氣相出口與冷凝器連接，冷凝器與氧化萃取系統的固相除油攪拌槽連接，干化設備設有固相出口。
所述的萃取溶劑發生系統：油水分離器水相出口與污水處理裝置22連接，油相出口與原油罐連接，原油罐設有原油罐輸送泵，原油罐輸送泵出口與溶劑發生塔連接，溶劑發生塔輕質組分出口分別與固相除油攪拌槽和重相除油攪拌槽連接，溶劑發生塔的剩余組分出口與換熱器連接，換熱器后產品送煉油裝置。
所述的溶劑發生塔是由常壓塔和/或減壓塔組成。
一種無害化資源化處理含油污泥處理方法，包括以下步驟：
(1)含油污泥原料自界區外管線，引入原料調質槽，用氧化藥劑進料泵向調質槽中加入氧化藥劑，并持續攪拌，用含油污泥調質槽輸出泵輸送至三相離心機，進行油水、重相、固相分離；
(2)步驟(1)中分離出的油水相輸送至油水分離器，進行油、水分離，分離出的油相進入原油緩沖槽，分離出的水相進入氣浮，進行氣浮除油，除完油后的水外排至界區外；
(3)步驟(2)分離出的原油經原油緩沖槽輸送至萃取劑發生系統的溶劑發生塔，溶劑發生塔蒸餾出的萃取劑分別進入重相除油槽和固相除油槽，溶劑發生塔的塔底油，經換熱器換熱至60℃送至煉油裝置；
(4)步驟(1)分離出的重相進入重相除油槽，向重相除油槽加入氧化藥劑和萃取劑，進行氧化—萃取除油，然后將混合液用重相除油攪拌槽出料泵輸送至兩相離心機，進行油水、固分離；
(5)步驟(1)分離出的固相進入固相除油槽，向固相除油槽加入氧化藥劑和萃取劑，進行氧化—萃取除油，然后將混合液用固相除油攪拌槽出料泵輸至兩相離心機，進行油水、固分離；
(6)步驟(4)和步驟(5)中分離出的油水進入油水分離器；
(7)步驟(4)和步驟(5)中分離出的固相輸送至污泥干化設備，干化后的污泥輸送至界區外；干化過程回收的萃取劑返回至重相除油槽和固相除油槽。
所述的步驟(1)中所述的氧化藥劑有氧化劑、氧化助劑、表面活性劑和分散劑，其中氧化劑為雙氧水、濃硫酸、高錳酸鉀、濃硝酸中的一種或兩種，氧化劑添加量為待處理含油污泥質量的0.05％～0.5％；氧化助劑為金屬氧化物(優選MnO2、Fe2O3、TiO2、CuO)、亞鐵鹽(優選FeSO4、FeCl2、Fe(NO3)2)中的一種或一種以上，氧化助劑的添加量為氧化劑添加量的0.03％～0.06％；表面活性劑為有機磺酸鹽類(優選十二烷基苯磺酸鹽、十六烷基苯磺酸鹽)、有機硫酸鹽類(優選十二烷基硫酸鹽、十六烷基硫酸鹽)、有機鹵化銨(優選十二烷基三甲基溴化銨、十四烷基三甲基氯化銨)中的一種或一種以上，表面活性劑添加量為待處理含油污泥質量的0.01％～0.4％；分散劑為三聚磷酸鈉、偏硅酸鈉、六偏磷酸鈉中的一種或兩種，分散劑添加量為待處理含油污泥質量的0.03％～0.1％。
所述的劑發生塔產生的輕質組分，萃取劑質量：含油污泥質量＝0.5～1.0:1。
所述的一種含油污泥無害化資源化處理系統及處理方法，其特征在步驟(3)所述的溶劑發生塔是由常壓塔和減壓塔組成。
所述的污泥干化是在于經兩相分離器分離出的污泥需經過干化，干化的溫度為130～180℃，干化過程產生的氣體經冷凝回收，用于重相除油槽和固相除油槽中萃取劑的補充劑。
與現有技術相比，本發明的有益效果是：
1、本發明對不同種類的含油污泥具有優異的普適性。
2、本發明所使用的萃取劑來源于含油污泥除油后的回收原油經精餾裝置蒸餾出的輕質組分，不需要從外界采購新的萃取劑，顯著降低了裝置的運行成本。
3、本發明將調質后的含油污泥進行三相分離，形成油水、重相、固相，提高了處理能力。
4、本發明使用的氧化 萃取聯合工藝使處理后的含油污泥指標不僅滿足國家現有環保標準，而且可以回收含油污泥中的原油，產生經濟效益。實現含油污泥資源化無害化目標。
（發明人：王祥;姚飛;黃華;沈鵬飛;康之軍;佘喜春）
