公布日：2022.11.18
申請日：2022.09.14
分類號：B08B3/12(2006.01)I;B08B13/00(2006.01)I;C02F9/04(2006.01)I
摘要
本發明涉及精密工件清洗領域，尤其涉及一種具有污水過濾功能的超聲波循環清洗機。提供一種能夠?qū)ξ鬯M(jìn)行循環使用，減少人工加水頻率的具有污水過濾功能的超聲波循環清洗機。一種具有污水過濾功能的超聲波循環清洗機，包括有底板、超聲波清洗箱、水箱和水泵等；底板左部連接有超聲波清洗箱，底板右后部連接有水箱，底板右前部連接有水泵，超聲波清洗箱與水箱均與水泵連接。超聲波清洗箱內的污水進入儲存箱內進行初步沉淀，沉淀后進入水箱，通過存料筒內的藥液進行二次凈化，凈化后的水通過濾板過濾后進入循環管流回超聲波清洗箱內，如此，能夠?qū)Τ暡ㄇ逑聪鋬?nèi)的污水進行循環過濾，方便超聲波清洗箱持續進行清洗工作，減少更換水的頻率。
權利要求書

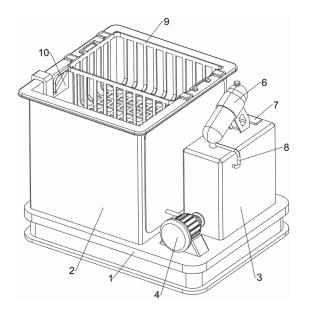

1.一種具有污水過濾功能的超聲波循環清洗機，包括有底板(1)、超聲波清洗箱(2)、水箱(3)、水泵(4)和循環管(41)，底板(1)左部連接有超聲波清洗箱(2)，底板(1)右后部連接有水箱(3)，底板(1)右前部連接有水泵(4)，超聲波清洗箱(2)與水箱(3)均與水泵(4)連接，超聲波清洗箱(2)后側下部與水箱(3)后側下部連接有循環管(41)，其特征在于，還包括有儲水機構(5)和放料機構(6)，超聲波清洗箱(2)內設有用于儲存污水進行初步沉淀的儲水機構(5)，水箱(3)上設有用于對污水進行二次凈化的放料機構(6)。
2.按照權利要求1所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，儲水機構(5)包括有儲存箱(51)和擋板(52)，超聲波清洗箱(2)內下部連接有儲存箱(51)，水泵(4)貫穿超聲波清洗箱(2)與儲存箱(51)連通，超聲波清洗箱(2)左上部滑動式連接有擋板(52)，儲存箱(51)上側左前部開有進水口(53)，擋板(52)下部與儲存箱(51)貼合堵住進水口(53)。
3.按照權利要求2所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，放料機構(6)包括有安裝架(61)、存料筒(62)、投料管(63)、進液管(64)和出液管(65)，水箱(3)上側后部連接有安裝架(61)，安裝架(61)上連接有用于儲存藥液的存料筒(62)，存料筒(62)底部連接有投料管(63)，投料管(63)與水箱(3)連接，投料管(63)上部連接有帶有單向閥的進液管(64)，投料管(63)下部與水箱(3)右側上部之間連接有帶有單向閥的出液管(65)。
4.按照權利要求3所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，還包括有用于將污水與藥液混合的混勻機構(7)，混勻機構(7)包括有升降板(71)、浮板(72)、電機(73)和攪拌葉片(74)，水箱(3)后部滑動式連接有升降板(71)，升降板(71)底部連接有浮板(72)，浮板(72)與水箱(3)滑動式連接，浮板(72)中部連接有電機(73)，電機(73)的輸出軸穿過浮板(72)，電機(73)的輸出軸上連接有攪拌葉片(74)，攪拌葉片(74)位于浮板(72)下方，攪拌葉片(74)轉動對污水與藥液進行攪拌，加速混合凈化。
5.按照權利要求4所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，還包括有用于將藥液擠出的擠出機構(8)，擠出機構(8)包括有安裝板(81)、滑桿(82)、推動板(83)和第一彈簧(84)，水箱(3)內頂部的前部位置連接有安裝板(81)，安裝板(81)中部滑動式連接有滑桿(82)，浮板(72)向上滑動與滑桿(82)接觸，進而擠壓滑桿(82)向上滑動，滑桿(82)上部連接有推動板(83)，推動板(83)位于投料管(63)內且與其滑動式連接，滑桿(82)與安裝板(81)之間連接有第一彈簧(84)，推動板(83)上下滑動將存料筒(62)內的藥液吸入出液管(65)。
6.按照權利要求5所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，還包括有用于放置清洗物件的放置機構(9)，放置機構(9)包括有卡扣(91)、放置籃(92)和提手(93)，超聲波清洗箱(2)上部后部左右對稱連接有兩個卡扣(91)，超聲波清洗箱(2)上部放置有放置籃(92)，放置籃(92)左右兩側均連接有提手(93)。
7.按照權利要求6所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，還包括有用于自動打開或關閉擋板(52)的傳動機構(10)，傳動機構(10)包括有接觸桿(101)、楔形塊(102)和第二彈簧(103)，放置籃(92)左前側連接有接觸桿(101)，擋板(52)上部連接有楔形塊(102)，接觸桿(101)與楔形塊(102)接觸，擋板(52)與超聲波清洗箱(2)之間連接有第二彈簧(103)，第二彈簧(103)處于壓縮狀態。
8.按照權利要求7所述的一種具有污水過濾功能的超聲波循環清洗機，其特征在于，還包括有濾板(11)，水箱(3)內下部連接有濾板(11)。
發明內容
為了克服現有的超聲波清洗機不具備污水過濾功能，無法進行循環用水的缺點，本發明的技術問題是：提供一種能夠?qū)ξ鬯M(jìn)行循環使用，減少人工加水頻率的具有污水過濾功能的超聲波循環清洗機。
一種具有污水過濾功能的超聲波循環清洗機，包括有底板、超聲波清洗箱、水箱、水泵、循環管、儲水機構和放料機構，底板左部連接有超聲波清洗箱，底板右后部連接有水箱，底板右前部連接有水泵，超聲波清洗箱與水箱均與水泵連接，超聲波清洗箱后側下部與水箱后側下部連接有循環管，超聲波清洗箱內設有用于儲存污水進行初步沉淀的儲水機構，水箱上設有用于對污水進行二次凈化的放料機構。
進一步的是，儲水機構包括有儲存箱和擋板，超聲波清洗箱內下部連接有儲存箱，水泵貫穿超聲波清洗箱與儲存箱連通，超聲波清洗箱左上部滑動式連接有擋板，儲存箱上側左前部開有進水口，擋板下部與儲存箱貼合堵住進水口。
進一步的是，放料機構包括有安裝架、存料筒、投料管、進液管和出液管，水箱上側后部連接有安裝架，安裝架上連接有用于儲存藥液的存料筒，存料筒底部連接有投料管，投料管與水箱連接，投料管上部連接有帶有單向閥的進液管，投料管下部與水箱右側上部之間連接有帶有單向閥的出液管。
進一步的是，還包括有用于將污水與藥液混合的混勻機構，混勻機構包括有升降板、浮板、電機和攪拌葉片，水箱后部滑動式連接有升降板，升降板底部連接有浮板，浮板與水箱滑動式連接，浮板中部連接有電機，電機的輸出軸穿過浮板，電機的輸出軸上連接有攪拌葉片，攪拌葉片位于浮板下方，攪拌葉片轉動對污水與藥液進行攪拌，加速混合凈化。
進一步的是，還包括有用于將藥液擠出的擠出機構，擠出機構包括有安裝板、滑桿、推動板和第一彈簧，水箱內頂部的前部位置連接有安裝板，安裝板中部滑動式連接有滑桿，浮板向上滑動與滑桿接觸，進而擠壓滑桿向上滑動，滑桿上部連接有推動板，推動板位于投料管內且與其滑動式連接，滑桿與安裝板之間連接有第一彈簧，推動板上下滑動將存料筒內的藥液吸入出液管。
進一步的是，還包括有用于放置清洗物件的放置機構，放置機構包括有卡扣、放置籃和提手，超聲波清洗箱上部后部左右對稱連接有兩個卡扣，超聲波清洗箱上部放置有放置籃，放置籃左右兩側均連接有提手。
進一步的是，還包括有用于自動打開或關閉擋板的傳動機構，傳動機構包括有接觸桿、楔形塊和第二彈簧，放置籃左前側連接有接觸桿，擋板上部連接有楔形塊，接觸桿與楔形塊接觸，擋板與超聲波清洗箱之間連接有第二彈簧，第二彈簧處于壓縮狀態。
進一步的是，還包括有濾板，水箱內下部連接有濾板。
本發明具有如下優點：1、超聲波清洗箱內的污水進入儲存箱內進行初步沉淀，沉淀后進入水箱，通過存料筒內的藥液進行二次凈化，凈化后的污水通過濾板過來后進入循環管，然后再流回超聲波清洗箱內，如此，能夠?qū)Τ暡ㄇ逑聪鋬?nèi)的污水進行循環過濾，方便超聲波清洗箱持續進行清洗工作，減少更換水的頻率，更方便人們使用。
2、電機運作帶動攪拌葉片轉動，攪拌葉片轉動能夠?qū)λ鋬?nèi)的污水及藥液進行混合，加速凈化效率。
3、浮板向上滑動與滑桿配合，進而使得推動板向上滑動，當浮板向下滑動時，推動板隨之向下滑動復位，如此，能夠在水箱內污水達到一定量后自動添加一定量的藥液。
4、需要進行清洗的物件放入放置籃內，清洗完成后，放置籃提起將清洗的物件前部撈出，方便工作人員拿取。
5、放置籃取出使得接觸桿與楔形塊脫離，進而使得擋板打開，而放置籃復位則使得擋板關閉，如此，能夠在完成一輪清洗后自動使超聲波清洗箱內的水流入儲存箱內進行初步沉淀。
（發明人：姚本江;謝寒劍;范風明;劉錢華）
