公布日：2022.10.18
申請日：2022.07.08
分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種升流式污水處理工藝及污水處理設備，使用了污水處理設備，包括如下步驟：污水以0.3～1m/h的上升流速通過進水管進入設備主體中的厭氧區；向進氣管通入氣體經曝氣管在與污泥留置器B間隔排出，控制污水以上升流速為0.6～2.5m/h垂直向上進入好氧區；混合液回流泵以上升流速為0.6～2m/h垂直上升打回至缺氧區；污水在設備主體內垂直構成的厭氧區、缺氧區及好氧區易產生顆粒污泥，厭氧區、缺氧區及好氧區在設備主體內垂直構成，只有設備主體底部占用地面面積，降低了整個設備占地面積，解決了由厭氧池、缺氧池、好氧池等多個池子單獨占地串聯而成增大了整個設備占地面積的問題。
權利要求書

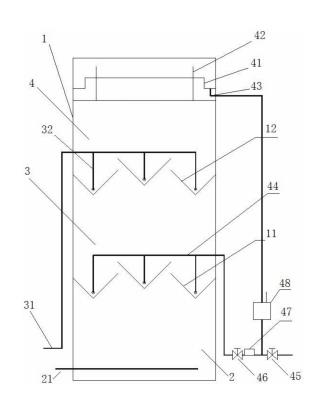

1.一種污水處理設備，其特征在于，包括：設備主體(1)，設備主體(1)內部；污泥留置器A(11)、污泥留置器B(12)，污泥留置器A(11)、污泥留置器B(12)間隔分布安裝在設備主體(1)上，污泥留置器A(11)位于污泥留置器B(12)的下方；污泥留置器A(11)至設備主體(1)底部的設備主體(1)空間形成厭氧區(2)，污泥留置器A(11)至污泥留置器B(12)的設備主體(1)空間形成缺氧區(3)，污泥留置器B(12)至設備主體(1)頂部的設備主體(1)空間形成好氧區(4)，厭氧區(2)、缺氧區(3)及好氧區(4)在設備主體(1)內從下至上依次分布。
2.如權利要求1所述的污水處理設備，其特征在于：還包括一端安裝在位于厭氧區(2)段所述設備主體(1)內部的進水管(21)，進水管(21)另一端外置于設備主體(1)外部，進水管(21)與厭氧區(2)連通。
3.如權利要求1所述的污水處理設備，其特征在于：還包括一端安裝在位于缺氧區(3)段所述設備主體(1)內部的進氣管(31)，進氣管(31)另一端外置于設備主體(1)外部與風機出氣口連通，進氣管(31)上連通有垂直于設備主體(1)截面的曝氣管(32)，曝氣管(32)底部與污泥留置器B(12)有間隔。
4.如權利要求2或3所述的污水處理設備，其特征在于：還包括安裝在位于好氧區(4)頂部處的所述設備主體(1)上的出水堰(41)；還包括安裝出水堰(41)上擋住泡沫的隔泡擋板(42)。
5.如權利要求4所述的污水處理設備，其特征在于：還包括一端與出水堰(41)連通的出水管(43)，出水管(43)另一端下延至厭氧區(2)外部后上升連通缺氧區(3)段的所述設備主體(1)內，出水管(43)另一端與缺氧區(3)連通，出水管(43)上連通有混合液回流管(44)，混合液回流管(44)與設備主體(1)截面垂直在污泥留置器A(11)上，混合液回流管(44)與污泥留置器A(11)有間隔。
6.如權利要求5所述的污水處理設備，其特征在于：還包括與位于厭氧區(2)外部的出水管(43)連通的排水閥門(45)。
7.如權利要求6所述的污水處理設備，其特征在于：還包括安裝在位于厭氧區(2)外部的所述出水管(43)上并且與排水閥門(45)并聯的控制閥門(46)，控制閥門(46)后端的出水管(43)上安裝有混合液回流泵(47)。
8.如權利要求7所述的污水處理設備，其特征在于：位于排水閥門(45)上段的所述出水管(43)上安裝有排氣的排氣裝置(48)，通過排氣裝置(48)將出水管(43)內的空氣排出。
9.如權利要求1所述的污水處理設備，其特征在于：所述污泥留置器A(11)和污泥留置器B(12)均為三個，位于中間個的所述污泥留置器A(11)高于兩側的所述污泥留置器A(11)，使得污泥留置器A(11)之間存在間隙；位于中間個的所述污泥留置器B(12)高于兩側的所述污泥留置器B(12)，使得污泥留置器B(12)之間存在間隙。
10.一種升流式污水處理工藝，其特征在于，使用了污水處理設備，包括如下步驟：使污水以0.3-1m/h的上升流速通過進水管(21)進入設備主體(1)中的厭氧區(2)；向進氣管(31)通入氣體經曝氣管(32)在與污泥留置器B(12)間隔排出，控制污水以上升流速為0.6-2.5m/h垂直向上進入好氧區(4)；混合液回流泵(47)以上升流速為0.6-2m/h垂直上升打回至缺氧區(2)。
發明內容
為解決上述技術問題，本發明提供了一種使用污水處理設備完成的升流式污水處理工藝。
本發明還提供了一種污水處理設備。
本發明通過以下技術方案得以實現。
本發明提供的一種升流式污水處理工藝，使用了污水處理設備，包括如下步驟：
使污水以0.3-1m/h的上升流速通過進水管進入設備主體中的厭氧區；向進氣管通入氣體經曝氣管在與污泥留置器B間隔排出，控制污水以上升流速為0.6-2.5m/h垂直向上進入好氧區；混合液回流泵以上升流速為0.6-2m/h垂直上升打回至缺氧區。
本申請的一種污水處理設備，包括：
設備主體，設備主體內部；
污泥留置器A、污泥留置器B，污泥留置器A、污泥留置器B間隔分布安裝在設備主體上，污泥留置器A位于污泥留置器B的下方；污泥留置器A至設備主體底部的設備主體空間形成厭氧區，污泥留置器A至污泥留置器B的設備主體空間形成缺氧區，污泥留置器B至設備主體頂部的設備主體空間形成好氧區，厭氧區、缺氧區及好氧區在設備主體內從下至上依次分布。
還包括一端安裝在位于厭氧區段所述設備主體內部的進水管，進水管另一端外置于設備主體外部，進水管與厭氧區連通。
還包括一端安裝在位于缺氧區段所述設備主體內部的進氣管，進氣管另一端外置于設備主體外部與風機出氣口連通，進氣管上連通有垂直于設備主體截面的曝氣管，曝氣管底部與污泥留置器B有間隔。
還包括安裝在位于好氧區頂部處的所述設備主體上的出水堰；還包括安裝出水堰上擋住泡沫的隔泡擋板。
還包括一端與出水堰連通的出水管，出水管另一端下延至厭氧區外部后上升連通缺氧區段的所述設備主體內，出水管另一端與缺氧區連通，出水管上連通有混合液回流管，混合液回流管與設備主體截面垂直在污泥留置器A上，混合液回流管與污泥留置器A有間隔。
還包括與位于厭氧區外部的出水管連通的排水閥門；還包括安裝在位于厭氧區外部的所述出水管上并且與排水閥門并聯的控制閥門，控制閥門后端的出水管上安裝有混合液回流泵。
位于排水閥門上段的所述出水管上安裝有排氣的排氣裝置，通過排氣裝置將出水管內的空氣排出。
所述污泥留置器A和污泥留置器B均為三個，位于中間個的所述污泥留置器A高于兩側的所述污泥留置器A，使得污泥留置器A之間存在間隙；位于中間個的所述污泥留置器B高于兩側的所述污泥留置器B，使得污泥留置器B之間存在間隙。
本發明的有益效果在于：污水在設備主體內垂直構成的厭氧區、缺氧區及好氧區易產生顆粒污泥，厭氧區、缺氧區及好氧區在設備主體內垂直構成，只有設備主體底部占用地面面積，降低了整個設備占地面積，解決了由厭氧池、缺氧池、好氧池等多個池子單獨占地串聯而成增大了整個設備占地面積的問題。
（發明人：趙浩東）
