公布日：2022.03.01

申請日：2021.11.30

分類號：C02F1/52(2006.01)I

摘要

本發明涉及污水處理的技術領域，特別是涉及一種高效沉淀污水處理裝置，包括混合桶、第一導水管和收集倉，所述混合桶底部為錐形，所述收集倉位于所述混合桶的下方，所述收集倉通過所述第一導水管與所述混合桶連通，所述收集倉內設置有離心機構，所述收集倉外壁上側連通設置有多個第二導水管，所述第二導水管的頂部與所述混合桶中部連通，所述混合桶內壁頂部安裝有集水桶；通過采用慣性分離雜質的方式，可方便加速雜質與污水分離速度，提高分離效率，同時通過采用循環分流混合的方式，可方便使絮凝劑對污水中的雜質進行全面沉降處理，提高污水處理效果。

權利要求書

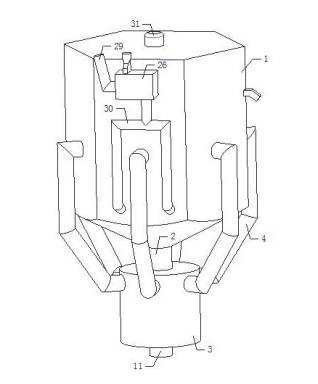

1.一種高效沉淀污水處理裝置，其特征在于，包括混合桶（1）、第一導水管（2）和收集倉（3），所述混合桶（1）底部為錐形，所述收集倉（3）位于所述混合桶（1）的下方，所述收集倉（3）通過所述第一導水管（2）與所述混合桶（1）連通，所述收集倉（3）內設置有離心機構，所述收集倉（3）外壁上側連通設置有多個第二導水管（4），所述第二導水管（4）的頂部與所述混合桶（1）中部連通，所述混合桶（1）內壁頂部安裝有集水桶（5），所述集水桶（5）外壁中部開設有濾孔，所述集水桶（5）底部連通安裝有溢流管（6），所述溢流管（6）的輸出端穿過所述混合桶（1）；所述離心機構包括轉動安裝在所述收集倉（3）內壁頂部的轉動環（7），所述轉動環（7）底部安裝有多個弧形離心板（8），所述弧形離心板（8）偏離所述第一導水管（2）；所述混合桶（1）外壁上安裝有預混機構，所述預混機構與所述混合桶（1）連通。

2.根據權利要求1所述的一種高效沉淀污水處理裝置，其特征在于，所述收集倉（3）內滑動設置有集污斗（9），所述集污斗（9）底部安裝有多個彈性支撐機構，多個彈性支撐機構之間設置有第一導污管（10），所述第一導污管（10）連通安裝在所述集污斗（9）的底部中間位置，所述第一導污管（10）的外側滑動套裝有第二導污管（11），所述第二導污管（11）的底部穿過所述收集倉（3）底部；所述第一導污管（10）內豎向設置有立柱（12），所述立柱（12）底部安裝有多個固定桿（13），所述固定桿（13）的外端固定在所述第二導污管（11）內壁上，所述立柱（12）頂部位于所述第一導污管（10）內，所述立柱（12）頂部安裝有封柱（14），所述封柱（14）頂部伸出至所述第一導污管（10）的外側，所述封柱（14）的頂部設置為錐形，所述封柱（14）的外壁對所述第一導污管（10）內部進行封堵；所述立柱（12）的外壁上安裝有多個第一板簧（15），所述第一板簧（15）的外端轉動安裝有轉動柱（16），所述轉動柱（16）與所述第一導污管（10）底部接觸。

3.根據權利要求2所述的一種高效沉淀污水處理裝置，其特征在于，所述彈性支撐機構包括滑套（17），所述滑套（17）安裝在所述收集倉（3）內側壁上，所述滑套（17）內滑動設置有滑桿（18），所述滑桿（18）頂部固定在所述集污斗（9）底部，所述滑桿（18）底部安裝有限位板（19），所述限位板（19）上安裝有第二板簧（20），所述第二板簧（20）的外端安裝在所述滑套（17）的外壁上。

4.根據權利要求3所述的一種高效沉淀污水處理裝置，其特征在于，所述第二導水管（4）輸出端設置有二級擴散機構；所述二級擴散機構包括擴散桶（21），所述擴散桶（21）朝向所述第二導水管（4）的側壁為錐形，所述擴散桶（21）轉動安裝在所述第二導水管（4）輸出端上，并且所述擴散桶（21）與所述第二導水管（4）連通，所述擴散桶（21）錐形側壁上開設有多個斜孔，所述擴散桶（21）的外側套設有球面斗（22），所述球面斗（22）開口朝向所述混合桶（1）內部，所述球面斗（22）轉動安裝在所述混合桶（1）內側壁上，所述球面斗（22）的內部傾斜安裝有多個導流板（23），所述導流板（23）傾斜方向與所述斜孔傾斜方向相反。

5.根據權利要求4所述的一種高效沉淀污水處理裝置，其特征在于，所述混合桶（1）內部下側設置有錐形導流斗（24），所述錐形導流斗（24）與所述混合桶（1）底部接近，所述錐形導流斗（24）底部安裝有多根支撐桿（25），所述支撐桿（25）固定在所述混合桶（1）內壁上。

6.根據權利要求5所述的一種高效沉淀污水處理裝置，其特征在于，所述預混機構包括安裝在所述混合桶（1）外壁上的預混箱（26），所述預混箱（26）內傾斜安裝有引流板（27），所述引流板（27）頂部開設有多個漏孔；所述預混箱（26）外壁上連通安裝有進料管（28）和進水管（29），所述預混箱（26）底部連通安裝有三通管（30），所述三通管（30）的兩個輸出端均連通安裝在所述混合桶（1）上。

7.根據權利要求6所述的一種高效沉淀污水處理裝置，其特征在于，所述混合桶（1）頂部安裝有第一電機（31），所述第一電機（31）輸出端安裝有轉軸（32），所述轉軸（32）底部伸入至所述混合桶（1）內并轉動安裝在所述錐形導流斗（24）頂部，所述轉軸（32）外壁上安裝有多根攪拌桿（33）。

8.根據權利要求7所述的一種高效沉淀污水處理裝置，其特征在于，所述轉動環（7）底部外側設置有齒，所述收集倉（3）外壁上安裝有第二電機（34），所述第二電機（34）輸出端安裝有齒輪（35），所述齒輪（35）位于所述收集倉（3）內，并且所述齒輪（35）與所述轉動環（7）上的齒嚙合連接。

發明內容

為解決上述技術問題，本發明提供一種高效沉淀污水處理裝置。

為了達到上述目的，本發明所采用的技術方案是：

高效沉淀污水處理裝置，包括混合桶、第一導水管和收集倉，所述混合桶底部為錐形，所述收集倉位于所述混合桶的下方，所述收集倉通過所述第一導水管與所述混合桶連通，所述收集倉內設置有離心機構，所述收集倉外壁上側連通設置有多個第二導水管，所述第二導水管的頂部與所述混合桶中部連通，所述混合桶內壁頂部安裝有集水桶，所述集水桶外壁中部開設有濾孔，所述集水桶底部連通安裝有溢流管，所述溢流管的輸出端穿過所述混合桶；

所述離心機構包括轉動安裝在所述收集倉內壁頂部的轉動環，所述轉動環底部安裝有多個弧形離心板，所述弧形離心板偏離所述第一導水管；

所述混合桶外壁上安裝有預混機構，所述預混機構與所述混合桶連通。

進一步地，所述收集倉內滑動設置有集污斗，所述集污斗底部安裝有多個彈性支撐機構，多個彈性支撐機構之間設置有第一導污管，所述第一導污管連通安裝在所述集污斗的底部中間位置，所述第一導污管的外側滑動套裝有第二導污管，所述第二導污管的底部穿過所述收集倉底部；

所述第一導污管內豎向設置有立柱，所述立柱底部安裝有多個固定桿，所述固定桿的外端固定在所述第二導污管內壁上，所述立柱頂部位于所述第一導污管內，所述立柱頂部安裝有封柱，所述封柱頂部伸出至所述第一導污管的外側，所述封柱的頂部設置為錐形，所述封柱的外壁對所述第一導污管內部進行封堵；

所述立柱的外壁上安裝有多個第一板簧，所述第一板簧的外端轉動安裝有轉動柱，所述轉動柱與所述第一導污管底部接觸。

進一步地，所述彈性支撐機構包括滑套，所述滑套安裝在所述收集倉內側壁上，所述滑套內滑動設置有滑桿，所述滑桿頂部固定在所述集污斗底部，所述滑桿底部安裝有限位板，所述限位板上安裝有第二板簧，所述第二板簧的外端安裝在所述滑套的外壁上。

進一步地，所述第二導水管輸出端設置有二級擴散機構；

所述二級擴散機構包括擴散桶，所述擴散桶朝向所述第二導水管的側壁為錐形，所述擴散桶轉動安裝在所述第二導水管輸出端上，并且所述擴散桶與所述第二導水管連通，所述擴散桶錐形側壁上開設有多個斜孔，所述擴散桶的外側套設有球面斗，所述球面斗開口朝向所述混合桶內部，所述球面斗轉動安裝在所述混合桶內側壁上，所述球面斗的內部傾斜安裝有多個導流板，所述導流板傾斜方向與所述斜孔傾斜方向相反。

進一步地，所述混合桶內部下側設置有錐形導流斗，所述錐形導流斗與所述混合桶底部接近，所述錐形導流斗底部安裝有多根支撐桿，所述支撐桿固定在所述混合桶內壁上。

進一步地，所述預混機構包括安裝在所述混合桶外壁上的預混箱，所述預混箱內傾斜安裝有引流板，所述引流板頂部開設有多個漏孔；

所述預混箱外壁上連通安裝有進料管和進水管，所述預混箱底部連通安裝有三通管，所述三通管的兩個輸出端均連通安裝在所述混合桶上。

進一步地，所述混合桶頂部安裝有第一電機，所述第一電機輸出端安裝有轉軸，所述轉軸底部伸入至所述混合桶內并轉動安裝在所述錐形導流斗頂部，所述轉軸外壁上安裝有多根攪拌桿。

進一步地，所述轉動環底部外側設置有齒，所述收集倉外壁上安裝有第二電機，所述第二電機輸出端安裝有齒輪，所述齒輪位于所述收集倉內，并且所述齒輪與所述轉動環上的齒嚙合連接。

與現有技術相比本發明的有益效果為：通過采用慣性分離雜質的方式，可方便加速雜質與污水分離速度，提高分離效率，同時通過采用循環分流混合的方式，可方便使絮凝劑對污水中的雜質進行全面沉降處理，提高污水處理效果。

（發明人：石維維;楊良針;鐘桂英;文洋;李宗建）
