公布日：2022.03.08
申請日：2021.12.30
分類號：C02F9/06(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種混凝‑電化學催化氧化處理高鹽度有機廢水的方法，包括混凝處理、電化學催化氧化與鐵碳微電極耦合處理、電芬頓處理、雙極膜酸堿再生處理，通過技術集成與控制系統有效控制，對高鹽度有機廢水進行處理，實現COD和氨氮的大幅度降解，廢水中的無機鹽制備成酸和堿，最終實現高鹽廢水零排放。本發明方法，可在常溫常壓不需要調節pH的條件下進行，并對電化學反應中產生的尾氣進行了有效吸收，不產生二次污染；在處理高鹽度廢水的過程中，不需要額外添加氯化鈉、硫酸鈉等可溶性鹽；適用于工業高鹽廢水中COD和氨氮的深度處理，氧化效果強，處理效率高。
權利要求書
1.一種混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于包括以下步驟：（1）將高鹽度有機廢水通入混凝槽中，并通過配藥系統投入絮凝劑進行混凝處理；（2）混凝處理后的出水進入電催化氧化與鐵碳微電極耦合處理槽進行電化學催化氧化與鐵碳微電極耦合處理；（3）電化學催化氧化與鐵碳微電極耦合處理后的出水進入電芬頓處理槽進行電芬頓處理；（4）電芬頓處理后的出水進入雙極膜酸堿再生系統進行雙極膜酸堿再生。
2.根據權利要求1所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：所述混凝槽為帶機械攪拌的反應器，所述反應器由4個通過自溢相連的進水槽組成，進水槽內設有攪拌機，攪拌機采用垂直式攪拌。
3.根據權利要求2所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：通過計量泵向進水槽內投加絮凝劑，向所述的通過自溢相連的第一個進水槽添加1×104-1×107ppm的氫氧化鈉，向通過自溢相連的第二個進水槽添加1×104-1×107ppm的碳酸鈉，通過自溢相連的第三個進水槽添加1×103-1×106ppm的陽離子型凝聚劑，陽離子型凝聚劑包括無機鹽類、聚合無機鹽、金屬氧化物；向通過自溢相連的第四個進水槽添加1×102-1×106ppm水溶性長鏈化合物絮凝劑，水溶性長鏈化合物絮凝劑包括聚丙烯酰胺、聚丙烯酸鈉、聚乙烯亞胺。
4.根據權利要求1所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：電催化氧化與鐵碳微電極耦合處理槽的陽極為碳基電極，陰極為鈦板或者有涂層的鈦板，電極間距為1-2cm，電化學催化氧化處理中電化學反應過程采用恒定電流密度控制電解反應，電流密度在400A/m2-1000A/m2，處理時間為60-120min。
5.根據權利要求4所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：電解槽內鐵碳顆粒的投加量為60-90mg/L。
6.根據權利要求1所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：為防止酸性氣體產生溢出電解槽，電解槽連接吸收裝置，吸收裝置中吸收液采用質量濃度為10-20%的氫氧化鈉溶液作為吸收液。
7.根據權利要求1所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：電芬頓處理槽的陽極為鐵電極，陰極為石墨，陰陽極板間隔為1-2cm，電流密度在20A/m2-60A/m2，反應時間為60-120min。
8.根據權利要求1所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：所述雙極膜酸堿再生系統采用雙極膜電滲析系統，雙極膜電滲析系統由三組膜堆組成，每組膜堆由陽膜、陰膜、雙極膜組成，三組膜堆串聯而成；膜堆酸室、堿室、鹽室進水壓力在1.0-1.2Mpa，出口壓力在0.4-0.8Mpa，極水進水壓力在0.8-1Mpa，出水壓力在0.5-0.8Mpa，酸室、堿室、鹽室進水流量在3-4m3/h，極水進水流量在6-8m3/h；膜堆中的變壓器將交流電轉變成直流電，電壓在操作電壓在90-120V。
9.根據權利要求8所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：在操作過程中，先保持酸室、堿室、鹽室與極室流量和壓力穩定后，再打開電源；雙極膜電滲析系統起始酸濃度為0.03-0.05mol∙L-1HCl，起始?jí)A濃度為0.03-0.05mol∙L-1NaOH，極室為0.2-0.4mol∙L-1Na2SO4；雙極膜酸堿再生系統中，酸、堿和鹽的流量比為1:1:1，極水流量為酸與堿流量之和；雙極膜電滲析系統操作電流保持恒流狀態，膜上電流密度為30-60mA/cm2，雙極膜電滲析膜前與膜后壓力差保持在0.2Mpa以內，鹽室電導率保持在大于10ms/cm。
10.根據權利要求1-9任一所述的混凝-電化學催化氧化處理高鹽度有機廢水的方法，其特征在于：所述混凝槽、電催化氧化與鐵碳微電極耦合處理槽、電芬頓處理槽、雙極膜電滲析系統進出口裝有流量控制器，流量控制器與控制系統連接，控制系統能夠?qū)崟r(shí)接收到各個單元的流量變化；配藥系統、混凝槽、電催化氧化與鐵碳微電極耦合處理槽、電芬頓處理槽、雙極膜電滲析系統出口均裝有在線COD檢測儀、氨氮檢測儀、硬度檢測儀、電導檢測儀，在線COD檢測儀、氨氮檢測儀、硬度檢測儀、電導檢測儀與控制系統連接，控制系統能夠?qū)崟r(shí)控制各個單元的出口參數變化；配藥系統能夠在控制系統控制下，根據進水水質實時調節配藥系統投加藥劑的濃度與流量，進而達到最佳的去除效果；控制系統能夠?qū)崟r(shí)監測各單元出水水質變化，實時動態調整各單元運行，保證出水指標正常。
發明內容
本發明旨在提供的一種針對高鹽度有機廢水處理的技術方案，即一種混凝-電化學催化氧化工業高鹽度廢水的方法，用于降低廢水中有機物和氨氮，實現工業高鹽廢水中COD和氨氮的深度處理，實現廢水零排放目標。本發明提供的混凝-電化學催化氧化處理高鹽度有機廢水的方法，適用于不同pH的廢水，無需調節酸堿，避免產生各類副反應。其適用于工業高鹽廢水中COD和氨氮的深度處理，其氧化效果強，處理效率高，能夠?yàn)楹罄m(xù)深度處理提供良好的進水保障。雙極膜法處理高鹽廢水，一方面設備投資費用相對降低，能耗低，另一方面采用雙極膜電滲析技術處理高鹽廢水，在進行脫鹽的同時生產對應的酸（鹽酸、硫酸）和堿（氫氧化鈉），既可以達到廢水處理的目標，同時實現廢水的資源化。產生的酸堿可以用于設備和膜的清洗，也可以進一步進行濃縮，達到一定的純度，充分實現了廢鹽的資源化，不存在二次污染，既有經濟效益又有環境效益，是一種經濟又環保的廢水處理方法。

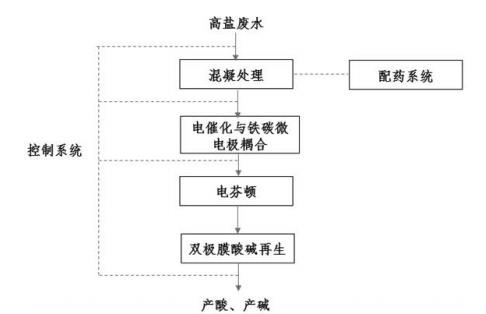

實現本發明的技術方案是：一種混凝-電化學催化氧化處理高鹽度有機廢水的方法，高鹽廢水在控制系統控制下經過混凝處理、電化學催化氧化與鐵碳微電極耦合處理、電芬頓處理、雙極膜酸堿再生系統后，廢水中的有機物被去除，廢水中的無機物通過雙極膜制備成酸和堿，具體包括以下步驟：（1）將高鹽度有機廢水通入混凝槽中，并通過配藥系統投入絮凝劑進行混凝處理；（2）混凝處理后的出水進入電催化氧化與鐵碳微電極耦合處理槽進行電化學催化氧化與鐵碳微電極耦合處理；（3）電化學催化氧化與鐵碳微電極耦合處理后的出水進入電芬頓處理槽進行電芬頓處理；（4）電芬頓處理后的出水進入雙極膜酸堿再生系統進行雙極膜酸堿再生。
進一步，所述混凝槽為帶機械攪拌的反應器，所述反應器由4個通過自溢相連的進水槽組成，進水槽內設有攪拌機，攪拌機采用垂直式攪拌。
進一步，通過計量泵向進水槽內投加絮凝劑，向所述的通過自溢相連的第一個進水槽添加1×104-1×107ppm的氫氧化鈉，向通過自溢相連的第二個進水槽添加1×104-1×107ppm的碳酸鈉，通過自溢相連的第三個進水槽添加1×103-1×106ppm的陽離子型凝聚劑，陽離子型凝聚劑包括無機鹽類、聚合無機鹽、金屬氧化物；向通過自溢相連的第四個進水槽添加1×102-1×106ppm水溶性長鏈化合物絮凝劑，水溶性長鏈化合物絮凝劑包括聚丙烯酰胺、聚丙烯酸鈉、聚乙烯亞胺。
進一步，電催化氧化與鐵碳微電極耦合處理槽的陽極為碳基電極，陰極為鈦板或者有涂層的鈦板，電極間距為1-2cm，電化學催化氧化處理中電化學反應過程采用恒定電流密度控制電解反應，電流密度在400A/m2-1000A/m2，處理時間為60-120min。
進一步，電解槽內鐵碳顆粒的投加量為60-90mg/L。
進一步，為防止酸性氣體產生溢出電催化氧化與鐵碳微電極耦合處理槽，電催化氧化與鐵碳微電極耦合處理槽連接吸收裝置，吸收裝置中的吸收液采用質量濃度為10-20%的氫氧化鈉溶液作為吸收液。
進一步，電芬頓處理槽的陽極為鐵電極，陰極為石墨，陰陽極板間隔為1-2cm，電流密度在20A/m2-60A/m2，反應時間為60-120min。
進一步，所述雙極膜酸堿再生系統采用雙極膜電滲析系統，雙極膜電滲析系統由三組膜堆組成，每組膜堆由陽膜、陰膜、雙極膜組成，三組膜堆串聯而成；膜堆酸室、堿室、鹽室進水壓力在1.0-1.2Mpa，出口壓力在0.4-0.8Mpa，極水進水壓力在0.8-1Mpa，出水壓力在0.5-0.8Mpa，酸室、堿室、鹽室進水流量在3-4m3/h，極水進水流量在6-8m3/h；膜堆中的變壓器將交流電轉變成直流電，電壓在操作電壓在90-120V。
進一步，在操作過程中，先保持酸室、堿室、鹽室與極室流量和壓力穩定后，再打開電源；雙極膜電滲析系統起始酸濃度為0.03-0.05mol∙L-1HCl，起始?jí)A濃度為0.03-0.05mol∙L-1NaOH，極室為0.2-0.4mol∙L-1Na2SO4；雙極膜酸堿再生系統中，酸、堿和鹽的流量比為1:1:1，極水流量為酸與堿流量之和；雙極膜電滲析系統操作電流保持恒流狀態，膜上電流密度為30-60mA/cm2，雙極膜電滲析膜前與膜后壓力差保持在0.2Mpa以內，鹽室電導率保持在大于10ms/cm。
進一步，所述混凝槽、電催化氧化與鐵碳微電極耦合處理槽、電芬頓處理槽、雙極膜電滲析系統進出口裝有流量控制器，流量控制器與控制系統連接，控制系統能夠?qū)崟r(shí)接收到各個單元的流量變化；配藥系統、混凝槽、電催化氧化與鐵碳微電極耦合處理槽、電芬頓處理槽、雙極膜電滲析系統出口均裝有在線COD檢測儀、氨氮檢測儀、硬度檢測儀、電導檢測儀，在線COD檢測儀、氨氮檢測儀、硬度檢測儀、電導檢測儀與控制系統連接，控制系統能夠?qū)崟r(shí)控制各個單元的出口參數變化；所述的混凝處理能夠在控制系統的控制下根據進水水質實時調節投加藥劑量，出水口裝有在線檢測裝置能夠?qū)崟r(shí)檢測出水COD、氨氮、硬度，通過檢測裝置能夠?qū)⒈O(jiān)測值反饋至控制系統，控制系統接收到信號后，可以實時調節進水量。當出水硬度超過檢測值時，控制系統能夠控制計量泵，增加氫氧化鈉和碳酸鈉的投加量，進而減少鈣鎂離子，保證出水硬度。
配藥系統能夠在控制系統控制下，根據進水水質實時調節配藥系統投加藥劑的濃度與流量，進而達到最佳的去除效果；配藥系統含有藥劑為無機絮凝劑、無機高分子絮凝劑、有機陽離子高分子絮凝劑、有機陰離子高分子絮凝劑、天然高分子絮凝劑的一種或者幾種，根據進水水質更夠自動匹配最佳的藥劑，進而達到最佳的去除效果。
控制系統能夠?qū)崟r(shí)監測各單元出水水質變化，實時動態調整各單元運行，保證出水指標正常。
電催化氧化與鐵碳微電極耦合處理槽，在處理中電極，陽極為碳基電極，例如石墨電極，陰極為鈦板或者有涂層的鈦板，電極形狀不做規定，柱狀及片狀等其他形狀均可，電催化氧化與鐵碳微電極耦合處理槽中的兩電極間距為1-2cm。電化學催化氧化處理中電化學反應過程采用恒定電流密度控制電解反應，控制系統根據進水水質可以調節不同的電流密度，電流密度在400A/m2-1000A/m2�？刂葡到y(tǒng)能夠?qū)崟r(shí)監測處理槽中COD與氨氮變化情況，進而控制電化學催化氧化處理電化學反應器中的化學反應時間。
所述的電化學催化氧化與鐵碳微電極耦合處理是在電催化氧化與鐵碳微電極耦合處理槽中添加了鐵碳顆粒，在廢水中形成鐵碳微電極，提高電流利用效率，強化電催化氧化的處理效果。以活性炭為原料，氯化鐵和硫酸亞鐵為鐵源，使用共沉淀和煅燒的方法制備鐵及磁性活性炭。隨后制備好的鐵碳顆粒投加到高鹽廢水中，鐵碳顆粒在高鹽廢水中形成無數的微電場進一步降解有機物。含有磁性的鐵碳顆粒，廢水處理完成后，通過磁性可以迅速將鐵碳顆粒進行回收。
磁性活性炭相對于普通活性炭，使用后的活性碳需要進行分離和再生處理，常用的分離方法有過濾，離心和自然沉降。但是這些方法存在價格昂貴，操作復雜，沉降速率慢，分離效率低。將賦磁劑與活性炭結合制備出磁性活性炭通過磁場進行分離，該方法具有簡單易于操作的特點可以有效的解決粉末活性炭的分離問題。通過添加磁性活性炭，不但提高了處理效果，同時也解決了廢水處理后活性炭分離的問題。
所述電化學催化氧化處理電化學反應時，為防止有氯氣等酸性氣體產生溢出反應器，連接10-20%氫氧化鈉吸收液。
所述的電芬頓處理，陽極電極為鐵電極，陰極為石墨，控制系統能夠控制電流密度進行電芬頓反應，根據進水水質調節反應時間，陰陽極板間隔為1-2cm，陰陽極板各50片，依次交替組合排列。廢水經過電化學催化氧化與鐵碳微電極耦合處理后，其中的有機物由長鏈變成短鏈、環狀變直鏈。廢水將電芬頓處理，利用電芬頓產生的羥基自由基直接將有機物氧化成二氧化碳，進而去除有機物。
與現有技術相比，本發明技術方法對處理高鹽度廢水有以下獨特的優勢：在常溫常壓、不需要調節pH的條件下進行；通過鐵碳微顆粒的投加，可以在電催化氧化處理過程增加微小的電極，進一步提高處理效果，鐵碳顆粒為磁性顆粒，方便回收利用。不要額外添加氯化鈉、硫酸鈉等可溶性鹽；對電化學反應中產生的尾氣進行了有效吸收，不產生二次污染；工藝流程短、處理效果穩定、操作方便；所有單元可以在控制系統的控制下，進行自動運行，控制系統可以根據進水水質變化，實時動態調整各單元的進出口流量、藥劑投加量。經過電化學氧化，大分子有機物可被降解為小分子有機物，適用于后續的深度去除有機物和脫鹽處理裝置的進水要求，明顯提高后續工藝的處理效率。本發明采用雙極膜法將鹽制成酸和堿，相對于傳統的蒸發濃縮脫鹽，是通過蒸發結晶將廢水蒸發，產生了氯化鈉和硫酸鈉等混鹽，混鹽需要進一步處理，甚至需要作為危廢處理。雙極膜法處理高鹽廢水，一方面設備投資費用相對降低，能耗低，另一方面采用雙極膜電滲析技術處理高鹽廢水，在進行脫鹽的同時生產對應的酸（鹽酸、硫酸）和堿（氫氧化鈉），既可以達到廢水處理的目標，同時實現廢水的資源化。產生的酸堿可以用于設備和膜的清洗，也可以進一步進行濃縮，達到一定的純度，充分實現了廢鹽的資源化，不存在二次污染，既有經濟效益又有環境效益，是一種經濟又環保的廢水處理方法。
（發明人：張曼曼;劉艷杰;聶毅;翟棟）
