公布日：2022.03.04
申請日：2021.08.31
分類號：C02F9/04(2006.01)I;C02F101/14(2006.01)N
摘要
本發明涉及一種深度處理含氟廢水的污水處理工藝，包括如下步驟：將含氟廢水輸入到調節池中進行處理；污水輸入到一次氧化池中利用酸、堿溶液進行處理；污水輸入到二次氧化池中利用酸、堿溶液進行二次處理；污水輸入到綜合調節池中，同時向綜合調節池輸入生活污水；污水輸入到pH調整池中，pH調整池中還輸入外部的氫氧化鈉溶液；污水輸入到快混池中，快混池中還輸入外部的PAC溶液；污水輸入到膠羽池中，膠羽池中還輸入外部的PAM溶液；污水輸入到沉淀池中，沉淀池用于污水進行沉淀；污水輸入到中和池中，中和池中輸入外部的第二硫酸溶液；污水輸入到排放池中，完成含氟廢水的的處理。
權利要求書

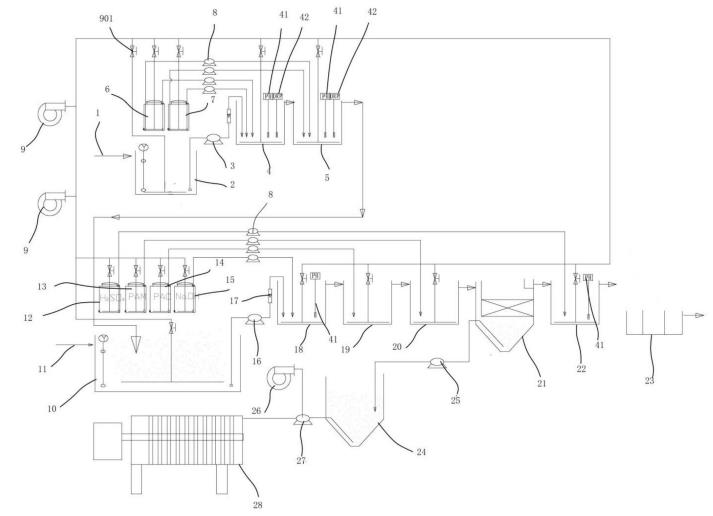

1.一種深度處理含氟廢水的污水處理工藝，其特征在于，包括如下步驟：S1、將含氟廢水(1)輸入到調節池(2)中進行處理，所述調節池(2)用于對含氟廢水(1)進行初步沉降的調節；S2、將步驟S1處理后的污水通過第一提升泵(3)輸入到一次氧化池(4)中利用酸、堿溶液進行處理；S3、將步驟S2處理后的污水輸入到二次氧化池(5)中利用酸、堿溶液進行二次處理；S4、將步驟S3處理后的污水輸入到綜合調節池(10)中，同時向綜合調節池(10)輸入生活污水(11)；S5、將步驟S4處理后的污水輸入到pH調整池(18)中，所述pH調整池(18)中還輸入外部的氫氧化鈉溶液(15)；S6、將步驟S5處理后的污水輸入到快混池(19)中，所述快混池(19)中還輸入外部的PAC溶液(14)；S7、將步驟S6處理后的污水輸入到膠羽池(20)中，所述膠羽池(20)中還輸入外部的PAM溶液(13)；S8、將步驟S7處理后的污水輸入到沉淀池(21)中，所述沉淀池(21)用于污水進行沉淀；S9、將步驟S8處理后的污水輸入到中和池(22)中，所述中和池(22)中輸入外部的第二硫酸溶液(12)；S10、將步驟S9處理后的污水輸入到排放池(23)中，完成含氟廢水的的處理。
2.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：所述步驟S2/S3中酸、堿分別為第一硫酸溶液(7)、氫氧化鈣溶液(6)溶液。
3.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：所述沉淀池(21)的底部還連接第一污泥泵(25)，所述第一污泥泵(25)連接污泥濃縮池(24)，所述污泥濃縮池(24)連接第二污泥泵(27)，所述第二污泥泵(27)連接污泥脫水機(28)。
4.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：所述第二污泥泵(27)還連接有空壓機(26)。
5.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：還包括鼓風機(9)，所述鼓風機(9)的空氣管上并聯連接有多個氣閥(901)，所述多個氣閥(901)分別通過管路連接至所述調節池(2)、一次氧化池(4)、二次氧化池(5)、氫氧化鈣溶液(6)、第一硫酸溶液(7)、綜合調節池(10)、第二硫酸溶液(12)、PAM溶液(13)、PAC溶液(14)、氫氧化鈉溶液(15)、pH調整池(18)、快混池(19)、膠羽池(20)中和池(22)中。
6.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：所述一次氧化池(4)/二次氧化池(5)還可設置有攪拌電機。
7.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：所述pH調整池(18)中還設置有pH檢測器(41)。
8.根據權利要求1所述的一種深度處理含氟廢水的污水處理工藝，其特征在于：所述第二提升泵(16)和pH調整池(18)之間還連接有流量計(17)。
發明內容
為解決上述技術問題，本發明的目的是提供一種深度處理含氟廢水的污水處理工藝。
本發明的技術方案如下：
一種深度處理含氟廢水的污水處理工藝，其特征在于，包括如下步驟：
S1、將含氟廢水(1)輸入到調節池(2)中進行處理，所述調節池(2)用于對含氟廢水(1)進行初步沉降的調節；
S2、將步驟S1處理后的污水通過第一提升泵(3)輸入到一次氧化池(4)中利用酸、堿溶液進行處理；
S3、將步驟S2處理后的污水輸入到二次氧化池(5)中利用酸、堿溶液進行二次處理；
S4、將步驟S3處理后的污水輸入到綜合調節池(10)中，同時向綜合調節池(10)輸入生活污水(11)；
S5、將步驟S4處理后的污水輸入到pH調整池(18)中，所述pH調整池(18)中還輸入外部的氫氧化鈉溶液(15)；
S6、將步驟S5處理后的污水輸入到快混池(19)中，所述快混池(19)中還輸入外部的PAC溶液(14)；
S7、將步驟S6處理后的污水輸入到膠羽池(20)中，所述膠羽池(20)中還輸入外部的PAM溶液(13)；
S8、將步驟S7處理后的污水輸入到沉淀池(21)中，所述沉淀池(21)用于污水進行沉淀；
S9、將步驟S8處理后的污水輸入到中和池(22)中，所述中和池(22)中輸入外部的第二硫酸溶液(12)；
S10、將步驟S9處理后的污水輸入到排放池(23)中，完成含氟廢水的的處理。
進一步的，所述步驟S2/S3中酸、堿分別為第一硫酸溶液(7)、氫氧化鈣溶液(6)溶液。
進一步的，所述沉淀池(21)的底部還連接第一污泥泵(25)，所述第一污泥泵(25)連接污泥濃縮池(24)，所述污泥濃縮池(24)連接第二污泥泵(27)，所述第二污泥泵(27)連接污泥脫水機(28)。
進一步的，所述第二污泥泵(27)還連接有空壓機(26)。
進一步的，還包括鼓風機(9)，所述鼓風機(9)的空氣管上并聯連接有多個氣閥(901)，所述多個氣閥(901)分別通過管路連接至所述調節池(2)、一次氧化池(4)、二次氧化池(5)、氫氧化鈣溶液(6)、第一硫酸溶液(7)、綜合調節池(10)、第二硫酸溶液(12)、PAM溶液(13)、PAC溶液(14)、氫氧化鈉溶液(15)、pH調整池(18)、快混池(19)、膠羽池(20)中和池(22)中。
進一步的，所述一次氧化池(4)/二次氧化池(5)還可設置有攪拌電機。
進一步的，所述pH調整池(18)中還設置有pH檢測器(41)。
進一步的，所述第二提升泵(16)和pH調整池(18)之間還連接有流量計(17)。
借由上述方案，本發明至少具有以下優點：
本裝置設置了多級處理裝置，能夠使得含氟廢水在處理后完全達標。
（發明人：張進;董新義）
