申請日2013.09.27　　

　　公開(公告)日2014.03.05

　　IPC分類號F28D7/10

　　摘要

　　本實用新型涉及一種廢水熱能收集器，包括水箱、清水管和內膽，所述清水管呈螺旋狀的設置在所述水箱的內腔中，所述內膽作為所述清水管的支撐件設置在所述水箱內腔中部，并將所述水箱分為上部和下部，所述清水管的出水口從所述水箱上部伸出到所述水箱外，所述清水管的進水口從所述水箱下部伸出到所述水箱外，所述水箱上部設置有廢水入口，所述水箱下部設置有廢水出口。本實用新型通過對排水廢熱的利用，提高水溫，使得進入熱水器的水溫提高，達到節約熱水器功耗的目的。

　　權利要求書

　　1.一種廢水熱能收集器，其特征在于，包括水箱、清水管和內膽，所 述清水管呈螺旋狀的設置在所述水箱的內腔中，所述內膽作為所述清水管的 支撐件設置在所述水箱內腔中部，并將所述水箱分為上部和下部，所述清水 管的出水口從所述水箱上部伸出到所述水箱外，所述清水管的進水口從所述 水箱下部伸出到所述水箱外，所述水箱上部設置有廢水入口，所述水箱下部 設置有廢水出口。

　　2.根據權利要求1所述的一種廢水熱能收集器，其特征在于，所述清 水管為不銹鋼螺紋管。

　　3.根據權利要求1所述的一種廢水熱能收集器，其特征在于，所述廢 水出口靠近所述內膽的設置在所述水箱下部。

　　4.根據權利要求1所述的一種廢水熱能收集器，其特征在于，所述水 箱的內腔上部設置有過濾板，所述過濾板位于所述廢水入口的下方。

　　5.根據權利要求1所述的一種廢水熱能收集器，其特征在于，所述清 水管的進水口與外部飲用水管道連接，所述清水管的出水口與外部熱水器的 進水口連接。

　　說明書

　　一種廢水熱能收集器

　　技術領域

　　本實用新型涉及一種廢水熱能收集器。

　　背景技術

　　隨著現代社會的發展，能源的消耗越來越大，能源價格隨著能源消耗的 增加也在不斷上漲。使得能源成本在生產，生活中所占比例也越來越大。如 何節約能源控制成本就成了各行各業所需要考慮的重要問題。

　　理發店每天都需要大量熱水用于顧客洗頭，因此理發店每天都要跑出大 量富含熱量的高溫廢水。理發店對這部分高溫廢水的處理發法一般是由排水 系統直接排至地下水道，由于理發店排放的廢水溫度往往在40℃左右，且又 不受室外氣象條件的制約，因此理發店排水廢熱對廢熱利用而言是一種很好 的熱源。遺憾的是。目前的理發店在使用過程中一方面需要消耗大量的電能 用于獲取熱水，一方面又需要排出大量的高溫廢水，即理發店廢熱得不到有 效利用的同時，又需要消耗大量的高質能源。如何利用好這些廢熱能，達到 回收利用節約成本的目的就是熱能收集器研發的出發點。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種廢水熱能收集器，通過對排 水廢熱的利用，提高水溫，使得進入熱水器的水溫提高，達到節約熱水器功 耗的目的。

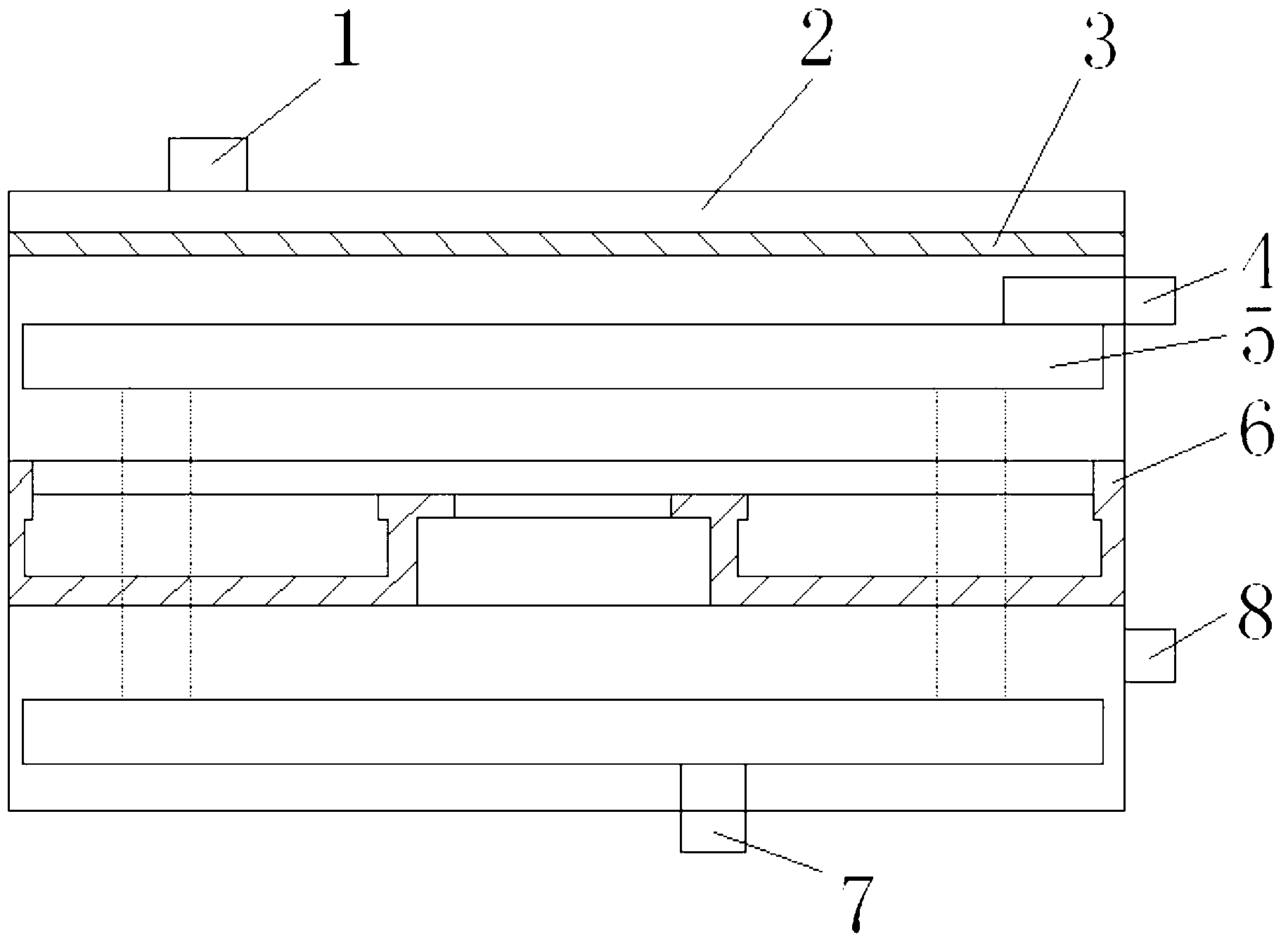

　　實用新型解決上述技術問題的技術方案如下：一種廢水熱能收集器，包 括水箱、清水管和內膽，所述清水管呈螺旋狀的設置在所述水箱的內腔中， 所述內膽作為所述清水管的支撐件設置在所述水箱內腔中部，并將所述水箱 分為上部和下部，所述清水管的出水口從所述水箱上部伸出到所述水箱外， 所述清水管的進水口從所述水箱下部伸出到所述水箱外，所述水箱上部設置 有廢水入口，所述水箱下部設置有廢水出口。

　　進一步，所述清水管為不銹鋼螺紋管。

　　進一步，所述廢水出口靠近所述內膽的設置在所述水箱下部。

　　進一步，所述水箱的內腔上部設置有過濾板，所述過濾板位于所述廢水 入口的下方。

　　進一步，所述清水管的進水口與外部飲用水管道連接，所述清水管的出 水口與外部熱水器的進水口連接。

　　本實用新型的有益效果是：本實用新型提供了一種熱能收集器，是一種 節能、環保的以理發店排水廢熱為熱源的，通過對理發店排水廢熱的利用， 提高水溫，使得進入熱水器的水溫提高，達到節約熱水器功耗目的的裝置。 本熱能收集器除可運用于理發店外，還可應用于其它有大量廢熱水排出或需 提供大量熱水的領域。
