申請日2013.10.05

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種海上污水高效過濾裝置，包括上殼體、下殼體、過濾器、濾沙網、過濾板和排水管，下殼體為錐形，錐形的下殼體尖端向下，錐形下殼體的尖端為排污口，濾沙網設置于上殼體與下殼體之間，過濾板設置于過濾器與上殼體的內表面之間，排水管的一端與過濾器連接，排水管的另一端穿過濾沙網后再次穿過下殼體的側面，上殼體的側面設置有進水口。本實用新型將上殼體的入水口設置于側面，使水流進入時隨殼體旋轉，同時經濾沙網排出大塊殘渣，水流經過濾板一次過濾后再由上至下壓入過濾器，過濾后的水流從與過濾器連接的排水管排出，在清理時，打開排污的閥門，即可清理污水，使用方便，過濾速度快而高效，有利于推廣。

　　權利要求書

　　1.一種海上污水高效過濾裝置，包括上殼體和下殼體，其特征在于：還包括過濾器、濾沙網、過濾板和排水管，所述下殼體為錐形，所述錐形的下殼體尖端向下，所述錐形下殼體的尖端為排污口，所述上殼體的下端與所述下殼體的上端連接，所述濾沙網設置于所述上殼體與所述下殼體之間，所述過濾器設置于所述上殼體的中部，所述過濾板設置于所述過濾器與所述上殼體的內表面之間，所述排水管的一端與所述過濾器連接，所述排水管的另一端穿過所述濾沙網后再次穿過所述下殼體的側面，所述上殼體的側面設置有進水口。

　　2.根據權利要求1所述的海上污水高效過濾裝置，其特征在于：所述過濾器由粗濾層、活性炭層、砂石層、精濾層和隔離層組成并依次從上到下排列。

　　3.根據權利要求1所述的海上污水高效過濾裝置，其特征在于：所述下殼體的排污口上設置有閥門。

　　說明書

　　海上污水高效過濾裝置

　　技術領域

　　本實用新型涉及一種海上污水處理設備，尤其涉及一種海上污水高效過濾裝置。

　　背景技術

　　隨著航運業和海洋開發的空前發展，海洋環境的污染也越來越嚴重，人類對海洋環境保護也日益重視。平臺生產過程中產生的生活污水對海洋環境構成了較為嚴重的流動性污染源。船舶生活污水處理裝置就是為了防止由船舶和海洋平臺產生的生活污水對航行水域造成污染而在船上和平臺上設置的特定處理裝置。而現有技術中的過濾器一般采用多級過濾，這樣設備多、成本高，而且過濾速度慢，污垢難以清理。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種海上污水高效過濾裝置。

　　本實用新型通過以下技術方案來實現上述目的：

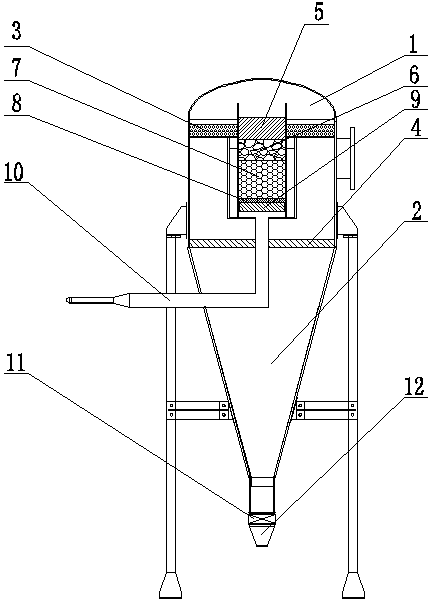

　　本實用新型包括上殼體、下殼體、過濾器、濾沙網、過濾板和排水管，所述下殼體為錐形，所述錐形的下殼體尖端向下，所述錐形下殼體的尖端為排污口，所述上殼體的下端與所述下殼體的上端連接，所述濾沙網設置于所述上殼體與所述下殼體之間，所述過濾器設置于所述上殼體的中部，所述過濾板設置于所述過濾器與所述上殼體的內表面之間，所述排水管的一端與所述過濾器連接，所述排水管的另一端穿過所述濾沙網后再次穿過所述下殼體的側面，所述上殼體的側面設置有進水口。

　　具體地，所述過濾器由粗濾層、活性炭層、砂石層、精濾層和隔離層組成并依次從上到下排列;所述下殼體的排污口上設置有閥門。

　　本實用新型的有益效果在于：

　　本實用新型為一種海上污水高效過濾裝置，與現有技術相比，本實用新型將上殼體的入水口設置于側面，使水流進入時隨殼體旋轉，同時經濾沙網排出大塊殘渣，水流經過濾板一次過濾后再由上至下壓入過濾器，過濾后的水流從與過濾器連接的排水管排出，在清理時，打開排污的閥門，即可清理污水，使用方便，過濾速度快而高效，有利于推廣。
