申請日2013.10.08

　　公開(公告)日2014.05.21

　　IPC分類號C02F9/02; C25C1/20; C25D21/20; C02F9/06

　　摘要

　　本實用新型屬于工業廢水處理技術領域，公開了一種回收鍍銀廢水和銀的系統，包括電鍍槽、一級過濾凈化系統、預處理水箱、二級過濾凈化系統、一段循環分離系統、純水箱、中間水箱、二段循環分離系統和電解槽。本實用新型在達到更好效果的前提下，減少了一套分離設備，零部件、裝置減少，系統結構更簡單，可靠性更高。由于結合使用了二段反復循環系統與電解回收系統，用極經濟的方法獲得相對于鍍銀清洗廢水160倍以上濃縮液，使電解回收的效率更高，成本降低，解決了現行鍍銀廢水中因銀的含量太低，回收不經濟，不回收又可惜的兩難境地，既節約了貴重金屬資源，又保護了環境。

　　權利要求書

　　1.一種回收鍍銀廢水和銀的系統，其特征在于包括電鍍槽(22)、一級過濾凈化系統、 預處理水箱(6)、二級過濾凈化系統、一段循環分離系統、純水箱(13)、中間水箱(14)、二段 循環分離系統和電解槽(23)，所述一級過濾凈化系統包括依次相連的原水箱(1)、原水泵(2)、 石英砂過濾器(3)、活性炭過濾器(4)和精密過濾器Ⅰ(5)，所述二級過濾凈化系統包括依次相 連的增壓泵(7)、精密過濾器Ⅱ(8)和UF超濾主機(9)，所述一級過濾凈化系統的出口連接預 處理水箱(6)的一個入口，該預處理水箱(6)的出口連接所述二級過濾凈化系統的入口;所述 一段循環分離系統包括依次相連的一段高壓泵(11)和一段反滲透膜主機(12)，所述二級過濾 凈化系統的出口連接超濾水箱(10)的入口，該超濾水箱(10)的出口連接所述一段循環分離系 統的入口，所述一段循環分離系統中一段反滲透主機(12)的濃縮液出口連接中間水箱(14)一 個入口，一段反滲透主機(12)的純水出口和純水箱(13)相連;所述二段循環分離系統包括依 次相連的增壓泵(15)、保安過濾器(16)、二段高壓泵(17)和二段反滲透主機(18)，所述中間水 箱(14)的出口連接所述二段循環分離系統的入口;所述二段循環分離系統中的二段反滲透主 機(18)的淡水出口連接所述預處理水箱(6)的一個入口，二段反滲透主機(18)的濃縮液出口連 接所述中間水箱(14)的另一個入口;所述中間水箱(14)的出口還連接所述電解槽(23)的入口。

　　2.根據權利要求1所述的回收鍍銀廢水和銀的系統，其特征在于所述純水箱(13)的出 口和電鍍槽(22)的入口連接，所述電鍍槽(22)的出口和所述原水箱(1)的入口連接。

　　3.根據權利要求1所述的回收鍍銀廢水和銀的系統，其特征在于所述精密過濾器Ⅱ(8) 和所述UF超濾主機(9)的連接管路上設有一個控向閥;所述一段反滲透主機(12)和所述中間 水箱(14)的連接管路上設有一個控向閥;所述二段反滲透主機(18)和所述中間水箱(14)的連接 管路上設有一個控向閥。

　　4.根據權利要求1所述的回收鍍銀廢水和銀的系統，其特征在于所述中間水箱(14)分 別和所述電解槽(23)、所述二段循環分離系統以并聯方式連接，分別在所述并聯管路上設有 一個控向閥。

　　5.根據權利要求1所述的回收鍍銀廢水和銀的系統，其特征在于所述活性炭過濾器(4) 選用果殼活性炭作為濾芯;所述一段反滲透主機(12)的滲透膜采用sw30hr-320聚酰胺復合 膜;所述二段反滲透主機(18)的滲透膜采用sw30-380聚酰胺復合膜。

　　6.根據權利要求1所述的回收鍍銀廢水和銀的系統，其特征在于所述電解槽(23)為同心 雙筒電極旋流式電解槽;電解槽的電源采用直流電源;電解槽的陰極與陽極分別采用不銹 鋼、鈦制成。

　　7.根據權利要求1所述的回收鍍銀廢水和銀的系統，其特征在于所述回收鍍銀廢水和 銀的系統還包括化學清洗系統，所述化學清洗系統包括依次相連的清洗箱(19)、清洗泵(20) 和精密過濾器Ⅲ(21)，所述精密過濾器Ⅲ(21)的出口和所述清洗箱(19)的一個入口分別和 UF超濾主機(9)、一段反滲透主機(12)、二段反滲透主機(18)形成并聯管路。

　　8.根據權利要求7所述的回收鍍銀廢水和銀的系統，其特征在于所述UF超濾主機 (9)、一段反滲透主機(12)、二段反滲透主機(18)和所述清洗箱(19)的并聯管路上分別設有一 個控向閥，所述精密過濾器Ⅲ(21)和所述UF超濾主機(9)、一段反滲透主機(12)、二段反滲 透主機(18)的并聯管路上分別設有一個控向閥。

　　9.根據權利要求7或8所述的回收鍍銀廢水和銀的系統，其特征在于所述精密過濾 器Ⅲ(21)還和清洗箱(19)的另一個入口直接管路連接，形成一個回路，該回路和依次連接 清洗箱(19)、清洗泵(20)、精密過濾器Ⅲ(21)的管路并聯;所述精密過濾器Ⅲ(21)和清洗 箱(19)的回路上設有一個控向閥，所述清洗泵(20)和精密過濾器Ⅲ(21)的管路上設有一個 控向閥。

　　說明書

　　一種回收鍍銀廢水和銀的系統

　　技術領域

　　本發明屬于工業廢水處理技術領域，具體涉及一種回收鍍銀廢水和銀的系統。

　　背景技術

　　電鍍廢水中含有多種重金屬成分，按照“達標排放”的技術設計，經處理“達標”的廢水排 放，依然對環境有一定污染，同時由于電鍍使用的金、銀、銅、鎳、鉻等原料，都是價值很 高的貴重金屬。針對電鍍廢水中重金屬成分回收價值高，處理不當對環境危害嚴重的特性。 發明人經過對電鍍廢水多種處理方法反復試驗和運用，找到了一種較經濟的直接從清洗槽中 回收單一金屬離子，實現清洗水和金屬離子全部回用和對電鍍清洗水進行分類處理循環利用 的方法，分別于2008年11月和2010年4月申請了發明專利(專利號分別為： ZL200810235197.1;ZL201010156033.7)，上述發明有效的解決了鍍銅、鍍鎳、鍍鉻廢水的 循環利用，及銅、鎳、鉻的回收問題，由于鍍銀廢水的化學和物理特性與上述廢水差別很 大，鍍銀廢水的循環利用和銀的回收問題未能涉及。現有的鍍銀廢水處理的方法主要有化學 沉淀法、電解法、金屬置換法、離子交換法和吸附法�；瘜W(xué)沉淀法是傳統的“達標排放”處 理工藝，操作簡單，其最大不足是生產用水不能回收利用，廢水中的銀沉淀為固廢以后二次 回收難度大成本高;電解法是利用金屬的電化學性質，在直流電作用下而回收廢水中的銀， 是處理含有高濃度電沉積金屬?gòu)U水的一種有效方法，處理效率高，但該法缺點是不適用于處 理較低濃度的含銀廢水，并且電耗大成本高，無法直接用于鍍銀廢水的處理;離子交換法操 作簡單便捷，但由于離子交換劑選擇性強，制造復雜，成本高，再生劑耗量大，因此在應用 上受到很大限制;吸附法是利用吸附劑的獨特結構回收金屬銀。使用不同吸附劑的吸附法， 不同程度地存在投資大，運行費用高，污泥產生量大等問題，處理后的水難于達標排放。

　　發明內容

　　本實用新型的目的是針對上述問題以及鍍銀廢水中的銀的化學和物理特性，將特定的膜 處理技術和傳統的電解方法相結合，提供了一種用于從鍍銀廢水中直接回收銀，同時使鍍銀 廢水得到凈化處理，從而返回生產線循環使用的回收鍍銀廢水和銀系統。

　　本實用新型的目的可以通過以下措施達到：

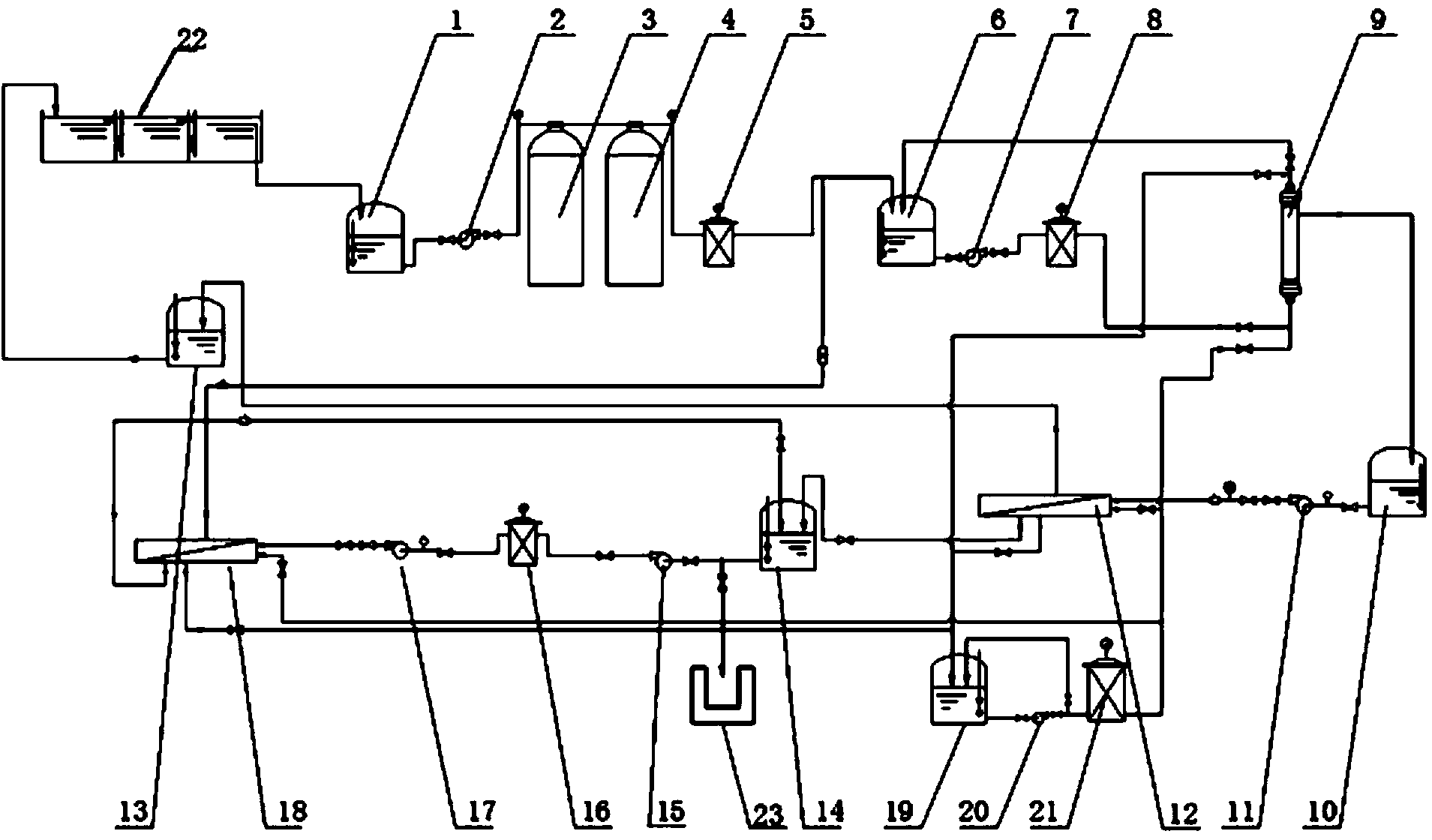

　　一種回收鍍銀廢水和銀的系統，包括電鍍槽22、一級過濾凈化系統、預處理水箱6、 二級過濾凈化系統、一段循環分離系統、純水箱13、中間水箱14、二段循環分離系統和電 解槽23，所述一級過濾凈化系統包括依次相連的原水箱1、原水泵2、石英砂過濾器3、活 性炭過濾器4和精密過濾器Ⅰ5，所述二級過濾凈化系統包括依次相連的增壓泵7、精密過 濾器Ⅱ8和UF超濾主機9，所述一級過濾凈化系統的出口連接預處理水箱6的一個入口， 該預處理水箱6的出口連接所述二級過濾凈化系統的入口;所述一段循環分離系統包括依次 相連的一段高壓泵11和一段反滲透膜主機12，所述二級過濾凈化系統的出口連接超濾水箱 10的入口，該超濾水箱10的出口連接所述一段循環分離系統的入口，所述一段循環分離系 統中一段反滲透主機12的濃縮液出口連接中間水箱14一個入口，一段反滲透主機12的純 水出口和純水箱13相連;所述二段循環分離系統包括依次相連的增壓泵15、保安過濾器 16、二段高壓泵17和二段反滲透主機18，所述中間水箱14的出口連接所述二段循環分離 系統的入口;所述二段循環分離系統中的二段反滲透主機18的淡水出口連接所述預處理水 箱6的一個入口，二段反滲透主機18的濃縮液出口連接所述中間水箱14的另一個入口;所 述中間水箱14的出口還和連接所述電解槽23的入口。

　　所述純水箱13的出口和電鍍槽22的入口連接，所述電鍍槽22的出口和所述原水箱1 的入口連接。

　　優選的，所述精密過濾器Ⅱ8和所述UF超濾主機9的連接管路上設有一個控向閥。

　　優選的，所述一段反滲透主機12和所述中間水箱14的連接管路上設有一個控向閥。

　　優選的，所述二段反滲透主機18和所述中間水箱14的連接管路上設有一個控向閥。

　　優選的，所述中間水箱14分別和所述電解槽23、所述二段循環分離系統以并聯方式連 接，分別在所述并聯管路上設有一個控向閥。

　　所述活性炭過濾器4優選選用果殼活性炭作為濾芯;所述一段反滲透主機的滲透膜優選 采用sw30hr-320聚酰胺復合膜;所述二段反滲透主機的滲透膜優選采用sw30-380聚酰胺復 合膜。

　　所述電解槽23為同心雙筒電極旋流式電解槽;電解槽的電源采用直流電源;電解槽的 陰極與陽極分別采用不銹鋼、鈦制成。

　　所述回收鍍銀廢水和銀的系統還包括化學清洗系統，所述化學清洗系統包括依次相連 的清洗箱19、清洗泵20和精密過濾器Ⅲ21，所述精密過濾器Ⅲ21的出口和所述清洗箱19 的一個入口分別和所述UF超濾主機9、所述一段反滲透主機12、所述二段反滲透主機18 形成并聯管路，所述UF超濾主機9、一段反滲透主機12、二段反滲透主機18和所述清洗 箱19的并聯管路上分別設有一個控向閥，所述精密過濾器Ⅲ21和所述UF超濾主機9、一 段反滲透主機12、二段反滲透主機18的并聯管路上分別設有一個控向閥;同時在所述精密 過濾器Ⅲ21還和清洗箱19的另一個入口直接管路連接，形成一個回路，該回路主要起到 均質和控制流量的效果，通過該回路可以控制清沖洗水水壓，避免沖洗反滲透膜時壓力過 大;該回路和依次連接連接清洗箱19、清洗泵20、精密過濾器Ⅲ21的管路并聯;所述精 密過濾器Ⅲ21和清洗箱19的回路上設有一個控向閥，所述清洗泵20和精密過濾器Ⅲ21 的管路上設有一個控向閥。通過該化學清洗系統可以分別對UF超濾主機9、一段反滲透 主機12、二段反滲透主機18進行化學清洗，清洗時在清洗箱內加入氫氧化鈉，清洗廢水 流回清洗箱19，保證廢水零排放。

　　使用時：原水箱1中的電鍍廢水首先由原水泵2依次泵入通過石英砂過濾器3和活性碳 過濾器4，粗濾廢水中的懸浮物、雜質、有機物，再用精密過濾器Ⅰ5進行精濾，然后用將 水注入預處理水箱6。一級過濾凈化的作用是濾除廢水中的有機物、雜質、懸浮物等有害成 分，以免這些物質進入二級過濾凈化系統，造成精密過濾器Ⅱ8和UF超濾主機9的堵塞、 污染以及使用壽命縮短等。經過一級過濾凈化處理的水進入預處理水箱6后通過增壓泵7依 次注入精密過濾器Ⅱ8和UF超濾主機9，進行二級過濾凈化處理，超濾膜是一種具有超級 “篩分”功能的多孔膜，可有效去除廢水中的微粒、膠體、細菌及高分子有機物質，降低濁 度、COD、TOC等水質指標，使反滲透膜得到更可靠的保護。兩級過濾凈化后廢水進入超 濾水箱10，經過一段高壓泵11注入一段反滲透主機12進行一段反滲透分離，分別得到純 水和一段濃縮液;純水排入純水箱做電鍍回用，一段濃縮液注入中間水箱14。所述一段濃 縮液通過增壓泵15送入保安過濾器16進行過濾，然后經過二段高壓泵17送至二段反滲透 主機18進行二段反滲透濃縮處理，分別得到淡水和二段濃縮液;其中得到的淡水排入預處 理水箱6和經過一級過濾凈化的廢水混合，進行后續的二級過濾凈化處理;得到的二段濃縮 液排入中間水箱14與所述一段濃縮液混合后重新通過保安過濾器16和二段反滲透主機 18，進行二段反滲透濃縮循環處理;當二段濃縮液中銀離子濃度達到1.6g/L以上時，導出該 二段濃縮液至電解槽23中，進行電解處理，并回收電解過程中得到的銀。

　　和現有技術相比，本實用新型的有益效果：

　　本實用新型在達到更好效果的前提下，減少了一套分離設備，零部件、裝置減少，系統 結構更簡單，可靠性更高。由于結合使用了二段反復循環系統與電解回收系統，用極經濟的 方法獲得相對于鍍銀清洗廢水160倍以上濃縮液，使電解回收的效率更高，成本降低，解決 了現行鍍銀廢水中因銀的含量太低，回收不經濟，不回收又可惜的兩難境地，既節約了貴重 金屬資源，又保護了環境。
