申請日2013.09.27
公開(公告)日2014.01.01
IPC分類號C02F9/02; B01D36/02; C02F1/28; B01D29/68; B01D29/60; B01D35/30
摘要
一種工藝凝結水處理系統，屬于水處理實施技術領域。包括凝結水高效預處理器、活性炭過濾器、凝結水精處理器和沖洗水總管，凝結水高效預處理器包括反沖洗管;凝結水精處理器包括反沖洗管子，特點：在反沖洗管的下端固定反沖洗液噴射臂，在反沖洗液噴射臂的一側及另一側構成出液孔遮擋翼;在反沖洗管子的下端固定反沖液噴射臂，在反沖液噴射臂的一側及另一側構成出液口遮擋翼;反沖洗液噴射臂的直徑自反沖洗管出液口朝向遠離反沖洗管出液口的方向逐漸變小、長度與反沖洗液增效室底板的半徑相適應;反沖液噴射臂的直徑自反沖洗管子出液口朝著遠離反沖洗管子出液口的方向逐漸變小、長度與筒腔分隔板的半徑相適應。反沖洗時間短且效果佳、節能。
權利要求書

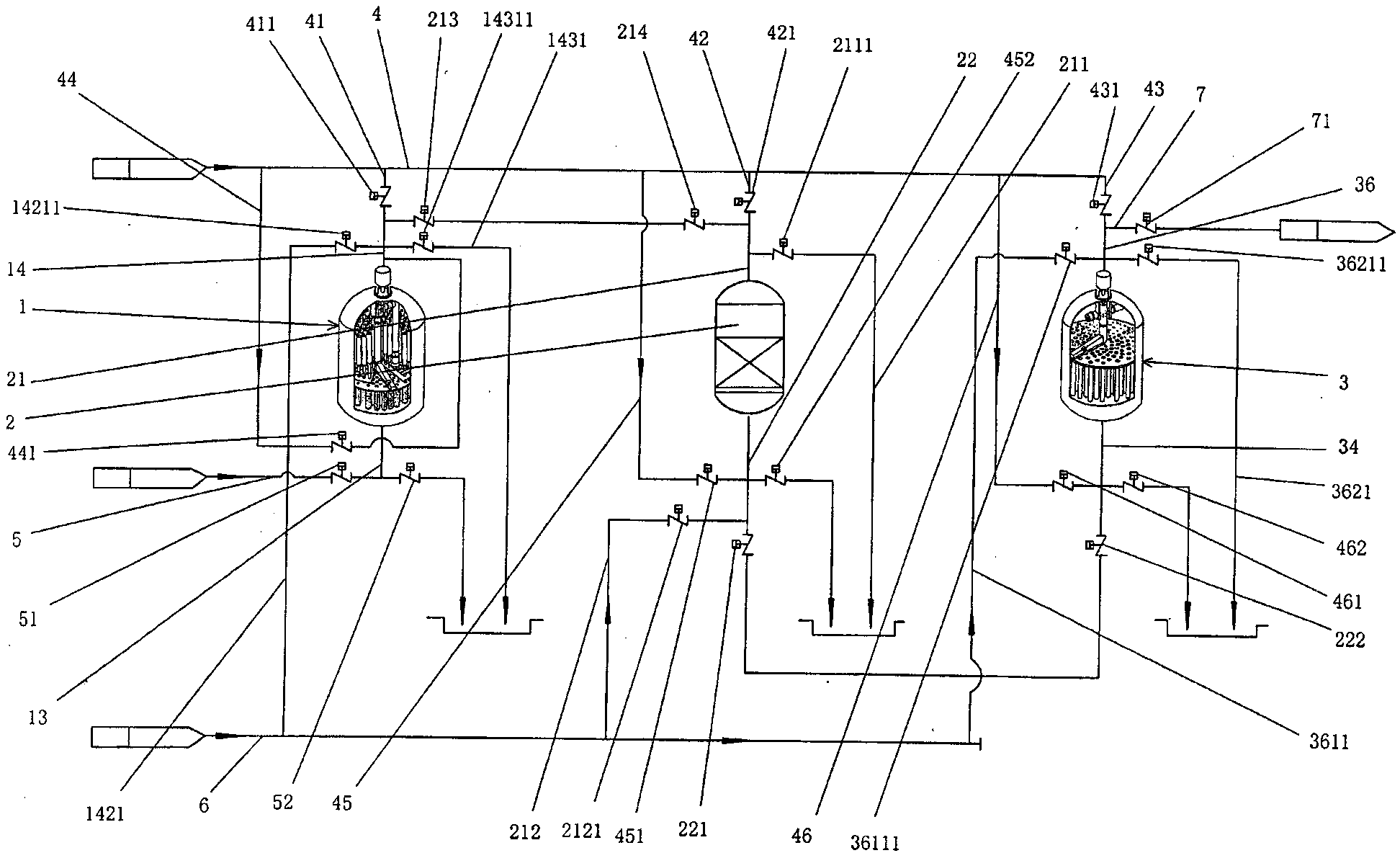

1.一種工藝凝結水處理系統，包括凝結水高效預處理器(1)、活性炭過濾器(2)、凝結水精處理器(3)和用于對所述的凝結水高效預處理器(1)、活性炭過濾器(2)以及凝結水精處理器(3)實施沖洗而引入沖洗水的沖洗水總管(4)，凝結水高效預處理器(1)的下部與工藝凝結水引入管(5)管路連接，而凝結水高效預處理器(1)的上部與所述活性炭過濾器(2)的上部進水口的活性炭過濾器進水管(21)連接，而活性炭過濾器(2)的下部出水口通過活性炭過濾器出水管(22)與所述的凝結水精處理器(3)的下部管路連接，凝結水精處理器(3)的上部與工藝凝結水引出管(7)連接，所述的沖洗水總管(4)具有第一、第二正沖水支管(41、42)和第三正沖水支管(43)，第一正沖水支管(41)與所述凝結水高效預處理器(1)的上部連接，第二正沖水支管(42)與所述活性炭過濾器進水管(21)連接，而第三正沖水支管(43)與所述的工藝凝結水引出管(7)連接，所述的活性炭過濾器(2)位于凝結水高效預處理器(1)和凝結水精處理器(3)之間，所述的凝結水高效預處理器(1)包括：一預處理筒體(11)，該預處理筒體(11)的頂部構成有一預處理筒體上封頭(111)，而底部構成有一預處理筒體下封頭(112)，并且在預處理筒體(11)內設置有回流腔隔板(113)、反沖洗增效室頂板(114)和反沖洗增效室底板(115)，回流腔隔板(113)對應于反沖洗增效室頂板(114)的上方，而反沖洗增效室底板(115)對應于反沖洗增效室頂板(114)的下方，在回流腔隔板(113)上以間隔狀態開設有回流孔(1131)，而在反沖洗增效室底板(115)上以間隔狀態開設有下腔濾芯出液孔(1151)，回流腔隔板(113)與反沖洗增效室頂板(114)之間的空間構成為回流腔(116)，反沖洗增效室頂板(114)與反沖洗增效室底板(115)的空間構成為反沖洗增效室(117)，其中：所述預處理筒體上封頭(111)與回流腔隔板(113)之間的空間構成為預處理筒體(11)的預處理筒體上腔(118a)，該預處理筒體上腔(118a)通過所述回流孔(1131)與所述回流腔(116)相通，所述預處理筒體下封頭(112)與反沖洗增效室底板(115)之間的空間構成為預處理筒體(11)的預處理筒體下腔(118b)，該預處理筒體下腔(118b)通過所述下腔濾芯出液孔(1151)與所述反沖洗增效室(117)相通，所述預處理筒體上封頭(11)朝向所述預處理筒體上腔(118a)的一側并且在對應于預處理筒體上封頭(111)的中央位置固定有一隔套筒(1111)，該隔套筒(1111)構成有一隔套筒腔(11111);數量與所述下腔濾芯出液孔(1151)的數量相等的一組下腔濾芯(12)，該一組下腔濾芯(12)在對應于下腔濾芯出液孔(1151)的位置并且以縱向狀態設置在所述預處理筒體下腔(118b)內，并且與下腔濾芯出液孔(1151)配合;一用于將有待于過濾的凝結水引入所述預處理筒體下腔(118b)內供所述下腔濾芯(12)過濾的預處理凝結水引入管(13)，該預處理凝結水引入管(13)的一端與所述預處理筒體下封頭(112)的底部固定并且與預處理筒體下腔(118b)相通，預處理凝結水引入管(13)的另一端構成為凝結水引入管進水口(131)，該凝結水引入管進水口(131)與所述工藝凝結水引入管(5)連接，在預處理凝結水引入管(13)的中部設置有一排污管接口(132);一回水管(14) ，該回水管(14)的一端伸展到所述預處理筒體上腔(118a)內，與所述回流腔(116)相通，并且還與所述隔套筒(1111)的隔套筒腔(11111)相通，而回水管(14)的另一端在途經預處理筒體上封頭(111)后伸展到預處理筒體上腔(118a)外，并且與所述活性炭過濾器進水管(21)連接;一組間隔分布的進水管(15)，該一組進水管(15)的高度方向的中部與所述回流腔隔板(113)固定，進水管(15)的上端位于預處理筒體上腔(118a)內，而下端途經所述回流腔(116)與所述的反沖洗增效室頂板(114)固定，并且與所述的反沖洗增效室(117)相通;數量與所述進水管(15)的數量相等的一組上腔濾芯(16)，該一組上腔濾芯(16)以縱向狀態設置于所述預處理筒體上腔(118a)內并且與所述的進水管(15)的上端固定;一反沖洗管驅動機構(17)和一反沖洗管(18)，反沖洗管驅動機構(17)設置在所述預處理筒體上封頭(111)背對所述預處理筒體上腔(118a)的一側，并且與所述的隔套筒(1111)相對應，反沖洗管(18)的上端伸展到所述隔套筒腔(11111)內并且與反沖洗管驅動機構(17)傳動連接，而反沖洗管(18)的下端伸展到所述反沖洗增效室(117)內并且轉動地支承在所述的反沖洗增效室頂板(114)和反沖洗增效室底板(115)上，在該反沖洗管(18)的下端的側部構成有一與反沖洗增效室(117)相通的反沖洗管出液口(181);所述的凝結水精處理器(3)包括：上部構成有精處理筒體上封頭(311)而下部構成有精處理筒體下封頭(312)的一精處理筒體(31);一筒腔分隔板(32)，該筒腔分隔板(32)以水平狀態設置在精處理筒體(31)的精處理筒體腔內并且藉由該筒腔分隔板(32)將精處理筒體(31)的筒體腔分隔為筒體上腔(313)和筒體下腔(314)，在該筒腔分隔板(32)上以間隔狀態開設有一組下腔過濾芯出液口配合孔(321);一組下腔過濾芯(33)，該一組下腔過濾芯(33)的數量與所述的下腔過濾芯出液口配合孔(321)的數量相等，并且在對應于下腔過濾芯出液口配合孔(321)的位置以縱向狀態設置在所述筒體下腔(314)內，各下腔過濾芯(33)的下腔過濾芯出液口(331)與下腔過濾芯出液口配合孔(321)相配合;一用于將有待于精過濾的凝結水補入筒體下腔(314)內供所述下腔過濾芯(33)過濾的凝結水引入管(34)，該凝結水引入管(34)的一端與所述精處理筒體下封頭(312)的底部固定，并且與筒體下腔(314)相通，而該凝結水引入管(34)的另一端與所述活性炭過濾器出水管(22)連接，在凝結水引入管(34)的中部設置有一個排污接口(341);一隔套罐(35)和一回液管(36)，隔套罐(35)固定在所述精處理筒體上封頭(311)朝向所述筒體上腔(313)的一側并且對應于精處理筒體上封頭(311)的中央位置，在隔套罐(35)的一側延伸有一與隔套罐(35)的隔套罐腔(351)相通的用于使筒體上腔(313)內的水引入隔套罐腔(351)內的一隔套罐進水接口(352)，在該隔套罐進水接口(352)上設置有進水接口單向閥(3521)，回液管(36)的一端自所述的精處理筒體上封頭(311)伸展到所述筒體上腔(313)內，與所述隔套罐(35)連接，并且與隔套罐腔(351)相通，回液管(6)的另一端伸展到精處理筒體(31)的精處理筒體腔外并且與所述的工藝凝結水引出管(7)連接;一反沖洗管子驅動機構(37)和一反沖洗管子(38)，反沖洗管子驅動機構(37)設置在所述精處理筒體上封頭(311)上，并且與所述隔套罐(35)相對應，反沖洗管子(38)的上端伸展到所述隔套罐腔(351)內，并且與反沖洗管子驅動機構(37)傳動連接，而反沖洗管子(38)的下端轉動地支承在所述的筒腔分隔板(32)的中央位置，并且在該反沖洗管子(38)的下端的側部開設有一反沖洗管子出液口(381)，其特征在于：在所述的反沖洗管(18)的下端的側部并且在對應于所述反沖洗管出液口(181)的位置以水平懸臂狀態固定有一反沖洗液噴射臂(182)，該反沖洗液噴射臂(182)的長度方向的底部構成為噴射臂開口(1821)，噴射臂開口(1821)與所述反沖洗增效室底板(115)的上方相對應，并且與反沖洗液噴射臂(182)的反沖洗液噴射臂腔(1822)相通，而反沖洗液噴射臂腔(1822)與反沖洗管出液口(181)相通，在反沖洗液噴射臂(182)的長度方向的一側以及另一側并且位于反沖洗液噴射臂(182)的底部各構成有一探出反沖洗液噴射臂(182)的外側面的用于對所述下腔濾芯出液孔(1151)遮蔽的出液孔遮擋翼(1823)，出液孔遮擋翼(1823)與反沖洗增效室底板(115)相接觸;在所述的反沖洗管子(38)的下端并且在對應于所述反沖洗管子出液口(381)的位置以水平懸臂狀態固定有一反沖液噴射臂(382)，該反沖液噴射臂(382)對應于所述筒體分隔板(32)的上方，并且在該反沖液噴射臂(382)的長度方向的底部構成有一反沖液噴射口(3821)，該反沖液噴射口(3821)與反沖液噴射臂(382)的反沖液噴射臂腔(3822)相通，而反沖液噴射臂腔(3822)與所述的反沖洗管子出液口(381)相通，在反沖液噴射臂(382)的長度方向的一側以及另一側并且位于反沖液噴射臂(382)的底部各構成有一探出反沖液噴射臂(382)的外側面的用于對所述下腔過濾芯出液口(331)遮蔽的出液口遮擋翼(3823)，出液口遮擋翼(3823)與所述筒腔分隔板(32)接觸，其中：所述的反沖洗液噴射臂(182)的直徑自所述反沖洗管出液口(181)朝向遠離反沖洗管出液口(181)的方向逐漸變小，并且反沖洗液噴射臂(182)的長度與所述反沖洗液增效室底板(115)的半徑相適應;所述的反沖液噴射臂(382)的直徑自所述反沖洗管子出液口(381)朝著遠離反沖洗管子出液口(381)的方向逐漸變小，并且反沖液噴射臂(382)的長度與所述筒腔分隔板的半徑相適應。
2.根據權利要求1所述的工藝凝結水處理系統，其特征在于在所述凝結水高效預處理器(1)的所述回水管(14)的一端配設有一回水管單向閥(141)，并且在回水管(14)的一端端部構成有一回水管配合接口(146)，該回水管配合接口(146)與所述的回流腔隔板(113)朝向所述預處理筒體上腔(118a)的一側相配合并且與所述回流腔(116)相通，而回水管(14)的另一端配設有壓縮空氣引入接口(142)、正沖洗水進水接口(143)、出水接口(144)和反沖洗水引入接口(145);在所述凝結水精處理器(3)的所述回液管(36)的所述另一端配設有壓縮空氣引入接頭(361)、正沖洗水進水接頭(362)、出水接頭(363)和反沖洗水引入接頭(364);在所述的沖洗水總管(4)上還連接有第一、第二反沖水支管(44、45)和第三反沖水支管(46)，第一反沖水支管(44)與所述回水管(14)的反沖洗水引入接頭(364)連接，并且在所述正沖洗水進水接口(143)上還連接有一第一正沖洗水引出管(1431)，在所述活性炭過濾器進水管(21)上連接有一第二沖洗水引出管(211)，而在所述的回液管(36)的正沖水進水接頭(362)上連接有一第三沖洗水引出管(3621);在所述的壓縮空氣引入接口(142)上連接有一第一壓縮空氣引入管(1421)，該第一壓縮空氣引入管(1421)與所述壓縮空氣總管(6)連接，在所述活性炭過濾器進水管(21)上還連接有一第二壓縮空氣引入管(212)，該第二壓縮空氣引入管(212)與壓縮空氣總管(6)連接，在所述的壓縮空氣引入接頭(361)上連接有一第三壓縮空氣引入管(3611)，該第三壓縮空氣引入管(3611)與壓縮空氣總管(6)連接。
3.根據權利要求1所述的工藝凝結水處理系統，其特征在于在所述預處理筒體(11)的壁體上設置有筒體上腔視鏡(119a)和筒體下腔視鏡(119b)，筒體上腔視鏡(119a)對應于所述預處理筒體上腔(118a)，筒體下腔視鏡(119b)對應于所述預處理筒體下腔(118b)，并且在所述的預處理筒體上封頭(111)上配設有一油污引出接口(1112)，該油污引出接口(1112)與預處理筒體上腔(118a)相通，并且在該油污引出接口(1112)上連接有一油污引出管(11121)，在所述的預處理筒體下封頭(112)上固定有一組預處理筒體支承腳(1121)，其中：在預處理筒體上封頭(111)上構成有一用于供檢修人員對設置在所述預處理筒體上腔(118a)內的所述上腔濾芯(16)檢護的筒體上腔檢護口(1113)，在該筒體上腔檢護口(1113)上配設有一筒體上腔檢護口蓋(11131)，在所述預處理筒體下封頭(12)的底部構成有一用于供檢修人員對所述預處理筒體下腔(118b)內的所述下腔濾芯(12)檢護的筒體下腔檢護口(1122)，在該筒體下腔檢護口(1122)上配設有一筒體下腔檢護口蓋(11221)。
4.根據權利要求1所述的工藝凝結水處理系統，其特征在于所述反沖洗管子驅動機構(37)的結構是與所述反沖洗管驅動機構(17)的結構相同的，所述的反沖洗管驅動機構(17)包括反沖洗電機(171)、反沖洗減速機(172)、聯軸器(173)、反沖洗減速機支承座(174)、主軸(175)、信號盤(176)和信號采集裝置(177)，反沖洗電機(171)與反沖洗減速機(172)傳動連接，并且由反沖洗減速機(172)連同反沖洗電機(171)固定在反沖洗減速機支承座(174)上，而反沖洗減速機支承座(174)固定在所述的預處理筒體上封頭(111)上，并且位于預處理筒體上封頭(111)的中央位置，聯軸器(173)連接在反沖洗減速機(172)的反沖洗減速機輸出軸(1721)與主軸(175)之間，主軸(175)伸展到所述隔套筒(1111)的隔套筒腔(11111)內并且與所述的反沖洗管(18)傳動連接，信號盤(176)套置在主軸(175)上，并且與聯軸器(173)固定，在該信號盤(176)上并且圍繞信號盤(176)的圓周方向以等距離間隔狀態開設有一組信號孔(1761)，信號采集裝置(177)固定在反沖洗減速機支承座(174)上，并且與所述的信號孔(1761)相對應，該信號采集裝置(177)通過線路與電氣控制箱電氣控制連接，并且所述的反沖洗電機(171)同樣與電氣控制箱電氣控制連接;在所述隔套筒(1111)與所述回水管(14)之間配接有一用于貫通隔套筒(1111)的隔套筒腔(11111)與回水管(14)的回水管腔的過渡接管(11112)，并且在該過渡接管(11112)上配設有一過渡接管單向閥(11113)。
5.根據權利要求1所述的工藝凝結水處理系統，其特征在于所述的聯軸器(173)包括上、下聯軸節(1731、1732)和一組聯軸節連接螺釘(1733)，上聯軸節(1731)與所述的反沖洗減速機輸出軸(1721)鍵連接固定，并且該上聯軸節(1731)朝向下聯軸節(1732)的一端構成有一上聯軸節連接盤(17311)，下聯軸節(1732)與所述的主軸(175)鍵連接固定，并且該下聯軸節(1732)朝向上聯軸節(1731)的一端構成有一下聯軸節連接盤(17321)，上、下聯軸節連接盤(17311、17321)彼此配合，一組聯軸節連接螺釘(1733)以間隔狀態分布并且將上、下聯軸節連接盤(17311、17321)固定連接在一起，所述的信號盤(176)與所述下聯軸節(1732)固定，在所述的反沖洗管(18)的上端配設有一反沖洗管通液接頭(183)，該反沖洗管通液接頭(183)的上端位于所述隔套筒腔(11111)內，與所述的主軸(175)固定連接，并且在該反沖洗管通液接頭(183)的上端的壁體上以間隔狀態開設有通液管接頭通液孔(1831)，通液管接頭通液孔(1831)與隔套筒腔(11111)相通，反沖洗管通液接頭(183)的下端伸展到隔套筒腔(11111)外并且與反沖洗管(18)固定連接。
6.根據權利要求4所述的工藝凝結水處理系統，其特征在于所述的信號采集裝置(177)包括信號采集器支架(1771)和信號采集器(1772)，信號采集器支架(1771)固定在所述反沖洗減速機支承座(174)上，信號采集器(1772)固定在信號采集器支架(1771)上，并且在位于所述信號盤(176)的下方與所述信號孔(1761)相對應，該信號采集器(1772)由信號采集器線路(17721)與所述的電氣控制箱電氣控制連接。
7.根據權利要求5所述的工藝凝結水處理系統，其特征在于在所述信號盤(176)上并且在對應于所述下聯軸節(1732)的位置以間隔狀態開設有一組調整槽(1762)，在對應于各調整槽(1762)的位置各配設有一調整槽連接螺釘(17621)，各調整槽連接螺釘(17621)與所述下聯軸節(1732)朝向信號盤(176)的一端端面固定。
8.根據權利要求7所述的工藝凝結水處理系統，其特征在于所述的調整槽(1762)為圓弧形槽。
9.根據權利要求6所述的工藝凝結水處理系統，其特征在于所述的信號采集器(1772)為光電傳感器。
說明書
工藝凝結水處理系統
技術領域
本發明屬于水處理實施技術領域，具體涉及一種工藝凝結水處理系統，應用于諸如石油化工、醫藥化工或煉油行業，將工藝凝結水中所含的各種烴類物質、高價金屬離子、有機物、懸浮物和/或油等去除后回用于生產中，例如作為鍋爐的補給水使用。
背景技術
如業界所知之理，以往，由于石油化工和醫藥化工等企業在生產產品的過程中所產生的工藝凝結水中存在前述的油(浮油和浮化油)、烴類物質、高價金屬離子、有機物和/或懸浮物等，因而通常將這種工藝凝結水廢棄。然而，近幾年來，隨著人們對能源節約意識和水資源保護意識及環保意識的顯著提高，工藝凝結水的回收再利用越來越受到重視，相應地，工藝凝結水處理系統普遍受到業界的青睞，并且在已公開的專利文獻中可見諸。
中國發明專利申請公開號CN101530684A推薦的凝結水精處理系統通過設置可調節擋板對設在過濾器內的濾元上部的鋪膜厚度進行調節，以保障鋪膜的質量而改善過濾器的處理效果。但是，由于該方案為單級過濾，因此難以使前述情形的工藝凝結水的處理效果表現出令人滿意的程度。CN2404870Y提供的技術方案(一種凝結水除油的工藝裝置)僅適合于除去工藝凝結水中的油，存在用途上的挑剔性。
發明專利授權公告號CN102091480B揭示的“工藝凝結水處理系統”(該專利由本申請人提出)的積極意義在于能將前述工藝凝結水中的烴物質、高價金屬離子、有機物、懸浮物和/或油一次性有效地全面處理，并且能將處理后的工藝凝結水達到鍋爐給水標準而作為鍋爐補水用的水，因此該專利方案在節約資源和保護環境之間找到了理想的平衡點。
上述CN102091480B將凝結水高效預處理器(專利稱“表面冷凝液過濾器”)、活性炭過濾器和凝結水精處理器(專利稱“精密過濾器”)通過相應的管路(管路上設置閥門)連接為一個整體，其中，活性炭過濾器位于凝結水高效預處理器與凝結水精處理器之間。在該專利的說明書的實施例部分不僅清楚地描述了對工藝凝結水的處理過程，而且還描述了對凝結水高效預處理器以及凝結水精處理器的反沖洗和正沖洗過程，具體可以參見該專利說明書的倒數第2段至最后一段。又，該專利還揭示了凝結水高效預處理器內的濾芯優選使用由中國發明專利申請公開號CN101480546A(實用新型授權公告號為：201337843Y)公開的名稱為“表面冷凝液過濾器用的過濾芯”以及提示了凝結水精處理器優選使用發明專利授權公告號CN100488594C(過濾器)并且濾芯使用中國專利授權公告號CN201529434U(精密過濾器用濾芯〈專利號：ZL200920255310.2〉)。
上述CN102091480B之所以推薦使用CN100488594C的結構作為凝結水精處理器，是因該CN100488594C的反沖洗機構的結構較為合理，能夠節省反沖洗水的耗量并且對濾芯的反沖洗效果優異。具體而言，由于CN100488594C在筒體隔板上分隔出了一組各自獨立的反沖洗增效室，于是在反沖洗時，將本來均勻分?jǐn)偟酵搀w上腔中的反沖洗液(通常為水)變?yōu)榧杏谀硞�反沖洗增效室，使單位時間內的流速倍增，例如當反沖洗增效室被分隔為八個獨立的腔室或稱區域時，那么單位時間內的流速可增加至八倍，即本來分?jǐn)偟桨藗�區域的反沖洗液集中于一個區域，從而得以將對應于該區域下方的過濾芯有效清潔，不僅可縮短反沖洗的時間而節約反沖洗的耗水量，而且因濾芯清潔效果極致而得以改善過濾效果并且延長濾芯的使用壽命。
但是，上述CN102091480B推薦的“工藝凝結水處理系統”存在以下缺憾：其一，由于其提示的凝結水精處理器的結構有失合理，于是，出自反沖洗出液口的反沖洗液先是以趨于水平狀態噴射到反沖洗增效室的某個腔室，而后由腔室使反沖洗液以向下流淌的狀態對位于腔室下方的濾芯實施反沖洗，因而反沖洗液并不能直接對準位于其下方的濾芯發揮理想的反沖洗作用，也就是說反沖洗液不對濾芯產生直接噴射作用，因而濾芯上頑固沾附的污垢難以在短時間內清除，并且反沖洗時間長而造成水資源浪費，此外還影響凝結水精處理器恢復初始工作狀態的時間;其二，由于需要在筒腔隔板上以間隔狀態設置一組分隔板，藉由該組分隔板并且輔以蓋板而在筒腔隔板上構成多個反沖洗增效室，因此不僅制造麻煩，而且原材料消耗大;其三，由于反沖洗時間不足以縮短到令人滿意的程度，因此支持反沖洗機構工作的反沖洗電機的電能消耗大;其四，專利未教導凝結水高效預處理器的具體結構及其配備的反沖洗機構的結構。
上述四點欠缺中的一至三可以通過對CN100488594C的解讀而得到充分了解，并且通過申請人的上述說明可知：若要使諸如由CN102091480B推薦的“工藝凝結水處理系統”持久而穩定地工作，那么務必為凝結水高效預處理器和凝結水精處理器配備得以消除前述缺憾的反沖洗機構。為此本申請人作了持久而有益的探索與設計，終于找到了解決問題的辦法，并且在采取了保密措施下在本申請人廠區的實驗室進行模擬試驗，結果表現出了預想不到的驚人的技術效果。
發明內容
本發明的任務在于提供一種凝結水高效預處理器以及凝結水精處理器具有優異的反沖洗效果而藉以顯著縮短反沖洗時間、節約反沖洗的耗水量、節省電能消耗和簡化整體結構并且方便制造和維護的工藝凝結水處理系統。
本發明的任務是這樣來完成的，一種工藝凝結水處理系統，包括凝結水高效預處理器、活性炭過濾器、凝結水精處理器和用于對所述的凝結水高效預處理器、活性炭過濾器以及凝結水精處理器實施沖洗而引入沖洗水的沖洗水總管，凝結水高效預處理器的下部與工藝凝結水引入管管路連接，而凝結水高效預處理器的上部與所述活性炭過濾器的上部進水口的活性炭過濾器進水管連接，而活性炭過濾器的下部出水口通過活性炭過濾器出水管與所述的凝結水精處理器的下部管路連接，凝結水精處理器的上部與工藝凝結水引出管連接，所述的沖洗水總管具有第一、第二正沖水支管和第三正沖水支管，第一正沖水支管與所述凝結水高效預處理器的上部連接，第二正沖水支管與所述活性炭過濾器進水管連接，而第三正沖水支管與所述的工藝凝結水引出管連接，所述的活性炭過濾器位于凝結水高效預處理器和凝結水精處理器之間，所述的凝結水高效預處理器包括：一預處理筒體，該預處理筒體的頂部構成有一預處理筒體上封頭，而底部構成有一預處理筒體下封頭，并且在預處理筒體內設置有回流腔隔板、反沖洗增效室頂板和反沖洗增效室底板，回流腔隔板對應于反沖洗增效室頂板的上方，而反沖洗增效室底板對應于反沖洗增效室頂板的下方，在回流腔隔板上以間隔狀態開設有回流孔，而在反沖洗增效室底板上以間隔狀態開設有下腔濾芯出液孔，回流腔隔板與反沖洗增效室頂板之間的空間構成為回流腔，反沖洗增效室頂板與反沖洗增效室底板的空間構成為反沖洗增效室，其中：所述預處理筒體上封頭與回流腔隔板之間的空間構成為預處理筒體的預處理筒體上腔，該預處理筒體上腔通過所述回流孔與所述回流腔相通，所述預處理筒體下封頭與反沖洗增效室底板之間的空間構成為預處理筒體的預處理筒體下腔，該預處理筒體下腔通過所述下腔濾芯出液孔與所述反沖洗增效室相通，所述預處理筒體上封頭朝向所述預處理筒體上腔的一側并且在對應于預處理筒體上封頭的中央位置固定有一隔套筒，該隔套筒構成有一隔套筒腔;數量與所述下腔濾芯出液孔的數量相等的一組下腔濾芯，該一組下腔濾芯在對應于下腔濾芯出液孔的位置并且以縱向狀態設置在所述預處理筒體下腔內，并且與下腔濾芯出液孔配合;一用于將有待于過濾的凝結水引入所述預處理筒體下腔內供所述下腔濾芯過濾的預處理凝結水引入管，該預處理凝結水引入管的一端與所述預處理筒體下封頭的底部固定并且與預處理筒體下腔相通，預處理凝結水引入管的另一端構成為凝結水引入管進水口，該凝結水引入管進水口與所述工藝凝結水引入管連接，在預處理凝結水引入管的中部設置有一排污管接口;一回水管，該回水管的一端伸展到所述預處理筒體上腔內，與所述回流腔相通，并且還與所述隔套筒的隔套筒腔相通，而回水管的另一端在途經預處理筒體上封頭后伸展到預處理筒體上腔外，并且與所述活性炭過濾器進水管連接;一組間隔分布的進水管，該一組進水管的高度方向的中部與所述回流腔隔板固定，進水管的上端位于預處理筒體上腔內，而下端途經所述回流腔與所述的反沖洗增效室頂板固定，并且與所述的反沖洗增效室相通;數量與所述進水管的數量相等的一組上腔濾芯，該一組上腔濾芯以縱向狀態設置于所述預處理筒體上腔內并且與所述的進水管的上端固定;一反沖洗管驅動機構和一反沖洗管，反沖洗管驅動機構設置在所述預處理筒體上封頭背對所述預處理筒體上腔的一側，并且與所述的隔套筒相對應，反沖洗管的上端伸展到所述隔套筒腔內并且與反沖洗管驅動機構傳動連接，而反沖洗管的下端伸展到所述反沖洗增效室內并且轉動地支承在所述的反沖洗增效室頂板和反沖洗增效室底板上，在該反沖洗管的下端的側部構成有一與反沖洗增效室相通的反沖洗管出液口;所述的凝結水精處理器包括：上部構成有精處理筒體上封頭而下部構成有精處理筒體下封頭的一精處理筒體;一筒腔分隔板，該筒腔分隔板以水平狀態設置在精處理筒體的精處理筒體腔內并且藉由該筒腔分隔板將精處理筒體的筒體腔分隔為筒體上腔和筒體下腔，在該筒腔分隔板上以間隔狀態開設有一組下腔過濾芯出液口配合孔;一組下腔過濾芯，該一組下腔過濾芯的數量與所述的下腔過濾芯出液口配合孔的數量相等，并且在對應于下腔過濾芯出液口配合孔的位置以縱向狀態設置在所述筒體下腔內，各下腔過濾芯的下腔過濾芯出液口與下腔過濾芯出液口配合孔相配合;一用于將有待于精過濾的凝結水補入筒體下腔內供所述下腔過濾芯過濾的凝結水引入管，該凝結水引入管的一端與所述精處理筒體下封頭的底部固定，并且與筒體下腔相通，而該凝結水引入管的另一端與所述活性炭過濾器出水管連接，在凝結水引入管的中部設置有一個排污接口;一隔套罐和一回液管，隔套罐固定在所述精處理筒體上封頭朝向所述筒體上腔的一側并且對應于精處理筒體上封頭的中央位置，在隔套罐的一側延伸有一與隔套罐的隔套罐腔相通的用于使筒體上腔內的水引入隔套罐腔內的一隔套罐進水接口，在該隔套罐進水接口上設置有進水接口單向閥，回液管的一端自所述的精處理筒體上封頭伸展到所述筒體上腔內，與所述隔套罐連接，并且與隔套罐腔相通，回液管的另一端伸展到精處理筒體的精處理筒體腔外并且與所述的工藝凝結水引出管連接;一反沖洗管子驅動機構和一反沖洗管子，反沖洗管子驅動機構設置在所述精處理筒體上封頭上，并且與所述隔套罐相對應，反沖洗管子的上端伸展到所述隔套罐腔內，并且與反沖洗管子驅動機構傳動連接，而反沖洗管子的下端轉動地支承在所述的筒腔分隔板的中央位置，并且在該反沖洗管子的下端的側部開設有一反沖洗管子出液口，特征在于：在所述的反沖洗管的下端的側部并且在對應于所述反沖洗管出液口的位置以水平懸臂狀態固定有一反沖洗液噴射臂，該反沖洗液噴射臂的長度方向的底部構成為噴射臂開口，噴射臂開口與所述反沖洗增效室底板的上方相對應，并且與反沖洗液噴射臂的反沖洗液噴射臂腔相通，而反沖洗液噴射臂腔與反沖洗管出液口相通，在反沖洗液噴射臂的長度方向的一側以及另一側并且位于反沖洗液噴射臂的底部各構成有一探出反沖洗液噴射臂的外側面的用于對所述下腔濾芯出液孔遮蔽的出液孔遮擋翼，出液孔遮擋翼與反沖洗增效室底板相接觸;在所述的反沖洗管子的下端并且在對應于所述反沖洗管子出液口的位置以水平懸臂狀態固定有一反沖液噴射臂，該反沖液噴射臂對應于所述筒體分隔板的上方，并且在該反沖液噴射臂的長度方向的底部構成有一反沖液噴射口，該反沖液噴射口與反沖液噴射臂的反沖液噴射臂腔相通，而反沖液噴射臂腔與所述的反沖洗管子出液口相通，在反沖液噴射臂的長度方向的一側以及另一側并且位于反沖液噴射臂的底部各構成有一探出反沖液噴射臂的外側面的用于對所述下腔過濾芯出液口遮蔽的出液口遮擋翼，出液口遮擋翼與所述筒腔分隔板接觸，其中：所述的反沖洗液噴射臂的直徑自所述反沖洗管出液口朝向遠離反沖洗管出液口的方向逐漸變小，并且反沖洗液噴射臂的長度與所述反沖洗液增效室底板的半徑相適應;所述的反沖液噴射臂的直徑自所述反沖洗管子出液口朝著遠離反沖洗管子出液口的方向逐漸變小，并且反沖液噴射臂的長度與所述筒腔分隔板的半徑相適應。
在本發明的一個具體的實施例中，在所述凝結水高效預處理器的所述回水管的一端配設有一回水管單向閥，并且在回水管的一端端部構成有一回水管配合接口，該回水管配合接口與所述的回流腔隔板朝向所述預處理筒體上腔的一側相配合并且與所述回流腔相通，而回水管的另一端配設有壓縮空氣引入接口、正沖洗水進水接口、出水接口和反沖洗水引入接口;在所述凝結水精處理器的所述回液管的所述另一端配設有壓縮空氣引入接頭、正沖洗水進水接頭、出水接頭和反沖洗水引入接頭;在所述的沖洗水總管上還連接有第一、第二反沖水支管和第三反沖水支管，第一反沖水支管與所述回水管的反沖洗水引入接頭連接，并且在所述正沖洗水進水接口上還連接有一第一正沖洗水引出管，在所述活性炭過濾器進水管上連接有一第二沖洗水引出管，而在所述的回液管的正沖水進水接頭上連接有一第三沖洗水引出管;在所述的壓縮空氣引入接口上連接有一第一壓縮空氣引入管，該第一壓縮空氣引入管與所述壓縮空氣總管連接，在所述活性炭過濾器進水管上還連接有一第二壓縮空氣引入管，該第二壓縮空氣引入管與壓縮空氣總管連接，在所述的壓縮空氣引入接頭上連接有一第三壓縮空氣引入管，該第三壓縮空氣引入管與壓縮空氣總管連接。
在本發明的另一個具體的實施例中，在所述預處理筒體的壁體上設置有筒體上腔視鏡和筒體下腔視鏡，筒體上腔視鏡對應于所述預處理筒體上腔，筒體下腔視鏡對應于所述預處理筒體下腔，并且在所述的預處理筒體上封頭上配設有一油污引出接口，該油污引出接口與預處理筒體上腔相通，并且在該油污引出接口上連接有一油污引出管，在所述的預處理筒體下封頭上固定有一組預處理筒體支承腳，其中：在預處理筒體上封頭上構成有一用于供檢修人員對設置在所述預處理筒體上腔內的所述上腔濾芯檢護的筒體上腔檢護口，在該筒體上腔檢護口上配設有一筒體上腔檢護口蓋，在所述預處理筒體下封頭的底部構成有一用于供檢修人員對所述預處理筒體下腔內的所述下腔濾芯檢護的筒體下腔檢護口，在該筒體下腔檢護口上配設有一筒體下腔檢護口蓋。
在本發明的又一個具體的實施例中，所述反沖洗管子驅動機構的結構是與所述反沖洗管驅動機構的結構相同的，所述的反沖洗管驅動機構包括反沖洗電機、反沖洗減速機、聯軸器、反沖洗減速機支承座、主軸、信號盤和信號采集裝置，反沖洗電機與反沖洗減速機傳動連接，并且由反沖洗減速機連同反沖洗電機固定在反沖洗減速機支承座上，而反沖洗減速機支承座固定在所述的預處理筒體上封頭上，并且位于預處理筒體上封頭的中央位置，聯軸器連接在反沖洗減速機的反沖洗減速機輸出軸與主軸之間，主軸伸展到所述隔套筒的隔套筒腔內并且與所述的反沖洗管傳動連接，信號盤套置在主軸上，并且與聯軸器固定，在該信號盤上并且圍繞信號盤的圓周方向以等距離間隔狀態開設有一組信號孔，信號采集裝置固定在反沖洗減速機支承座上，并且與所述的信號孔相對應，該信號采集裝置通過線路與電氣控制箱電氣控制連接，并且所述的反沖洗電機同樣與電氣控制箱電氣控制連接;在所述隔套筒與所述回水管之間配接有一用于貫通隔套筒的隔套筒腔與回水管的回水管腔的過渡接管，并且在該過渡接管上配設有一過渡接管單向閥。
在本發明的再一個具體的實施例中，所述的聯軸器包括上、下聯軸節和一組聯軸節連接螺釘，上聯軸節與所述的反沖洗減速機輸出軸鍵連接固定，并且該上聯軸節朝向下聯軸節的一端構成有一上聯軸節連接盤，下聯軸節與所述的主軸鍵連接固定，并且該下聯軸節朝向上聯軸節的一端構成有一下聯軸節連接盤，上、下聯軸節連接盤彼此配合，一組聯軸節連接螺釘以間隔狀態分布并且將上、下聯軸節連接盤固定連接在一起，所述的信號盤與所述下聯軸節固定，在所述的反沖洗管的上端配設有一反沖洗管通液接頭，該反沖洗管通液接頭的上端位于所述隔套筒腔內，與所述的主軸固定連接，并且在該反沖洗管通液接頭的上端的壁體上以間隔狀態開設有通液管接頭通液孔，通液管接頭通液孔與隔套筒腔相通，反沖洗管通液接頭的下端伸展到隔套筒腔外并且與反沖洗管固定連接。
在本發明的還有一個具體的實施例中，所述的信號采集裝置包括信號采集器支架和信號采集器，信號采集器支架固定在所述反沖洗減速機支承座上，信號采集器固定在信號采集器支架上，并且在位于所述信號盤的下方與所述信號孔相對應，該信號采集器由信號采集器線路與所述的電氣控制箱電氣控制連接。
在本發明的更而一個具體的實施例中，在所述信號盤上并且在對應于所述下聯軸節的位置以間隔狀態開設有一組調整槽，在對應于各調整槽的位置各配設有一調整槽連接螺釘，各調整槽連接螺釘與所述下聯軸節朝向信號盤的一端端面固定。
在本發明的進而一個具體的實施例中，所述的調整槽為圓弧形槽。
在本發明的又更而一個具體的實施例中，所述的信號采集器為光電傳感器。
本發明提供的技術方案由于在凝結水高效預處理器的反沖洗管的反沖洗管出液口的位置設置了反沖洗液噴射臂，因而在反沖洗時，可由反沖洗液噴射臂對準下腔濾芯出液孔直接噴射，對位于預處理筒體下腔內的下腔濾芯實施反沖洗;由于在凝結水精處理器的反沖洗管子的反沖洗管子出液口的位置設置了反沖液噴射臂，因而當反沖洗時，可由反沖液噴射臂對準下腔過濾芯出液口直接噴射，對位于筒體下腔內的下腔過濾芯實施反沖洗，不僅可以顯著提高反沖洗效果、縮短反沖洗時間、節約耗水量以及節約電能消耗，而且結構簡練，既可方便制造，又可方便維護。
