申請日2013.09.27

　　公開(公告)日2014.01.01

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種礦化垃圾反應床同步硝化反硝化處理滲濾液的裝置。包括礦化垃圾反應床和曝氣裝置，礦化垃圾反應床表面設固體取樣口，下部設出水取樣口及曝氣管，曝氣管連接轉子流量計，轉子流量計相連氣泵，氣泵連接控制箱;中央設通風管，其頂部密封、管壁打孔且下部與曝氣管相連，通風管外部裹砂網;礦化垃圾反應床頂加蓋及漏斗，漏斗與蓋間設置閥門，蓋底加均勻布孔PVC板;礦化垃圾反應床裝填礫石層、礦化垃圾層和斜面礫石層，均勻布孔的斜板支撐斜面礫石層，溫度探頭埋入礦化垃圾層;礦化垃圾反應床用PVC板制，進行反應的場所;曝氣裝置是實現同步硝化反硝化的裝置。本發明裝置在礦化垃圾中實現同步硝化反硝化，達到以廢治廢的目的。

　　權利要求書

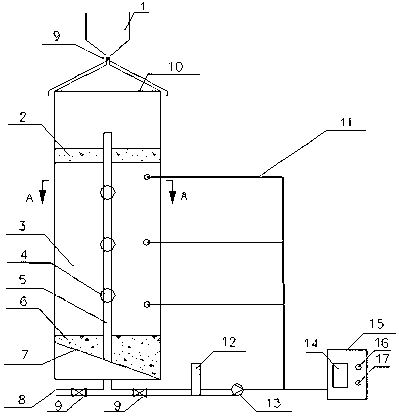

　　1. 一種礦化垃圾反應床同步硝化反硝化處理滲濾液的裝置，其特征在于該裝置包括礦化垃圾反應床和曝氣裝置，其中礦化垃圾反應床為該裝置的主體，其表面設置固體取樣口(4)，礦化垃圾反應床下部設置出水取樣口(8)以及曝氣管，出水取樣口(8)和曝氣管上均設有閥門，曝氣管連接轉子流量計(12)，轉子流量計(12)和氣泵(13)相連，氣泵(13)通過線路與控制箱(15)連接，控制箱(15)上設置溫度顯示器(14)、曝氣開關(16)和溫度開關(17);礦化垃圾反應床內部中央位置設置通風管(5)，通風管(5)頂部密封、管壁打孔且下部與曝氣管相連，以利于空氣向礦化垃圾柱體本身擴散;通風管(5)外部包裹砂網，以防止礦化垃圾堵塞通風管(5)管壁上的孔;礦化垃圾反應床頂端加蓋，蓋上有漏斗(1)，漏斗(1)與蓋之間設置一個閥門(9)，用于控制注水，蓋底加一層均勻布孔的PVC板(10)，用于均勻布水;礦化垃圾反應床自下而上依次裝填礫石層(2)、礦化垃圾層(3)和斜面礫石層(6)，斜面礫石層(6)由均勻布孔的斜板(7)支撐，三根溫度探頭(11)自上而下埋入礦化垃圾層，用于測定礦化垃圾層的堆體內溫度;

　　所述礦化垃圾反應床采用PVC板制作，是反應物進行反應的場所;

　　所述曝氣裝置是實現同步硝化反硝化的主要裝置。

　　說明書

　　一種礦化垃圾反應床同步硝化反硝化處理滲濾液的裝置

　　技術領域

　　本發明屬于環保技術領域，特別涉及一種城市生化垃圾產生的滲濾液經礦化垃圾反應床同步硝化反硝化處理的裝置。

　　背景技術

　　礦化垃圾是指垃圾在填埋場經過多年降解后，幾乎不產生滲濾液和氣體，基本上達到穩定化的狀態。

　　礦化垃圾反應床是將礦化垃圾作為填料和微生物載體的一種生物反應床，礦化垃圾可以作為填料是由于礦化垃圾具有以下特點：(1)較大的比表面積，以至于吸附能力較強;(2)礦化垃圾對于廢水處理方面還具有較好的滲透速率和水力負荷的特點，當?shù)V化垃圾粒徑小于0.25mm時，其陽離子交換容量、細菌總數和飽和水力滲透系數分別達68.7 meq/100 g干垃圾、8.6×106個/g干垃圾和1.232 cm/min，所以礦化垃圾是非常優良的處理污水的微生物載體。

　　同濟大學從上世紀90年代開始，對基于厭氧環境下的礦化垃圾反應床處理滲濾液進行了一些研究工作，但發現氨氮去除率較好，但總氮去除率低，之后一些學者對傳統厭氧礦化垃圾反應床進行改進,提出準好氧礦化垃圾反應床處理滲濾液的技術構想，發現氨氮去除率很高，總氮去除率初期很高，后期不理想。

　　發明內容

　　本發明的目的是針對傳統經典生物脫氮技術中硝化階段降低硝酸鹽與提高氨氮去除率的矛盾，提供一種礦化垃圾反應床同步硝化反硝化處理滲濾液的裝置。

　　本發明的思路：把礦化垃圾反應床作為反應裝置的主體，通過設置曝氣裝置，使礦化垃圾床中形成好氧區、缺氧區和厭氧區，發生同步硝化反硝化，同時通過優化運行參數，如礦化垃圾粒徑、曝氣量、進水負荷、進水頻次等，確定固體中實現同步硝化反硝化的最佳條件。

　　本發明是這樣實現的：一種礦化垃圾反應床同步硝化反硝化處理滲濾液的裝置，包括礦化垃圾反應床和曝氣裝置，其中礦化垃圾反應床為該裝置的主體，其表面設置固體取樣口，礦化垃圾反應床下部設置出水取樣口以及曝氣管，出水取樣口和曝氣管上均設有閥門，曝氣管連接轉子流量計，轉子流量計和氣泵相連，氣泵通過線路與控制箱連接，控制箱上設置溫度顯示器、曝氣開關和溫度開關;礦化垃圾反應床內部中央位置設置通風管，通風管頂部密封、管壁打孔且下部與曝氣管相連，以利于空氣向礦化垃圾柱體本身擴散;通風管外部包裹砂網，以防止礦化垃圾堵塞通風管管壁上的孔;礦化垃圾反應床頂端加蓋，蓋上有漏斗，漏斗與蓋之間設置一個閥門，用于控制注水，蓋底加一層均勻布孔的PVC板，用于均勻布水;礦化垃圾反應床自下而上依次裝填礫石層、礦化垃圾層和斜面礫石層，斜面礫石層由均勻布孔的斜板支撐，三根溫度探頭自上而下埋入礦化垃圾層，用于測定礦化垃圾層的堆體內溫度。

　　所述礦化垃圾反應床采用PVC板制作，是反應物進行反應的場所。

　　所述曝氣裝置是實現同步硝化反硝化的主要裝置。

　　通過參數優化實驗，確定出本發明裝置的最優運行參數為：礦化垃圾粒徑在4~10毫米之間，曝氣量0.1升/分鐘，曝氣12小時/天。

　　本發明裝置的優點在于：

　　(1)本發明裝置設置通過曝氣裝置，確定出最佳曝氣量，最大程度的在礦化垃圾中實現同步硝化反硝化，使進水氮化物盡可能轉化成氣體排出，而且礦化垃圾的挖掘利用，減輕了填埋場的負擔，達到了以廢治廢的目的。

　　(2)本發明裝置利用礦化垃圾反應床處理滲濾液，具有投資省，運行管理簡單方便，處理效能高，處理成本低等優點，對經濟不發達的發展中國家具有重要的現實意義。
