申請日2013.09.27

　　公開(公告)日2014.01.08

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種污水處理周期性無堵塞布水系統，包括污水提升泵、脈沖發生罐(池)、液下旋流布水系統和配套管路，所述脈沖發生罐(池)包括儲水室、真空泵、空氣閥開關、進水管、水位電級，所述液下旋流布水系統包括下降主管、旋流布水器和反射錐，所述儲水室一側設有空氣閥開關和水位電級，所述水位電級一側設有最高水位點和最低水位點，所述儲水室另一側設有真空泵，所述儲水室下方設有進水管，所述儲水室下方設下降主管、液下旋流布水器和反射錐。本發明解決了常規污水各工段建(構)筑物的布水系統容易堵塞以及布水不均勻的問題，還兼帶攪拌功能，可省去污水處理池內攪拌器的投資及運行成本，此外，周期性泄水及反射錐組合可有效控制攪拌強度。

　　權利要求書

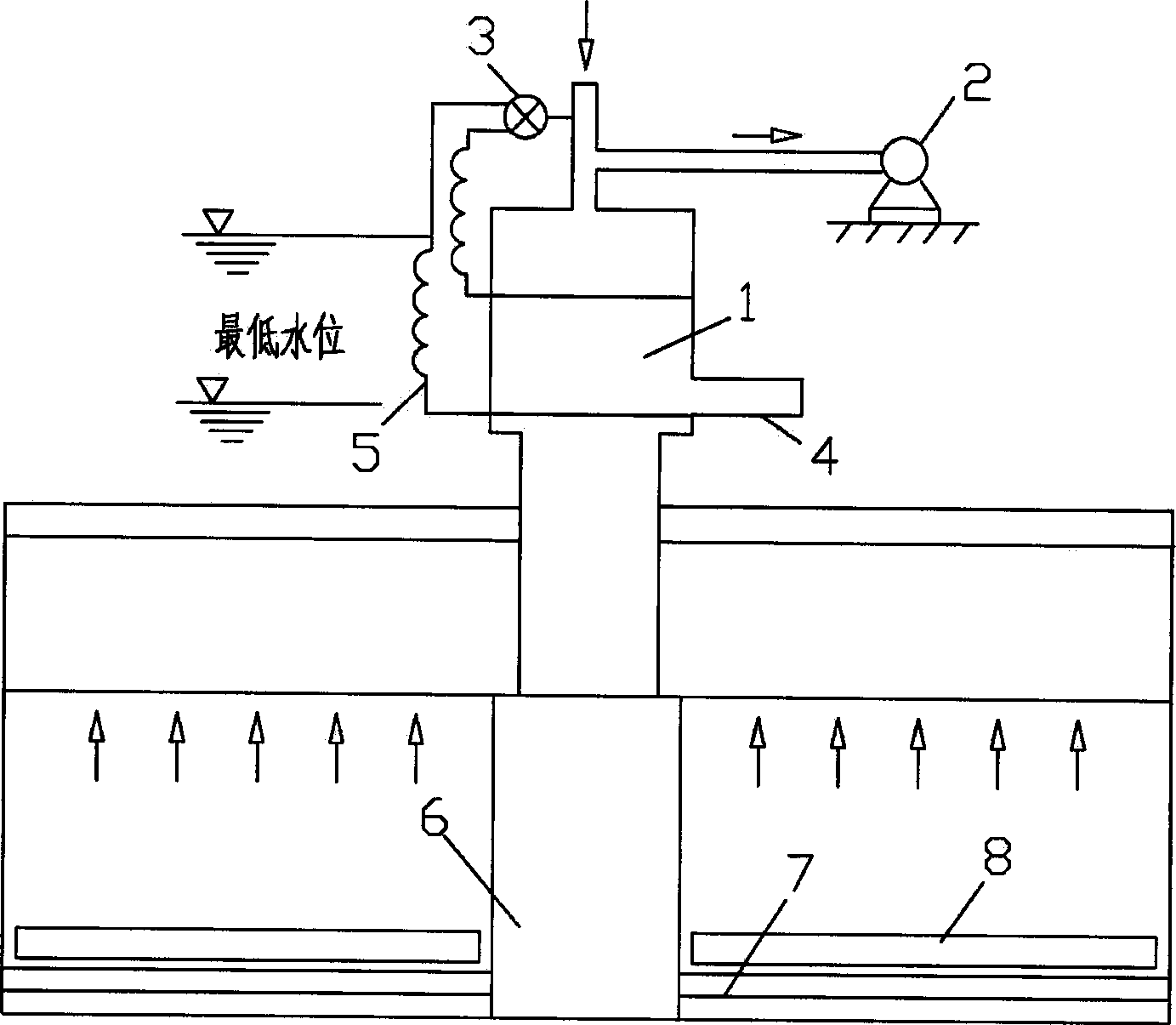

　　1.污水處理周期性無堵塞布水系統，包括污水提升泵、脈沖發生 罐(池)、液下旋流布水系統和配套管路，其特征在于，所述脈沖發 生罐(池)包括儲水室(1)、真空泵(2)、空氣閥開關(3)、進 水管(4)、水位電級(5)，所述液下旋流布水系統包括下降主管(6)、 旋流布水器(7)和反射錐(8)，所述儲水室(1)一側設有空氣閥 開關(3)和水位電級(5)，所述水位電級(5)一側設有最高水位 點和最低水位點，所述儲水室(1)另一側設有真空泵(2)，所述儲 水室(1)下方設有進水管(4)。

　　2.根據權利要求1所述的污水處理周期性無堵塞布水系統，其 特征在于，所述脈沖發生罐(池)內設有脈沖發生器系統，所述脈沖 發生器系統包括儲水室、真空泵、空氣閥開關、進水管和水位電極。

　　3.根據權利要求1所述的污水處理周期性無堵塞布水系統，其 特征在于，所述的空氣閥開關(3)上設有繼電器。

　　4.根據權利要求1所述的污水處理周期性無堵塞布水系統，其 特征在于，所述最高水位點和最低水位點上均設有無線信號發射器。

　　5.根據權利要求2所述的污水處理周期性無堵塞布水系統，其 特征在于，所述液下旋流布水系統包括中央下降管、旋流布水器和反 射錐。

　　6.根據權利要求2所述的污水處理周期性無堵塞布水系統，其 特征在于，所述配水支管的間距為0.4-1.0m，所述旋流布水器的最 大孔口流速可達2.5-3.0m/s，所述配水支管的直徑大于20mm。

　　說明書

　　污水處理周期性無堵塞布水系統

　　技術領域

　　本發明具體涉及一種污水處理周期性無堵塞布水系統。

　　背景技術

　　污水處理(sewage treatment，wastewater treatment)：為使污水達 到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處 理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、 餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　污水處理站的作用是對生產、生活污水進行處理，達到規定的排放標 準，是保護環境的重要設施。工業發達國家的污水處理站已經很普遍，而 我國村鎮的污水處理站很少，但今后會逐漸多起來。要使這些污水處理站 真正發揮作用，還需要靠嚴格的排放制度、組織和管理體制來保證。

　　現有的常規污水各工段建(構)筑物的布水系統容易堵塞以及存在布水 不均勻的問題，而現有的布水系統大多需要配備攪拌器，在增加企業成本 的同時，還費時費力，同時維護很麻煩。

　　發明內容

　　針對現有技術上存在的不足，本發明提出了一種污水處理周期性無堵 塞布水系統。

　　為了實現上述目的，本發明是通過如下的技術方案來實現：污水處理 周期性無堵塞布水系統，包括污水提升泵、脈沖發生罐(池)、液下旋流布 水系統和配套管路，所述脈沖發生罐(池)包括儲水室、真空泵、空氣閥 開關、進水管和水位電級，所述液下旋流布水系統包括下降主管、旋流布 水器和反射錐，所述儲水室一側設有空氣閥開關和水位電級，所述水位電 級一側設有最高水位點和最低水位點，所述儲水室另一側設有真空泵，所 述儲水室下方設有進水管。

　　作為優選，所述脈沖發生罐(池)內設有脈沖發生器系統，所述脈沖 發生器系統包括儲水室、真空泵、空氣閥開關、進水管和水位電極。。

　　作為優選，所述的空氣閥開關上設有繼電器。

　　作為優選，所述最高水位點和最低水位點上均設有無線信號發射器。

　　作為優選，所述液下旋流布水系統包括中央下降管、旋流布水器和反 射錐。

　　作為優選，所述配水支管的間距為0.4-1.0m，所述旋流布水器的最大 孔口流速可達2.5-3.0m/s，所述配水支管的直徑大于20mm。

　　本發明解決了常規污水各工段建(構)筑物的布水系統容易堵塞以及 布水不均勻的問題，還兼帶攪拌功能，可省去污水處理池內攪拌器的投資 及運行成本，此外，周期性泄水及穩流板組合可有效控制攪拌強度。
