申請日2013.10.08

　　公開(公告)日2014.07.23

　　IPC分類號C02F3/28

　　摘要

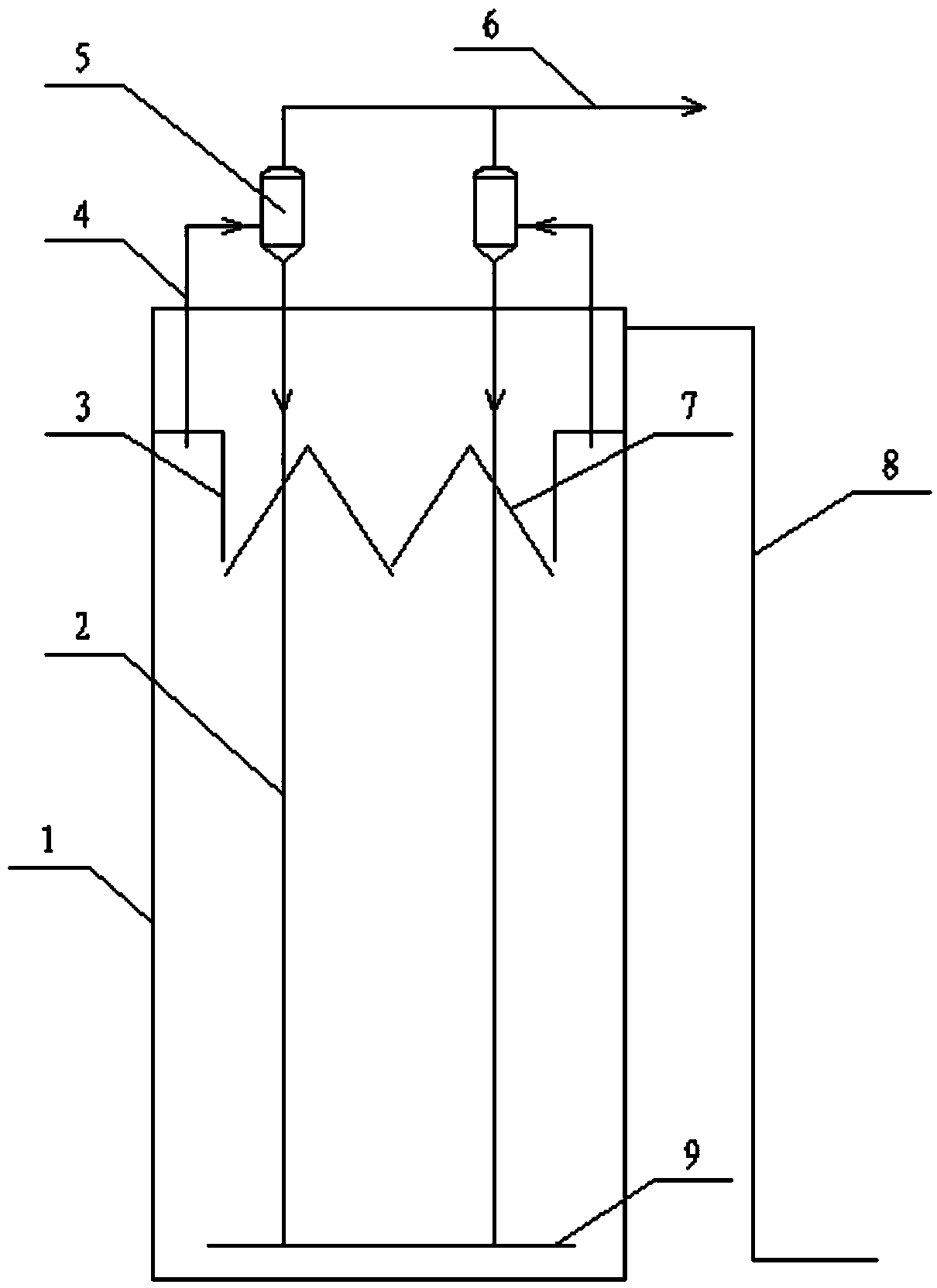

　　本實用新型的自循環式厭氧污泥床反應器，包括：機體，作為厭氧反應的容器，其具有一個厭氧反應區;氣室，其位于所述機體內上部，所述氣室與所述機體底部的距離為所述機體高度的2/3～4/5;至少一個氣液分離器，其位于機體的上方并通過導管與所述氣室連接，其中，所述氣液分離器底部設置有延伸至機體內底部的回流管。本實用新型結構簡單、且厭氧反應能在高的COD容積負荷條件下反應，在應用過程中能耗小、設備投入少、降低了投入成本。

　　權利要求書

　　1.一種自循環式厭氧污泥床反應器，其特征在于：包括：

　　機體，其具有一個厭氧反應區;

　　氣室，其位于所述機體內上部，所述氣室與所述機體底部的距離為所述 機體高度的2/3～4/5;

　　至少一個氣液分離器，其位于機體的上方并通過導管與所述氣室連接， 其中，所述氣液分離器底部設置有延伸至機體內底部的回流管。

　　2.根據權利要求1所述的自循環式厭氧污泥床反應器，其特征在于：所 述導管連接氣室的一端延伸入氣室空間內部的1/6～1/3。

　　3.根據權利要求1所述的自循環式厭氧污泥床反應器，其特征在于：還 包括三相分離器，其與所述氣室相鄰設置在所述機體內上部。

　　4.根據權利要求1所述的自循環式厭氧污泥床反應器，其特征在于：所 述氣液分離器設置有導氣管。

　　說明書

　　一種自循環式厭氧污泥床反應器

　　技術領域

　　本實用新型涉及一種厭氧反應器，尤其涉及一種自循環式厭氧污泥床反 應器。

　　背景技術

　　目前，在造紙、食品加工、酒類釀造、垃圾滲透液、檸檬酸及醫藥化工 等諸多領域被普遍片使用厭氧反應器。

　　在采用一個厭氧反應區的厭氧反應器中，氣體通過三相分離器處理后， 氣體進入氣室然后直接導出，其上流速度較小，故污泥床下的顆粒污泥不能 充分懸浮，即污泥床不能夠得到充分利用，這一點是影響了其COD的容積負 荷。為了增大反應器內COD的容積負荷，人們在反應器內增加了強制循環系 統，采用了出水強制循環，使得其上流速度大大提高，反應器內部攪拌強度 大，有利于基質和代謝產物在顆粒污泥內外的擴散、傳遞，保證了厭氧反應 器在高負荷下運行，因此在處理廢水的過程中加大了電的消耗，即增加了污 水的處理費用。

　　實用新型內容

　　為克服現有技術的不足，本實用新型的目的是提供一種新型的自循環式 厭氧污泥床反應器，通過簡單的結構設計，達到減低能耗的目的。

　　為解決以上技術問題，本是實用新型提供了以下技術方案：

　　一種自循環式厭氧污泥床反應器，包括：

　　機體，作為厭氧反應的容器，其具有一個厭氧反應區;

　　氣室，其位于所述機體內上部，所述氣室與所述機體底部的距離為所述 機體高度的2/3～4/5;

　　至少一個氣液分離器，其位于機體的上方并通過導管與所述氣室連接， 其中，所述氣液分離器底部設置有延伸至機體內底部的回流管。

　　氣室設置在與所述機體底部的距離為所述機體高度的2/3～4/5，設置太 高則氣體上升產生的動力較少，帶動廢水的上升流速低或帶動不了。

　　優選的是，所述導管連接氣室的一端延伸入氣室空間內部的1/6～1/3。

　　優選的是，所述的自循環式厭氧污泥床反應器，還包括三相分離器，其 與所述氣室相鄰設置在所述機體內上部。

　　優選的是，所述氣液分離器設置有導氣管。

　　本實用新型的有益效果：本實用新型的自循環式厭氧污泥床反應器，通 過增設氣液分離器，并在氣室與氣液分離器之間增設導管，同時將氣室設置 在與機體底部的距離為機體高度的2/3～4/5處，利用沼氣逃逸時的升力作為 動力，將反應器內的廢水帶入氣液分離器，廢水在氣液分離器中靠重力自由 流入反應器底部，水的上流速度大大提高，增大了反應器內部攪拌強度，有 利于基質和代謝產物在顆粒污泥內外的擴散、傳遞，保證了厭氧反應器在高 的COD容積負荷條件下運行。本實用新型結構簡單，在應用過程中能耗小， 設備投入少，降低了投入成本。
