申請日2013.09.27
公開(公告)日2014.01.01
IPC分類號C02F1/52
摘要
本發明涉及一種帶有污泥改性回流系統的平流沉淀池及其回流方法，其中平流沉淀池包括池體以及設于池體兩端的進水口和出水口，池體包括設于近進水口一端、沿水流方向依次設置的反應區和過渡區，其特征在于：還包括與池體相連通的回流系統，回流系統包括連接過渡區和反應區的污泥管道，以及驅動污泥由過渡區經污泥管道回流回反應區的污泥輸送泵，污泥管道的管路中沿污泥輸送方向依次設有加藥泵和污泥熟化箱，加藥泵用于對污泥管道中的污泥添加活化劑。使用本發明的沉淀池及其回流方法，產水水質穩定，能耗低、效果好，對后續處理無影響，并且改造工作量也小，費用低。
權利要求書
1. 一種帶有污泥改性回流系統的平流沉淀池，包括池體以及設于池體兩端的進水口和出水口，所述池體包括設于近所述進水口一端、沿水流方向依次設置的反應區和過渡區，其特征在于：還包括與所述池體相連通的回流系統，所述回流系統包括連接所述過渡區和反應區的污泥管道，以及驅動污泥由過渡區經污泥管道回流回反應區的污泥輸送泵，所述污泥管道的管路中沿污泥輸送方向依次設有加藥泵和污泥熟化箱，所述加藥泵用于對污泥管道中的污泥添加活化劑。
2. 根據權利要求1所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述污泥管道與所述反應區相連的位置不超過反應區沿水流方向?qū)挾鹊亩种惶帯?/P>
3. 根據權利要求1所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述污泥管道與所述反應區相連的位置在反應區沿水流方向?qū)挾鹊乃姆种坏蕉种惶帯?/P>
4. 根據權利要求1所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述污泥輸送泵為變頻泵。
5. 根據權利要求1所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述污泥管道包括連接所述過渡區的多根排泥管道，部分排泥管道與所述反應區相連，所述排泥管道上設有閥門。
6. 根據權利要求1所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述活化劑為陰離子聚丙烯酰胺的水溶液，加入到污泥管道的待回流污泥中形成溶液A，所述加藥泵添加活化劑的量以陰離子聚丙烯酰胺占所述溶液A的質量濃度小于等于6‰為準。
7. 根據權利要求6所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述加藥泵添加活化劑的量以陰離子聚丙烯酰胺占所述溶液A的質量濃度在0.5‰-6‰為準。
8. 根據權利要求1所述的一種帶有污泥改性回流系統的平流沉淀池，其特征在于：所述回流系統回流的污泥量大于等于所述池體中取泥、回流前污泥總量的1%。
9. 根據權利要求1-8所述的帶有污泥改性回流系統的平流沉淀池的回流方法，其特征在于，包括如下步驟：
(1)所述污泥管道與池體的連接端在過渡區取泥，通過污泥輸送泵沿污泥管道向反應區回流;
(2)所述加藥泵向污泥管道中的污泥添加活化劑，添加有活化劑的污泥在所述污泥熟化箱中熟化，完成改性;
(3)改性后的所述污泥沿污泥管道回流到所述反應區。
說明書
一種帶有污泥改性回流系統的平流沉淀池及其回流方法
技術領域
本發明涉及水處理領域，尤其涉及一種反應沉淀池。
背景技術
在水處理領域，無論是以自來水為代表的凈水行業，還是以火力發電為代表的純水行業，一般都要使用反應沉淀池。反應沉淀池有多種類型，由于我國現代工業發展較晚，反應沉淀技術設備主要來自前蘇聯和歐美。目前還在大量使用的主要分為兩類，即平流(迷宮)式反應沉淀池(以下簡稱平流沉淀池)和機械攪拌式反應沉淀池。兩者的不同之處是提供混凝澄清所需能量的方式不同。
污泥回流技術是增加反應沉淀池適應范圍、提高反應沉淀池產水品質、減少產水波動的技術工藝。
原來的機械攪拌加速沉淀池，水利循環加速沉淀池中都有廣泛應用污泥回流技術，但以上兩類池形上的污泥回流應用屬于污泥內循環，無法控制污泥的性質。近年來，以上兩種池型在新、擴建及改建項目中已很少應用。目前混凝澄清的主流池型是高效(高密度)沉淀池及“微漩渦” 沉淀池。其中高密度沉淀池是威立雅水務的專利技術，而微漩渦是我國的專有技術，兩者主要的區分是膠體混凝所需的動力來源不同。由于微漩渦反應沉淀池屬于平流沉淀池的優化，只是在迷宮中添加了折板，使得來水流經折板時出現微小的漩渦能提供混凝所需要的水力學梯度。高效(高密度)沉淀池的混凝動力是由槳葉旋轉產生的。因此，在產能一定的條件下，也就是說水流速度一定的條件下，微渦旋技術提供的水力學梯度也是一定的。在來水波動較大或其它惡劣的情況下，微漩渦技術的池子會出現產水波動較大的情況，可能造成翻池。
反應沉淀池的翻池會直接影響后續處理設備的運行經濟性及安全性。如，過濾設備有效運行時間變短，自用水量增加，產水不穩定等。一些特殊的物質，如部分膠體、部分有機物，只能在混凝澄清過程中去除，反應沉淀池的不穩定在凈水行業會影響產品水的水質，在純水行業會直接影響后續脫鹽設備的使用壽命，因此每一個水處理單位都把以混凝澄清為核心的預處理作為整個生產流程的重中之重，不遺余力的做好混凝澄清穩定運行工作。
目前的平流沉淀池以及在其基礎上改良的“微渦旋”沉淀池，由于本身結構的原因，無法在來水發生溫度、水質變化時控制水質和穩定，產水惡化的幾率高，對后續產能及設備安全的影響大。
發明內容
本發明克服了現有技術的不足，提供一種帶有污泥改性回流系統，產水水質穩定，能耗低、效果好，對后續處理無影響，并且建造或改造工作量小，費用低的平流沉淀池。

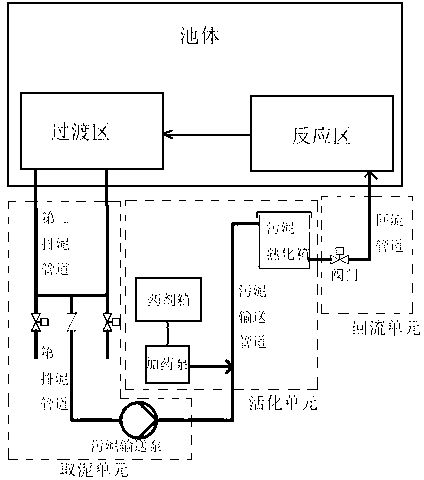

為達到上述目的，本發明采用的技術方案為：一種帶有污泥改性回流系統的平流沉淀池，包括池體以及設于池體兩端的進水口和出水口，所述池體包括設于近所述進水口一端、沿水流方向依次設置的反應區和過渡區，其特征在于：還包括與所述池體相連通的回流系統，所述回流系統包括連接所述過渡區和反應區的污泥管道，以及驅動污泥由過渡區經污泥管道回流回反應區的污泥輸送泵，所述污泥管道的管路中沿污泥輸送方向依次設有加藥泵和污泥熟化箱，所述加藥泵用于對污泥管道中的污泥添加活化劑。
優選的，所述污泥管道與所述反應區相連的位置不超過反應區沿水流方向?qū)挾鹊亩种惶帯?/P>
優選的，所述污泥管道與所述反應區相連的位置在反應區沿水流方向?qū)挾鹊乃姆种坏蕉种惶帯?/P>
優選的，所述污泥輸送泵為變頻泵。
優選的，所述污泥管道包括連接所述過渡區的多根排泥管道，部分排泥管道與所述反應區相連，所述排泥管道上設有閥門。
優選的，所述活化劑為陰離子聚丙烯酰胺的水溶液，加入到污泥管道的待回流污泥中形成溶液A，所述加藥泵添加活化劑的量以陰離子聚丙烯酰胺占所述溶液A的質量濃度小于等于6‰為準。
優選的，所述加藥泵添加活化劑的量以陰離子聚丙烯酰胺占所述溶液A的質量濃度在0.5‰-6‰為準。
優選的，所述回流系統回流的污泥量大于等于所述池體中取泥、回流前污泥總量的1%。
還提供上述帶有污泥改性回流系統的平流沉淀池的回流方法，其特征在于，包括如下步驟：
(1)所述污泥管道與池體的連接端在過渡區取泥，通過污泥輸送泵沿污泥管道向反應區回流;
(2)所述加藥泵向污泥管道中的污泥添加活化劑，添加有活化劑的污泥在所述污泥熟化箱中熟化，完成改性;
(3)改性后的所述污泥沿污泥管道回流到所述反應區。
優選的，所述污泥管道與所述反應區相連的位置不超過反應區沿水流方向?qū)挾鹊亩种惶帯?/P>
優選的，所述污泥管道與所述反應區相連的位置在反應區沿水流方向?qū)挾鹊乃姆种坏蕉种惶帯?/P>
優選的，所述污泥輸送泵為變頻泵。
優選的，所述污泥管道包括連接所述過渡區的多根排泥管道，部分排泥管道與所述反應區相連，所述排泥管道上設有閥門。
優選的，所述活化劑為陰離子聚丙烯酰胺的水溶液，加入到污泥管道的待回流污泥中形成溶液A，所述加藥泵添加活化劑的量以陰離子聚丙烯酰胺占所述溶液A的質量濃度小于等于6‰為準。
優選的，所述加藥泵添加活化劑的量以陰離子聚丙烯酰胺占所述溶液A的質量濃度在0.5‰-6‰為準。
優選的，所述回流系統回流的污泥量大于等于所述池體中取泥、回流前污泥總量的1%。
本發明解決了背景技術中存在的缺陷，具有如下有益效果：
1.本發明的平流沉淀池，帶有回流系統，能夠?qū)⒊伢w中污泥部分取出經改性后再回流到池體中，使用該沉淀池，污泥的回流可基本覆蓋來水變化，加之回流的是經過改性的污泥，污泥中膠體、有機物的取出效果好，產水水質穩定。
2.本發明的平流沉淀池，可以在現有平流沉淀池和微渦旋”沉淀池上改造得到，一方面沒有土建工作，節省人力，另一方面可利用既有的設備設施，實施費用低。回流系統中只需兩個動力源：污泥輸送泵和加藥泵，因此系統能耗也低。加藥泵設置在污泥管道中段，使得回流的改性污泥中活化劑已與污泥結合，從而不會穿透平流沉淀池池體影響后續工藝。
3.污泥管道與反應區相連的位置控制不超過反應區寬度的二分之一，以便回流的改性污泥中混凝藥品有較多的時間與池體中來水反應，最佳是在反應區寬度的四分之一到二分之一處。
4.污泥輸送泵可選擇變頻泵，根據回流系統流量自動調節頻率，降低能耗。
5.污泥管道除了包括連接過渡區與反應區的排泥管道，還可以設置其它僅與過渡區連接的排泥管道用于根據情況和需要直接排出污泥而非進行改性回流。
6.本發明的回流方法，回流的改性污泥中聚丙烯酰胺已經和污泥結合，不會穿透平流沉淀池池體影響后續工藝。用于改性污泥的陰離子聚丙烯酰胺的加藥量控制在溶液A的質量濃度0.5‰-6‰，既節省藥劑，又能獲得優良的改性效果。另外，由于回流的污泥中還含有大量的混凝藥品，因此回流后可節約新投入的化學藥品，節約量可達約30%。
7.回流系統回流的污泥量根據來水水質調整，在來水水質比較穩定的情況下，回流量可在不低于1%的范圍內控制的較低，既保證回流效果，又防止浪費。
