申請日2013.09.27

　　公開(公告)日2014.01.22

　　IPC分類號C02F101/34; C02F1/46

　　摘要

　　本發明涉及一種利用第三電極處理苯酚廢水的裝置，包括設有陽極板與陰極板的反應器本體，所述陽極板與陰極板之間夾有規則形狀的第三電極。本發明的利用第三電極處理苯酚廢水的裝置結構簡單，大大減小了短路電流，提高了有效的反應電流，增加了粒子的傳質效率及利用率，對苯酚廢水的處理效果較好，對保護環境來說，具有深遠的意義。

　　權利要求書

　　1.一種利用第三電極處理苯酚廢水的裝置，包括設有陽極板與陰極板的反應器本體，其特征在于：所述陽極板與陰極板之間夾有規則形狀的第三電極。

　　2.根據權利要求1所述的一種利用第三電極處理苯酚廢水的裝置，其特征在于：所述第三電極由導電粒子和絕緣粒子堆積呈長方體形，所述導電粒子與絕緣粒子呈蜂窩狀粘結。

　　3.根據權利要求2所述的一種利用第三電極處理苯酚廢水的裝置，其特征在于：所述導電粒子及絕緣粒子間的孔隙率為25%～50%。

　　4.根據權利要求3所述的一種利用第三電極處理苯酚廢水的裝置，其特征在于：所述第三電極與陽極板、陰極板之間的間距分別為0.5cm～1cm。

　　5.根據權利要求4所述的一種利用第三電極處理苯酚廢水的裝置，其特征在于：所述陽極板為不銹鋼板，陰極板為鋁板。

　　6.根據權利要求1～5任一項所述的一種利用第三電極處理苯酚廢水的裝置，其特征在于：所述裝置還包括給所述陽極板和陰極板通電的直流電源。

　　7.根據權利要求6所述的一種利用第三電極處理苯酚廢水的裝置，其特征在于：所述反應器本體上設有曝氣頭。

　　說明書

　　一種利用第三電極處理苯酚廢水的裝置

　　技術領域

　　本發明屬于廢水處理領域，尤其涉及一種利用第三電極處理苯酚廢水的裝置。

　　背景技術

　　工業生產過程中，會產生很多的工業廢水，工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全，因此，對于保護環境來說，工業廢水的處理尤為重要。目前，通常采用物理、化學、生物方法處理工業廢水，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源，但這些處理方法難以滿足凈化處理在技術和經濟上的要求。

　　對于像苯酚廢水這種難以降解的有機廢水來說，通常是采用電化學法進行處理，雖然電化學法處理廢水一般不需加入化學藥品，后處理簡單，管理方便，但是其電解槽的面體比、物質移動速度、電流利用率以及處理效果不太理想。

　　為增大電解槽的面體比、提高物質的移動速度，引入了新型的電化學反應器——三維電極，即在傳統的二維電解槽電極間裝填粒狀或其他碎屑狀的電極材料，使電極材料表面能發生電化學反應。然而，傳統的三維電極反應床中采用的是亂堆型填充方式，即將粒子電極亂堆在陽極與陰極之間，粒子電極在水流和氣流的長期沖刷下，導電粒子和絕緣粒子逐漸分層，從而導致短路電流增加，傳質速率降低，利用率低，處理效果不理想。

　　發明內容

　　本發明克服了現有技術的不足，提供一種結構簡單、短路電流小、反應電流大、利用率高、處理效果好的苯酚廢水處理裝置。

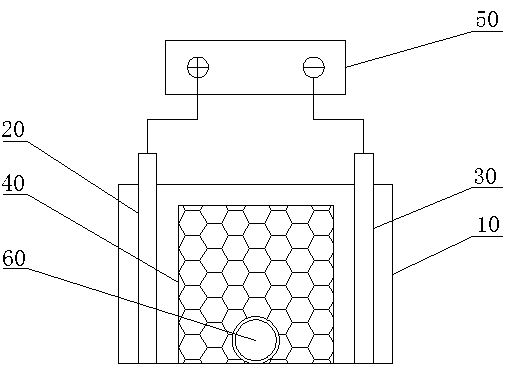

　　為達到上述目的，本發明采用的技術方案為：一種利用第三電極處理苯酚廢水的裝置，包括設有陽極板與陰極板的反應器本體，其特征在于：所述陽極板與陰極板之間夾有規則形狀的第三電極。

　　本發明一個較佳實施例中，進一步包括所述第三電極由導電粒子和絕緣粒子堆積呈長方體形，所述導電粒子與絕緣粒子呈蜂窩狀粘結。

　　本發明一個較佳實施例中，進一步包括所述導電粒子及絕緣粒子間的孔隙率為25%～50%。

　　本發明一個較佳實施例中，進一步包括所述第三電極與陽極板、陰極板之間的間距分別為0.5cm～1cm。

　　本發明一個較佳實施例中，進一步包括所述陽極板為不銹鋼板，陰極板為鋁板。

　　本發明一個較佳實施例中，進一步包括所述裝置還包括給所述陽極板和陰極板通電的直流電源。

　　本發明一個較佳實施例中，進一步包括所述反應器本體上設有曝氣頭。

　　本發明解決了背景技術中存在的缺陷，本發明的利用第三電極處理苯酚廢水的裝置結構簡單，大大減小了短路電流，提高了有效的反應電流，增加了粒子的傳質效率及利用率，對苯酚廢水的處理效果較好，對保護環境來說，具有深遠的意義。
