申請日2013.09.27

　　公開(公告)日2014.01.22

　　IPC分類號F25B27/02; B08B3/00; F25B30/06

　　摘要

　　本發明屬于熱泵系統技術領域，具體涉及一種污水源直排式熱泵系統。包括污水預處理機組、預熱機組、熱泵機組，蒸汽清洗機組、蓄冷機組和蓄熱水箱;污水預處理機組包括污水箱、污水泵和砂濾器;預熱機組包括板式換熱器、預熱水箱和熱水循環泵，板式換熱器包括板片、板換污水入口、板換污水出口、板換自來水入口和板換自來水出口;熱泵機組包括壓縮機、蒸發器、冷凝器、膨脹閥和制冷劑;清洗裝置為可拆式結構，包括清洗水箱、清洗循環泵和蒸汽發生器，清洗水箱與清洗循環泵連接，清洗循環泵與蒸汽發生器連接;本發明達到節能減排效果的同時，也解決了利用浴室污水時遇到的毛發堵塞，溫差大等問題。

　　權利要求書

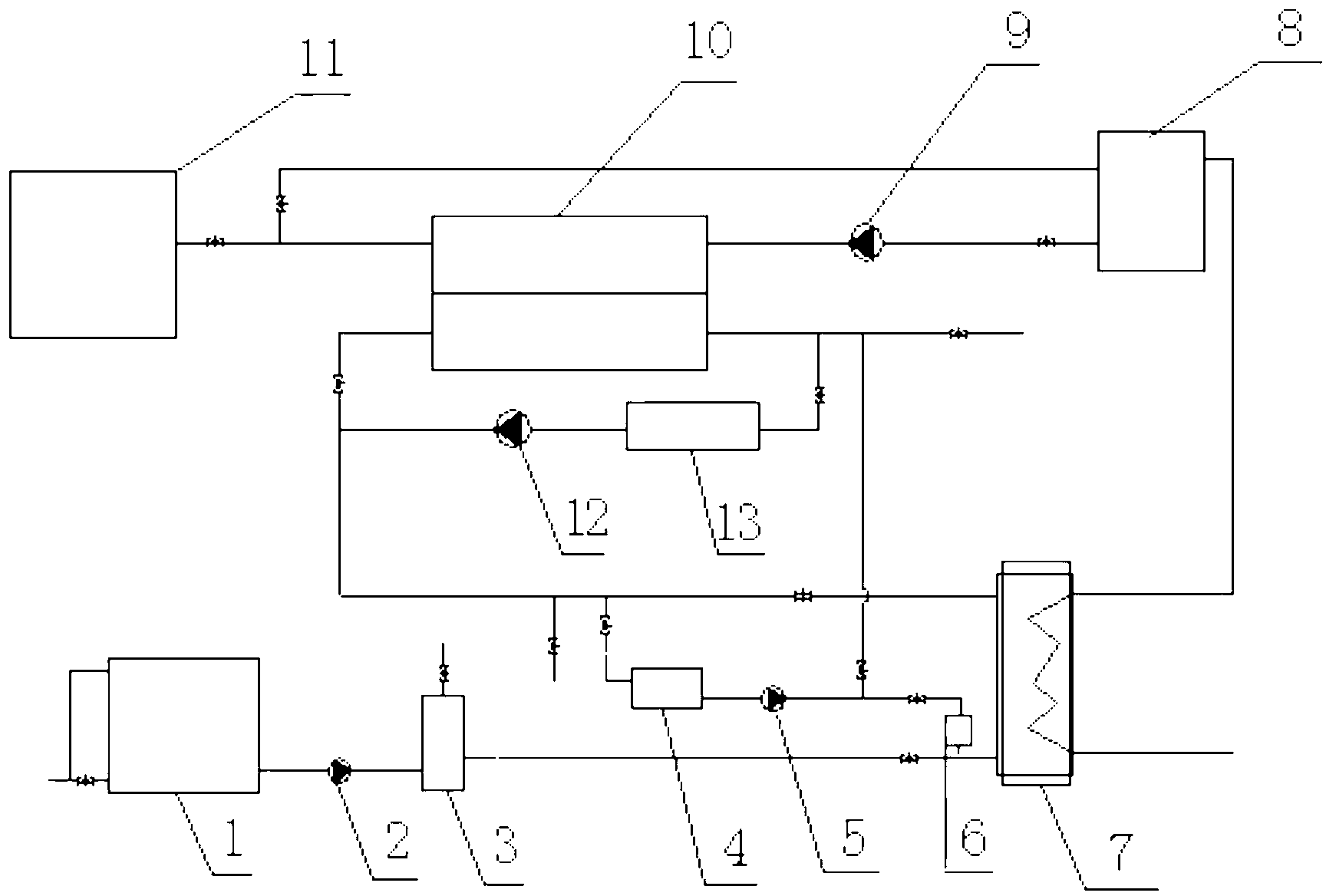

　　1.一種污水源直排式熱泵系統，包括熱泵機組(10)，所述熱泵機組(10) 包括壓縮機、蒸發器、冷凝器、膨脹閥和制冷劑，其特征在于，還包括直排式 預熱機組，

　　所述直排式預熱機組包括板式換熱器(7)、預熱水箱(8)和熱水循環泵(9)，

　　所述板式換熱器包括板片、板換污水入口、板換污水出口、板換自來水入 口和板換自來水出口，

　　所述板換污水出口與所述蒸發器連接，所述板換自來水出口與所述預熱水 箱(8)連接，所述預熱水箱(8)通過所述熱水循環泵(9)與所述冷凝器連接。

　　2.根據權利要求1所述的一種污水源直排式熱泵系統，其特征在于，還包 括污水預處理機組，所述污水預處理機組包括污水箱(1)、污水泵(2)和砂濾 器(3)，所述污水箱(1)通過所述污水泵(2)與所述砂濾器(3)連接，所述 砂濾器(3)與所述板換污水入口連接。

　　3.根據權利要求2所述的一種污水源直排式熱泵系統，其特征在于，所述 砂濾器(3)外壁為不銹鋼材質，內部設置有濾網和石英砂。

　　4.根據權利要求2所述的一種污水源直排式熱泵系統，其特征在于，還包 括蒸汽清洗機組，所述蒸汽清洗機組為可拆式結構，與所述污水預處理機組、 所述熱泵機組(10)或所述預熱機組連接，對各機組的裝置單元(14)進行清 洗。

　　5.根據權利要求4所述的一種污水源直排式熱泵系統，其特征在于，所述 蒸汽清洗機組包括清洗水箱(4)、清洗循環泵(5)和蒸汽發生器(6)，所述清 洗水箱(4)與所述清洗循環泵(5)連接，所述清洗循環泵(5)與所述蒸汽發 生器(6)連接，所述蒸汽發生器(6)與所述污水源熱泵系統各機組的裝置單 元(14)連接，對其進行清洗。

　　6.根據權利要求1至5中任一項所述的一種污水源直排式熱泵系統，其特 征在于，還包括蓄熱水箱(11)，所述蓄熱水箱(11)與所述熱泵機組(10)連 接。

　　7.根據權利要求6所述的一種污水源直排式熱泵系統，其特征在于，還包 括蓄冷機組，所述蓄冷機組與所述熱泵機組(10)連接。

　　8.根據權利要求7所述的一種污水源直排式熱泵系統，其特征在于，所述 蓄冷機組包括制冷循環泵(12)和蓄冷水箱(13)。

　　說明書

　　一種污水源直排式熱泵系統

　　技術領域

　　本發明屬于熱泵系統技術領域，具體涉及一種污水源直排式熱泵系統。

　　背景技術

　　目前大部分公共浴室用的熱源是燃?xì)忮仩t、燃煤鍋爐、電鍋爐、電熱水器、太陽能+輔助電加熱等，由于其供熱效率不高，而且不能對洗浴排放的廢熱進行回收利用，還會對環境產生不良影響，將逐漸被淘汰。

　　由于浴室開放時間固定，用水流量大、溫度較穩定，并且淋浴溫度適中，較適合用熱泵技術進行余熱回收。并且由于浴室排放的廢水溫度較高，所以熱泵運行費用較低，具有較大的運行經濟優勢。如果利用熱泵技術對浴室進行熱水供應和廢熱回收，將具有較大的節能效果。

　　下表為各熱源的使用效果對比：

　　由上表可知，目前較為節能的熱水系統為浴室專用熱泵及空氣源，在條件適合的場合，完全可以用空氣源熱泵與浴室專用熱泵相結合，淘汰鍋爐。

　　現有的熱泵系統中不包含預熱系統，浴室使用水不經過預熱直接進入熱泵，需要熱泵提取大量熱量，熱泵會消耗很多的電能。

　　另外現有的熱泵系統中不包含污水預處理系統，浴室污水直接進入熱泵系統會對熱泵蒸發器造成損害。

　　現有的熱泵系統中不包括空調系統，熱泵產生的冰冷水沒有得到有效的利用。

　　由于浴室中含有毛發等雜質，即使浴室污水經過預處理后仍會對熱泵系統的設備造成污垢以及雜質的沉積，現有的浴室用熱泵系統中，并未設有針對此種情況的專有清洗設備。

　　發明內容

　　本發明的目的是針對現有技術存在的不足，提供一種污水源直排式熱泵系統，達到節能減排效果的同時，也解決了污水源熱泵系統利用浴室污水時遇到的特殊問題。

　　本發明的技術方案是這樣實現的：

　　本發明的一種污水源直排式熱泵系統，包括熱泵機組，熱泵機組包括壓縮機、蒸發器、冷凝器、膨脹閥和制冷劑，

　　所述的污水源熱泵系統還包括直排式預熱機組，

　　所述直排式預熱機組包括板式換熱器、預熱水箱和熱水循環泵，

　　所述板式換熱器包括板片、板換污水入口、板換污水出口、板換自來水入 口和板換自來水出口，

　　所述板換污水出口與所述蒸發器連接，所述板換自來水出口與所述預熱水箱連接，所述預熱水箱通過所述熱水循環泵與所述冷凝器連接。

　　進一步的，本發明的污水源熱泵系統還包括污水預處理機組，所述污水預處理機組包括污水箱、污水泵和砂濾器，所述污水箱通過所述污水泵與所述砂濾器連接，所述砂濾器與所述板換污水入口連接。

　　進一步的，本發明的污水源熱泵系統的砂濾器外壁為不銹鋼材質，內部設置有濾網和石英砂。

　　進一步的，本發明的污水源熱泵系統還包括蒸汽清洗機組，所述蒸汽清洗機組為可拆式結構，與所述污水預處理機組、所述熱泵機組或所述預熱機組連接，對各機組的裝置單元進行清洗。

　　進一步的，本發明的污水源熱泵系統的蒸汽清洗機組包括清洗水箱、清洗循環泵和蒸汽發生器，所述清洗水箱與所述清洗循環泵連接，所述清洗循環泵與所述蒸汽發生器連接，所述蒸汽發生器與所述污水源熱泵系統各機組的裝置單元連接，對其進行清洗。

　　進一步的，本發明的污水源熱泵系統還包括蓄熱水箱，所述蓄熱水箱與所述熱泵機組連接。

　　進一步的，本發明的污水源熱泵系統還包括蓄冷機組，所述蓄冷機組與所述熱泵機組連接。

　　進一步的，本發明的污水源熱泵系統的蓄冷機組包括制冷循環泵和蓄冷水箱。

　　有益效果

　　1、本發明的污水源熱泵系統設置有預熱機組，在浴室使用自來水進入熱泵系統前，采用板式換熱器對浴室使用自來水進行預熱，采用的換熱水為浴室污水，充分利用浴室污水中的熱量，從根本上降低能耗，經過板式換熱器加熱后，最終自來水的出水溫度與浴室污水之間的傳熱溫差小于1度。

　　2、本發明的污水源熱泵系統設置有污水預處理機組，由于浴室污水中有毛發和污漬等雜質，所以必須針對這些特殊的雜質進行預處理，本發明的污水預 處理機組主要的設備是砂濾器，所述砂濾器外壁為不銹鋼材質，可有效避免腐蝕，其內部設置有濾網和石英砂，可以有效的過濾掉浴室污水中的毛發和污漬，并且砂濾器的此種內部結構設置便于拆卸和清洗，配合使用本發明的污水源熱泵系統專用清洗設備進行清洗時，可以不用拆卸，極大的節省了設備的維護成本。

　　3、本發明的污水源熱泵系統設置有蓄冷機組，所述蓄冷機組包括制冷循環泵和蓄冷水箱。由于熱泵系統在使用過程中會將污水溫度進一步降低，可以制備出7℃的冷凍水，采用制冷循環泵將冷凍水儲備到蓄冷水箱中，可以用于浴室客廳或其他房間的空調使用，節省空調使用電量，進一步節約能源。

　　4、本發明的污水源熱泵系統設置有清洗裝置，所述蒸汽清洗裝置包括清洗水箱、清洗循環泵和蒸汽發生器，蒸汽清洗裝置為可拆式結構設置，可以用于清洗熱泵系統的蒸發器、預處理機組的砂濾器或其他需要清洗的設備。由于為可拆式結構，并且可以系統內各個設備連接使用，所以設備成本和維護費用大幅降低，采用蒸汽作為清洗源具有使用方便，無環境污染的顯著優點。

　　5、本發明的污水源直排式空調熱泵系統可以全天候工作，無環境限制。
