申請日2013.10.05

　　公開(公告)日2014.04.02

　　IPC分類號G05D23/24

　　摘要

　　本實用新型公開了一種用于污水處理的溫度控制器，包括時基電路、鎖相環電路、溫敏電阻、繼電器、二極管、繼電器的觸點開關、加熱器、電阻、電位器、第一電容至第六電容，電源的正極與所述加熱器的第一端連接，所述加熱器的第二端與所述繼電器的觸點開關的第一端連接，所述繼電器的觸點開關的第二端分別與所述第六電容的第一端、所述二極管的負極、所述繼電器的第一端、所述鎖相環電路的第四引腳端、所述時基電路的第四引腳端、所述時基電路的第八引腳端和所述電阻的第一端連接.本實用新型一種用于污水處理的溫度控制器的結構比較簡單，控制的精確度不高，工作狀態穩定。

　　權利要求書

　　1.一種用于污水處理的溫度控制器，其特征在于：包括時基電路、鎖相環電路、溫敏電阻、繼電器、二極管、繼電器的觸點開關、加熱器、電阻、電位器、第一電容至第六電容，電源的正極與所述加熱器的第一端連接，所述加熱器的第二端與所述繼電器的觸點開關的第一端連接，所述繼電器的觸點開關的第二端分別與所述第六電容的第一端、所述二極管的負極、所述繼電器的第一端、所述鎖相環電路的第四引腳端、所述時基電路的第四引腳端、所述時基電路的第八引腳端和所述電阻的第一端連接，電源的負極分別與所述第一電容的第一端、所述第二電容的第一端、所述第三電容的第一端、所述第四電容的第一端、所述第五電容的第一端、所述第六電容的第二端、所述時基電路的第一引腳端和所述鎖相環電路的第七引腳端連接，所述二極管的正極分別與所述繼電器的第二端和所述鎖相環電路的第八引腳端連接，所述鎖相環電路的第三引腳端與所述時基電路的第三引腳端連接，所述鎖相環電路的第五引腳端分別與所述電位器的第一端和所述電位器的滑動端連接，所述鎖相環電路的第六端分別與所述電位器的第二端和所述第三電容的第二端連接，所述鎖相環電路的第一引腳端與所述第四電容的第二端連接，所述鎖相環電路的第二引腳端與所述第五電容的第二端連接，所述時基電路的第七引腳端分別與所述電阻的第二端和所述溫敏電阻的第一端連接，所述溫敏電阻的第二端分別與所述時基電路的第六引腳端、所述時基電路的第二引腳端和所述第一電容的第二端連接。

　　說明書

　　一種用于污水處理的溫度控制器

　　技術領域

　　本實用新型涉及一種溫度控制器，尤其涉及一種用于污水處理的溫度控制器。

　　背景技術

　　在進行污水處理時，往往需要對污水進行加溫或降溫，對水溫的實時檢測需要用到溫度控制器。目前在市場上所采用的測溫控制器的結構大多比較復雜，且控制的精確度不高。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于污水處理的溫度控制器。

　　為了達到上述目的，本實用新型采用了以下技術方案：

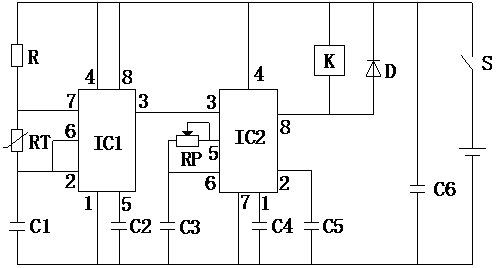

　　一種用于污水處理的溫度控制器，包括時基電路、鎖相環電路、溫敏電阻、繼電器、二極管、繼電器的觸點開關、加熱器、電阻、電位器、第一電容至第六電容，電源的正極與所述加熱器的第一端連接，所述加熱器的第二端與所述繼電器的觸點開關的第一端連接，所述繼電器的觸點開關的第二端分別與所述第六電容的第一端、所述二極管的負極、所述繼電器的第一端、所述鎖相環電路的第四引腳端、所述時基電路的第四引腳端、所述時基電路的第八引腳端和所述電阻的第一端連接，電源的負極分別與所述第一電容的第一端、所述第二電容的第一端、所述第三電容的第一端、所述第四電容的第一端、所述第五電容的第一端、所述第六電容的第二端、所述時基電路的第一引腳端和所述鎖相環電路的第七引腳端連接，所述二極管的正極分別與所述繼電器的第二端和所述鎖相環電路的第八引腳端連接，所述鎖相環電路的第三引腳端與所述時基電路的第三引腳端連接，所述鎖相環電路的第五引腳端分別與所述電位器的第一端和所述電位器的滑動端連接，所述鎖相環電路的第六端分別與所述電位器的第二端和所述第三電容的第二端連接，所述鎖相環電路的第一引腳端與所述第四電容的第二端連接，所述鎖相環電路的第二引腳端與所述第五電容的第二端連接，所述時基電路的第七引腳端分別與所述電阻的第二端和所述溫敏電阻的第一端連接，所述溫敏電阻的第二端分別與所述時基電路的第六引腳端、所述時基電路的第二引腳端和所述第一電容的第二端連接。

　　本實用新型的有益效果在于：

　　本實用新型一種用于污水處理的溫度控制器的結構比較簡單，控制的精確度高，工作狀態穩定。
