申請日2013.09.27

　　公開(公告)日2014.01.08

　　IPC分類號C02F9/14

　　摘要

　　本發明提供一種處理焦化廢水的三相生物流化床A/O/O工藝，其按照焦化廢水流程包括除油池、脫氨塔、集水調節池、一級混凝沉淀池、厭氧流化床、一級好氧三相生物流化床、二級好氧三相生物流化床、生物濾池和二級混凝沉淀池，所述一級好氧三相生物流化床內部填充新型大孔道生物載體顆粒，主要用于去除COD;所述二級好氧三相生物流化床中填充大比表面積的生物載體，將一級好氧三相生物流化床中出水的有機質進一步降解;生物濾池中由上至下分別填充粒度不同的顆粒生物填料，能夠快速吸附和降解廢水中的殘余有機質;所述混凝沉淀池進一步分離生物濾池出水中的細小懸浮物和脫落的生物污泥。該工藝節省碳源、減少需氧量，降低堿耗并且能夠減少污泥產生量。

　　權利要求書

　　1.一種處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，其按照焦化廢水流程包括除油池、脫氨塔、集水調節池、一級混凝沉淀池、厭氧流化床、一級好氧三相生物流化床、二級好氧三相生物流化床、生物濾池和二級混凝沉淀池，其中，所述一級好氧三相生物流化床內部填充新型大孔道生物載體顆粒，主要用于去除COD;所述二級好氧三相生物流化床中填充大比表面積的生物載體，將一級好氧三相生物流化床中出水的有機質進一步降解;所述生物濾池中由上至下分別填充粒度不同的顆粒生物填料，能夠快速吸附和降解廢水中的殘余有機質;所述混凝沉淀池進一步分離生物濾池出水中的細小懸浮物和脫落的生物污泥，完成焦化廢水處理。

　　2.根據權利要求1所述的處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，所述二級好氧三相生物流化床中填充的大比表面積生物載體的比表面積為：每立方米載體的比表面積2000～2500㎡。

　　3.根據權利要求1所述的處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，所述生物濾池的上層顆粒生物填料為粒徑為20～40mm的火山巖生物濾料，其中層顆粒生物填料為5～8mm的火山巖生物濾料，其下層顆粒生物填料為3～5mm的火山巖生物濾料。

　　4.根據權利要求1所述的處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，所述除油池分別設置以下處理設施中的一種或幾種：旋轉除油池、豎流除油池和乳油分離池。

　　5.根據權利要求1所述的處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，所述脫氨塔采用三級強化氨吹脫反應塔系統，使用時在堿性條件下用空氣吹脫，使廢水中的NH4+-N 不斷地由液相轉移到氣相中來脫氨。

　　6.根據權利要求3所述的處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，所述脫氨塔中堿性條件是用石灰乳把pH值調至11～13。

　　說明書

　　處理焦化廢水的三相生物流化床A/O/O工藝

　　技術領域

　　本發明涉及焦化廢水處理，具體而言，涉及一種處理焦化廢水的三相生物流化床A/O/O工藝。

　　背景技術

　　焦化廢水是煤高溫干餾、煤氣凈化、副產品回收與精制過程中產生的工業有機廢水，具有污染物濃度高、組分復雜、毒性大等特點，除了氨、氰、硫氰根、氟化物等無機污染物外，還含有酚、油、胺、萘、吡啶、喹啉、蒽等砸環及多環芳香族化合物(PAHs)，其水質成分極其復雜。焦化廢水的處理工藝也有多種，但是，舊的廢水處理工藝技術落后、處理效果差，難于有效地消除廢水中的油性成分和氨氮，物化和生物過程都產生大量的污泥，而且設備的運行費用較高。

　　發明內容

　　本發明解決了現有技術中的不足，提供一種處理效果好、并且能夠有效地消除廢水中的有機物和氨氮的焦化廢水的三相生物流化床A/O/O工藝。

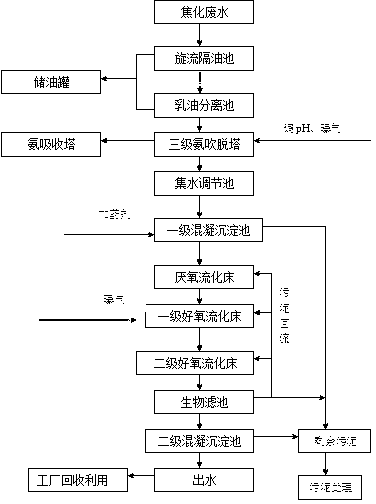

　　本發明的技術方案為：一種處理焦化廢水的三相生物流化床A/O/O工藝，其特征在于，其按照焦化廢水流程包括除油池、脫氨塔、集水調節池、一級混凝沉淀池、厭氧流化床、一級好氧三相生物流化床、二級好氧三相生物流化床、生物濾池和二級混凝沉淀池，其中，所述一級好氧三相生物流化床內部填充新型大孔道生物載體顆粒，主要用于去除COD;所述二級好氧三相生物流化床中填充大比表面積的生物載體，將一級好氧三相生物流化床中出水的有機質進一步降解;所述生物濾池中由上至下分別填充粒度不同的顆粒生物填料，能夠快速吸附和降解廢水中的殘余有機質;所述混凝沉淀池進一步分離生物濾池出水中的細小懸浮物和脫落的生物污泥，完成焦化廢水處理。

　　在本發明的一個較佳實施例中，進一步包括，所述二級好氧三相生物流化床中填充的大比表面積生物載體的比表面積為：每立方米載體的比表面積2000～2500㎡。

　　在本發明的一個較佳實施例中，進一步包括，所述生物濾池的上層顆粒生物填料為粒徑為20～40mm的火山巖生物濾料，其中層顆粒生物填料為5～8mm的火山巖生物濾料，其下層顆粒生物填料為3～5mm的火山巖生物濾料。

　　在本發明的一個較佳實施例中，進一步包括，所述除油池分別設置以下處理設施中的一種或幾種：旋轉除油池、豎流除油池和乳油分離池。

　　在本發明的一個較佳實施例中，進一步包括，所述脫氨塔采用三級強化氨吹脫反應塔系統，使用時在堿性條件下用空氣吹脫，使廢水中的NH4+-N 不斷地由液相轉移到氣相中來脫氨。

　　在本發明的一個較佳實施例中，進一步包括，所述脫氨塔中堿性條件是用石灰乳把pH值調至11～13。

　　本發明的解決了現有技術的缺陷，具有以下有益效果：

　　本發明采用三相生物流化床A/O/O的工藝方法對焦化廢水進行處理，這種工藝是控制NO2-直接反銷化，NO2-不轉化成NO3-，形成了短程硝化-反硝化工藝，該工藝具有以下優點：與A/O工藝相比，可以節省40%左右的碳源，在C/N比一定的情況下可提高總氮的去除率;減少需氧量，降低堿耗并且能夠減少污泥產生量。
