申請日2013.09.27

　　公開(公告)日2014.01.22

　　IPC分類號C02F1/06

　　摘要

　　本發明公開了一種高溫高壓廢水熱量回收裝置，包括承壓外殼、閃蒸區、間接換熱區、直接換熱區和分離區五部分;集閃蒸、換熱、分離于一體，體積小，節約占地面積，省去設備之間相連管線，降低了設備制造及運行成本，簡化了工藝流程和生產操作程序;通過換熱內件A和換熱內件B的設置，在設備內同時進行了間接換熱和直接換熱，有效提高了廢水中熱量的回收利用率。

　　權利要求書

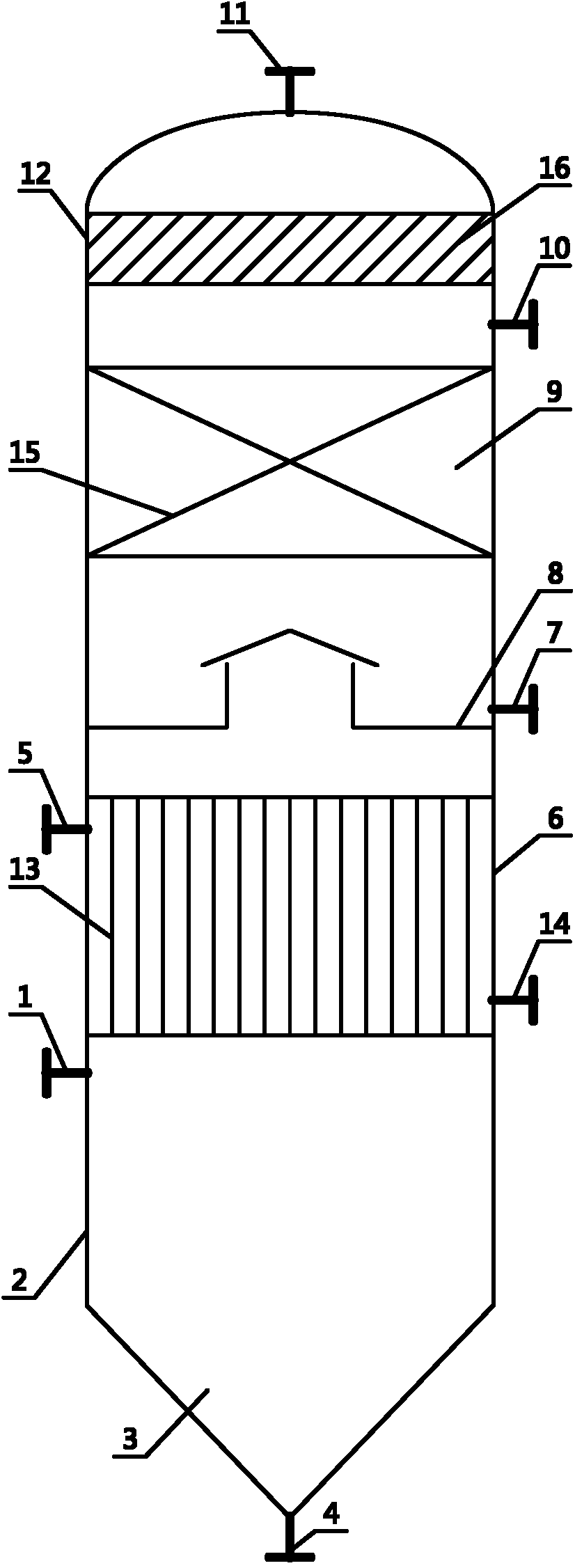

　　1.高溫高壓廢水熱量回收裝置，其特征在于：包括，內部帶有密封容納腔 的承壓外殼體(2)和由下至上依次設置于承壓外殼體(2)內容納腔中的閃蒸 區(3)、間接換熱區(6)、氣體分布器(8)、直接換熱區(9)和分離區(12); 所述閃蒸區(3)位于承壓外殼體(2)內容納腔底部;所述承壓外殼體(2)頂 端設置有不凝氣出口(11)，底端設置有排液口(4);

　　所述承壓外殼體(2)上且位于閃蒸區(3)氣相空間設置有用于廢水進入 承壓外殼體(2)內容納腔中的廢水入口(1);

　　所述間接換熱區(6)位于廢水入口(1)上方;

　　所述間接換熱區(6)包括：固定于承壓外殼體(2)內部的換熱內件A(13)， 用于冷工藝介質進入的第一進入口(5)和用于冷工藝介質排出的第一排出口 (14);所述換熱內件A(13)為單管程的管式換熱器或板式換熱器;

　　所述第一進入口(5)與第一排出口(14)分別位于間接換熱區(6)兩個 相對側面的上部和下部，第一進入口(5)與第一排出口(14)分別與換熱內件 A(13)內的兩個端口連通;

　　所述氣體分布器(8)固定于承壓外殼體(2)內，且位于間接換熱區(6) 上方;

　　所述直接換熱區(9)位于氣體分布器(8)上方;

　　所述直接換熱區(9)包括：固定于承壓外殼體(2)內部的換熱內件B(15)， 用于冷工藝介質進入的第二進入口(10)和用于冷工藝介質排出的液體出口(7); 所述換熱內件B(15)為塔板結構或者填料結構;所述第二進入口(10)位于換 熱內件B(15)上方;所述液體出口(7)位于換熱內件B(15)下方的氣體分 布器(8)上;

　　所述分離區(12)位于第二進入口(10)上方，且所述分離區(12)由固 定在承壓外殼體(2)內壁上的分離內件(16)構成。

　　2.根據權利要求1所述的高溫高壓廢水熱量回收裝置，其特征在于：所述 承壓外殼體(2)底部為錐狀，且錐尖方向向下;所述排液口(4)設置于承壓 外殼體(2)底部錐尖處。

　　3.根據權利要求1所述的高溫高壓廢水熱量回收裝置，其特征在于：所述 分離內件(16)單獨采用葉片、折板、折流板、絲網、旋流板、旋流管結構， 或者采用葉片、折板、折流板、絲網、旋流板、旋流管的組合裝配結構。

　　說明書

　　高溫高壓廢水熱量回收裝置

　　技術領域

　　本發明涉及廢水熱量回收裝置，特別涉及用于高溫高壓廢水的熱量回收裝 置。

　　背景技術

　　隨著現代化工業的迅猛發展，各種廢水的排放量逐年增加，如何將廢水進 行有效利用，成為各界人士所關心解決的問題，其中煤氣化廢水的處理，一直 是國內外廢水處理領域的一大難題，受到廣泛重視。

　　煤氣化廢水中除含有大量酚、氰化物、油、氨氮等有毒、有害物質外，一 般還具有高溫高壓的特點，因此在處理前，需要對其進行熱量回收，實現能量 的有效利用，節約能源。

　　現有回收煤氣化廢水熱量的方法主要可以歸納為兩種，一種是通過設置一 個或多個閃蒸罐，按照蒸汽壓力等級進行逐級閃蒸，閃蒸蒸汽供換熱設備使用， 從而減少蒸汽管網的蒸汽需求量;另一種是通過換熱設備，直接將煤氣化廢水 對需要加熱的工藝介質進行加熱，實現熱量的回收。

　　這兩種方法中，第一種方法工藝流程長，操作復雜，隨閃蒸蒸汽同時解析 出來的有害氣體處理困難，并且由于設置了多個閃蒸罐的緣故，需要的占地面 積也較大;而對于第二種方法，只能進行間接換熱，廢水中的熱量并未得到充 分利用。

　　發明內容

　　本發明為解決上述技術問題，提出一種高溫高壓廢水熱量回收裝置。

　　為達到以上目的，通過以下技術方案實現的：

　　高溫高壓廢水熱量回收裝置，包括：內部帶有密封容納腔的承壓外殼體和 由下至上依次設置于承壓外殼體內容納腔中的閃蒸區、間接換熱區、氣體分布 器、直接換熱區和分離區;閃蒸區位于承壓外殼體內容納腔底部;承壓外殼體 頂端設置有不凝氣出口，底端設置有排液口;承壓外殼體底部為錐狀，且錐尖 方向向下;排液口設置于承壓外殼體底部錐尖處;

　　承壓外殼體上且位于閃蒸區氣相空間設置有用于廢水進入承壓外殼體內容 納腔中的廢水入口;

　　間接換熱區位于廢水入口上方;

　　間接換熱區包括：固定于承壓外殼體內部的換熱內件A，用于冷工藝介質進 入的第一進入口和用于冷工藝介質排出的第一排出口;換熱內件A為單管程的 管式換熱器或板式換熱器;

　　第一進入口與第一排出口分別位于間接換熱區兩個相對側面的上部和下 部，第一進入口與第一排出口分別與換熱內件A內的兩個端口連通;

　　氣體分布器固定于承壓外殼體內，且位于間接換熱區上方;

　　直接換熱區位于氣體分布器上方;

　　直接換熱區包括：固定于承壓外殼體內部的換熱內件B，用于冷工藝介質進 入的第二進入口和用于冷工藝介質排出的液體出口;換熱內件B為塔板結構或 者填料結構;(塔板：復合斜孔塔板、導向篩板塔板、浮閥塔板、泡罩塔板、 組合塔板、立體傳質塔板95型塔板、噴射浮動塔、舌型塔板、多降液塔板、 氣液分布器、防堵型氣液分布器、液體收集器、除沫器、過濾器、浮閥、泡罩、 各種緊固件、鋼板網;填料可使用散堆填料或規整填料，其中散堆填料：各種 規格型號的陶瓷、塑料、金屬,拉西環、鮑爾環、矩鞍環、階梯環等新型填料， 規整填料：各種材質、規格型號的絲網填料、孔板波紋填料、復合填料、防堵 型組合規整填料、格利希格柵填料、蜂窩填料。)換熱內件B可單一使用上述 塔板或填料的一種結構，或者采用其中幾種的組合裝配結構。

　　第二進入口位于換熱內件B上方;液體出口位于換熱內件B下方的氣體分 布器上;

　　分離區位于第二進入口上方，且分離區由固定在承壓外殼體內壁上的分離 內件構成，分離內件單獨采用葉片、折板、折流板、絲網、旋流板、旋流管結 構，或者采用葉片、折板、折流板、絲網、旋流板、旋流管的組合裝配結構;

　　采用上述技術方案的本發明，高溫高壓廢水自廢水入口進入承壓外殼的內 部，在閃蒸區內發生閃蒸，閃蒸后的液體自承壓外殼體底部的排液口排出，去 后續裝置進行廢水處理后回收利用，閃蒸出的氣體則向上進入間接換熱區(氣 體中包含裝置設定壓力下的飽和蒸汽和廢水中所溶解的不凝氣);

　　間接換熱區包括：固定于承壓外殼體內部的換熱內件A，用于冷工藝介質進 入的第一進入口和用于冷工藝介質排出的第一排出口;換熱內件A為單管程的 管式換熱器或板式換熱器;第一進入口與第一排出口分別位于間接換熱區兩個 相對側面的上部和下部，第一進入口與第一排出口分別與換熱內件A內的兩個 端口連通;

　　間接換熱區位于承壓外殼的中下部，閃蒸區之上，由固定于承壓外殼體內 部的換熱內件A，用于冷工藝介質進入的第一進入口和用于冷工藝介質排出的第 一排出口構成;換熱內件A可以為管式結構或板式結構，其作用相當于單管程 的管式換熱器或板式換熱器;閃蒸出的氣體走管程，需要加熱的工藝介質(冷 工藝介質)走殼程，兩者在換熱內件A中進行間接換熱;

　　閃蒸氣體在加熱工藝介質的過程中，部分蒸汽冷凝為液滴，沿?fù)Q熱內件A 回流到閃蒸區，隨閃蒸后的液體一同自排液口排出，未冷凝的氣體繼續向上流 動，經過設置在換熱內件A上部的氣體分布器(主要用于使氣體實現均勻分布)， 進入直接換熱區，氣體分布器固定在承壓外殼體內壁上;

　　直接換熱區位于氣體分布器上方;

　　直接換熱區包括：固定于承壓外殼體內部的換熱內件B，用于冷工藝介質進 入的第二進入口和用于冷工藝介質排出的液體出口;換熱內件B為塔板結構或 者填料結構;

　　直接換熱區位于承壓外殼的中上部，氣體分布器上方，由固定在承壓外殼 體內壁上的換熱內件B構成，換熱內件B可以為塔板結構或者填料結構;另一 股需要加熱的工藝介質(冷工藝介質)，自換熱內件B上部的液體入口進入設備， 與閃蒸氣體在換熱內件B上通過直接接觸進行換熱;此過程中，閃蒸氣體中的 蒸汽基本上全部被工藝介質冷凝為凝液，隨同加熱后的工藝介質一起，自氣體 分布器上部的液體出口流出，供下游工序使用;閃蒸氣體中的不凝氣則夾帶著 少量液滴向上進入分離區;

　　分離區位于承壓外殼的上部，直接換熱區之上，由固定在承壓外殼內壁上 的分離內件構成，具有氣液分離作用的分離器內件均可作為分離內件使用，如 葉片、折板、折流板、絲網、旋流板、旋流管等或者為葉片、折板、折流板、 絲網、旋流板、旋流管的組合結構，不凝氣在分離內件上經過氣液分離后，氣 體中所夾帶的液滴下落到直接換熱區，隨直接換熱區中的工藝介質流出設備， 不凝氣則通過承壓外殼頂部的氣體出口排出設備。

　　相對于以往技術，本發明具有以下優點：

　　1.集閃蒸、換熱、分離于一體，體積小，節約占地面積，省去設備之間相 連管線，降低了設備制造及運行成本，簡化了工藝流程和生產操作程序。

　　2.通過換熱內件A和換熱內件B的設置，在設備內同時進行了間接換熱和 直接換熱，有效提高了廢水中熱量的回收利用率。

　　3.不凝氣在排出裝置前，在分離區進行了水汽分離，不凝氣中的水汽比較 低，可以有效簡化下游工藝處理不凝氣的流程。

　　4.廢水中含有固體雜質時，固體雜質可以在閃蒸區通過沉降分離的方式， 隨閃蒸后的液體一同排出設備，因此本裝置同樣可以用來回收含固體雜質的高 溫高壓廢水的熱量。
