申請日2013.09.27

　　公開(公告)日2014.01.29

　　IPC分類號G05B19/418

　　摘要

　　一種全自動廢水處理控制裝置，包括現場控制器，現場控制器和輸入設備的水泵控制箱、電動閥控制箱、流量計、液位計、在線濁度儀、壓力變送器、污泥量傳感器和藥量檢測儀表連接，現場控制器和輸出設備的水泵控制箱、電動閥控制箱、電動執行機構連接，遠程監控計算機與現場控制器通過有線網絡或串口實現連接，遠程監控計算機通過無線網絡與手機終端實現互連，本發明充分利用采集的信息進行綜合比較判斷，高效合理的處理運算，在保證水處理質量的同時合理控制用藥量，避免了二次污染;采用固定和移動式相結合的方式，保證了監控的全面性和便捷性;故障的初步原因展示功能為維護人員提供很大的便利。

　　權利要求書

　　1.一種全自動廢水處理控制裝置，包括現場控制器，其特征在 于：現場控制器和輸入設備的水泵控制箱、電動閥控制箱、流量計、 液位計、在線濁度儀、壓力變送器、污泥量傳感器和藥量檢測儀表連 接，現場控制器和輸出設備的水泵控制箱、電動閥控制箱、電動執行 機構連接，遠程監控計算機與現場控制器通過有線網絡或串口實現連 接，遠程監控計算機通過無線網絡與手機終端實現互連。

　　2.根據權利要求1所述的一種全自動廢水處理控制裝置，其特 征在于：所述的現場控制器包括以下控制程序：

　　1)、進水流程的控制：廢水提升泵根據廢水池液位、凈化器出水 濁度、壓力、時間、加藥計量泵的運行情況實現進水的自動控制，具 體控制方式為：①廢水池高液位啟泵，低液位停泵，②根據設定的 反沖洗和排污時間周期，在到達兩個過程周期間隔時停泵，過后自啟 動，③根據凈化器出水濁度分析診斷處理過程是否達標，如果不達 標且在加大加藥計量泵的頻率后仍不能達標的，自動按照百分比調節 進水調節閥，以降低進水流量，保證藥劑的充足，④對進水和進藥 管壓力進行統籌計算，與③共同作用，控制調節閥使得加藥效果達到 最佳狀態，⑤當加藥計量泵因故全部停止時，自動停止廢水提升泵， 同時提示系統處于非正常工作狀態，使相關人員能夠盡快采取措施;

　　2)、加藥流程的控制：加藥計量泵根據廢水提升泵的狀態、藥劑 箱的液位、時間、壓力、出水濁度、藥量檢測測儀表實現加藥過程的 自動控制，具體控制方式為：①三臺計量泵在廢水提升泵運行后自 動啟動，當廢水提升泵停止時計量泵自動停止，②三臺計量泵同樣 以兩用一備實現自動切換，③根據設定的反沖洗和排污時間周期， 在到達兩個過程周期間隔時停泵，過后自啟動，④根據凈化器出水 濁度分析診斷處理過程是否達標，如果不能達標或出水的藥量超限， 自動調整計量泵頻率，使加藥量與所需相對應，既能滿足凈化要求， 又不至于浪費;

　　3)、排污流程的控制：根據時間、污泥量來實現自動排污功能， 具體實現方式：①手動設定排污周期的初始值，系統自動計時，當 達到排污時間時，自動開啟排污閥，同時關閉其他過程閥門，②根 據凈化器內污泥界面厚度判斷是否需要排污，如污泥界面厚度超過限 值，則開啟排污閥進行排污，污泥界面厚度下降為最低后自動關閉;

　　4)、反沖洗流程的控制：根據時間、污泥量、出水流量來時實現 自動反沖洗過程，用以清潔凈化裝置從而提高凈化效率，具體實現方 式：①手動設定反沖洗周期的初始值，系統自動計時，當達到反沖 洗時間時，自動開啟反沖洗進水及出水閥，同時關閉進水，排污閥門， 然后開啟反沖洗水泵，過后自動復位恢復水處理正常流程，②根據 凈化器界面厚度判斷是否需要進行反沖洗，如污泥界面厚度超過限 值，則開啟反沖洗水泵進行反沖洗，當污泥界面厚度下降為限值后自 動關閉，③根據凈化器出水流量來判斷過濾膜上是否污泥過量，從 而自動控制反沖洗水泵的啟停;

　　5)、過程閥門的控制：在各個流程中首先需自動將對應閥門開啟 或關閉到位，其中進水處調節閥一般常開①進水流程，關閉排污閥、 反沖洗進水閥、反沖洗出水閥，開啟進水閥、清水出水閥，完畢后才 能啟動廢水泵②排污流程，關閉進水閥、清水出水閥、反沖洗進水 閥、反沖洗出水閥，開啟排污閥 ③反沖洗流程，關閉進水閥、清水出水閥、排污閥，開啟反沖洗進 水閥、反沖洗出水閥。然后開啟反沖洗提升泵

　　6)、遠程信息的監控：信息的遠傳功能使得監控中心的遠程監控 計算機和相關人員的手機終端均能夠不在系統控制現場即能對現場 信息了如指掌，實現遠程監測和遠程控制，系統在手機移動式終端以 軟件程序展示，可多用戶同時監控，軟件實行后臺自動運行，需觀看 或控制時在手機上點擊調出程序從而實行操作;系統有報警的時候， 軟件發出報警提示、聲音提示并彈出報警窗口，操作者知曉后可切換 遠程自己操作或聯系在場人員實地檢查維護;

　　7)、故障掌控：監控系統對現場的異常情況進行報警提示，并記 錄在案，利用經驗枚舉法，系統在出現故障時對各故障可能出現的原 因自動進行枚舉說明，維護人員按照所列故障原因一一排查，使得維 護更為方便快捷。

　　說明書

　　一種全自動廢水處理控制裝置

　　技術領域

　　本發明涉及廢水處理技術領域，具體涉及一種全自動廢水處理控 制裝置。

　　背景技術

　　現有水處理技術的往往機械化地執行廢水的進化過程，片面地以 一些參數為分析對象來實現處理過程的控制，系統可靠性不高且資源 往往得不到很好地利用，且監控室一般需有人留守。

　　隨著科技水平的提高和工業的飛速發展，處理減輕工業污染已成 為社會普遍關注的問題�，F(xiàn)有的工業級水處理方式一般可分為：廢 水提升→處理凈化過濾→清水回用等幾個階段，處理凈化過濾的過程 為整個處理過程的核心，針對不同廢水從工藝上來說可采用化學加藥 凈化、膜式過濾、活性炭過濾、生物凈化、光氧化等多種處理方式， 從不同角度來實現對廢水的凈化處理。

　　而工業級水處理的控制方法更是層出不窮，利用工業控制的可編 程控制器及上位機、DCS等等技術實現多樣化的自動水處理控制普 遍運用于工業廢水處理過程中，其控制過程的可調節性大，適用范圍 廣，且實現了信息的遠傳和集中監控，大大方便了過程的管理。

　　利用化學加藥凈化和生物膜凈化相結合，以傳感器、現場控制器、 執行器和遠端監控機等搭建系統網絡架構，實現對可監控的工業廢水 的凈化處理。其處理方式如下：

　　通過廢水泵和加藥計量泵將廢水和藥劑同時加入處理凈化器，使它們 在凈化器發生反應后通過膜式過濾的方式將清水過濾至清水池，清水 出水時利用濁度顯示來觀測水處理的最終效果。為保證凈化器的高效 運用，系統利用時間的控制加入排污和反沖洗過程，每隔一段時間以 排污閥和反沖洗泵的利用來清除凈化器內的淤泥、污垢等。

　　然而基于一些原因，現有水處理的自動控制考慮因素往往不夠全 面，很多參數都只停留在顯示監測階段，沒有真正利用起來，水處理 的最終效果不一定理想，藥劑使用量也無法按需自動控制，系統的安 全性和穩定性不夠，需要保證監控室有人值守，自動化程度還不夠。

　　發明內容

　　為了克服上述現有技術的缺點，本發明的目的在于提供一種全自 動廢水處理控制裝置，實現智能化無人值守的全自動水處理控制。

　　為了達到上述目的，本發明采取的技術方案為：

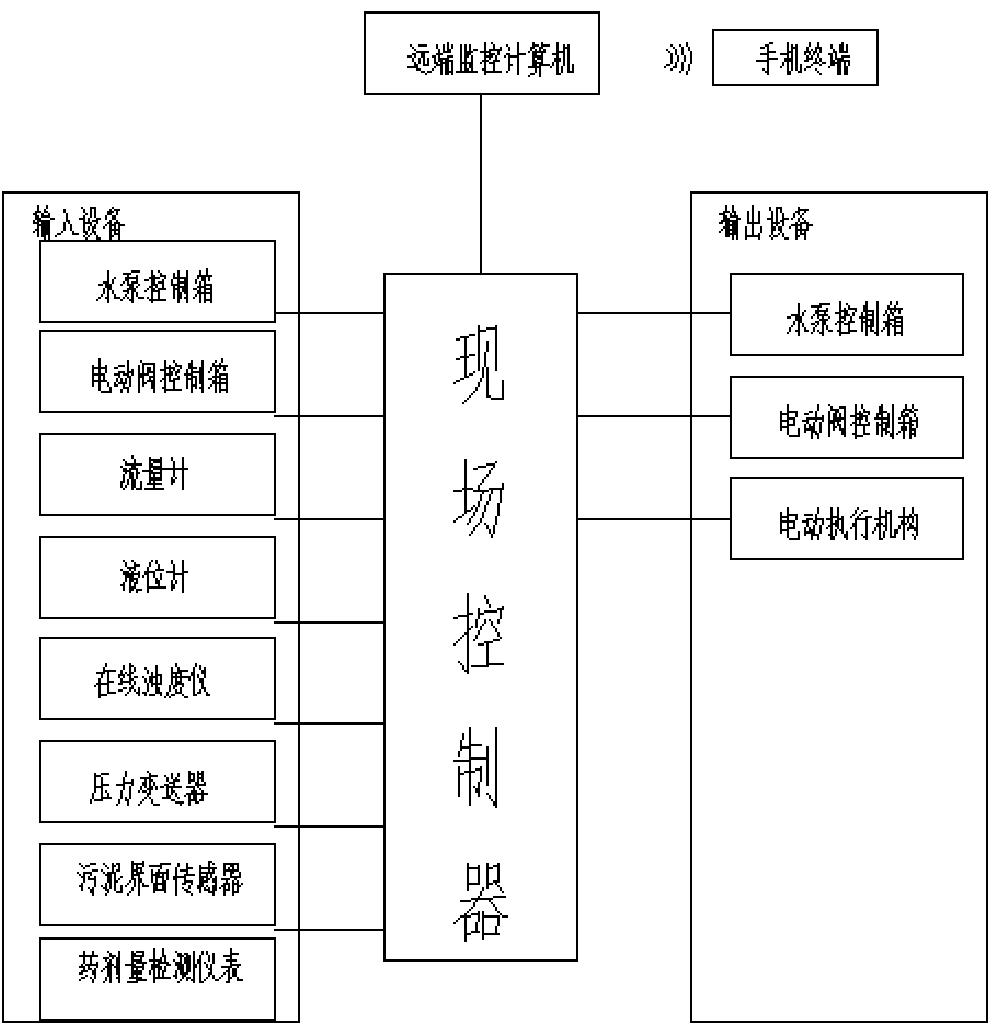

　　一種全自動廢水處理控制裝置，包括現場控制器，現場控制器和 輸入設備的水泵控制箱、電動閥控制箱、流量計、液位計、在線濁度 儀、壓力變送器、污泥量傳感器和藥量檢測儀表連接，現場控制器和 輸出設備的水泵控制箱、電動閥控制箱、電動執行機構連接，遠程監 控計算機與現場控制器通過有線網絡或串口實現連接，遠程監控計算 機通過無線網絡與手機終端實現互連。

　　所述的現場控制器包括以下控制程序：

　　1)、進水流程的控制：廢水提升泵根據廢水池液位、凈化器出水 濁度、壓力、時間、加藥計量泵的運行情況實現進水的自動控制，具 體控制方式為：①廢水池高液位啟泵，低液位停泵，②根據設定的 反沖洗和排污時間周期，在到達兩個過程周期間隔時停泵，過后自啟 動，③根據凈化器出水濁度分析診斷處理過程是否達標，如果不達 標且在加大加藥計量泵的頻率后仍不能達標的，自動按照百分比調節 進水調節閥，以降低進水流量，保證藥劑的充足，④對進水和進藥 管壓力進行統籌計算，與③共同作用，控制調節閥使得加藥效果達到 最佳狀態，⑤當加藥計量泵因故全部停止時，自動停止廢水提升泵， 同時提示系統處于非正常工作狀態，使相關人員能夠盡快采取措施;

　　2)、加藥流程的控制：加藥計量泵根據廢水提升泵的狀態、藥劑 箱的液位、時間、壓力、出水濁度、藥量檢測測儀表實現加藥過程的 自動控制，具體控制方式為：①三臺計量泵在廢水提升泵運行后自 動啟動，當廢水提升泵停止時計量泵自動停止，②三臺計量泵同樣 以兩用一備實現自動切換，③根據設定的反沖洗和排污時間周期， 在到達兩個過程周期間隔時停泵，過后自啟動，④根據凈化器出水 濁度分析診斷處理過程是否達標，如果不能達標或出水的藥量超限， 自動調整計量泵頻率，使加藥量與所需相對應，既能滿足凈化要求， 又不至于浪費;

　　3)、排污流程的控制：根據時間、污泥量來實現自動排污功能， 具體實現方式：①手動設定排污周期的初始值，系統自動計時，當 達到排污時間時，自動開啟排污閥，同時關閉其他過程閥門，②根 據凈化器內污泥界面厚度判斷是否需要排污，如污泥界面厚度超過限 值，則開啟排污閥進行排污，污泥界面厚度下降為最低后自動關閉;

　　4)、反沖洗流程的控制：根據時間、污泥量、出水流量來時實現 自動反沖洗過程，用以清潔凈化裝置從而提高凈化效率，具體實現方 式：①手動設定反沖洗周期的初始值，系統自動計時，當達到反沖 洗時間時，自動開啟反沖洗進水及出水閥，同時關閉進水，排污閥門， 然后開啟反沖洗水泵，過后自動復位恢復水處理正常流程，②根據 凈化器界面厚度判斷是否需要進行反沖洗，如污泥界面厚度超過限 值，則開啟反沖洗水泵進行反沖洗，當污泥界面厚度下降為限值后自 動關閉，③根據凈化器出水流量來判斷過濾膜上是否污泥過量，從 而自動控制反沖洗水泵的啟停;

　　5)、過程閥門的控制：在各個流程中首先需自動將對應閥門開啟 或關閉到位，其中進水處調節閥一般常開①進水流程，關閉排污閥、 反沖洗進水閥、反沖洗出水閥，開啟進水閥、清水出水閥，完畢后才 能啟動廢水泵②排污流程，關閉進水閥、清水出水閥、反沖洗進水 閥、反沖洗出水閥，開啟排污閥 ③反沖洗流程，關閉進水閥、清水出水閥、排污閥，開啟反沖洗進 水閥、反沖洗出水閥。然后開啟反沖洗提升泵

　　6)、遠程信息的監控：信息的遠傳功能使得監控中心的遠程監控 計算機和相關人員的手機終端均能夠不在系統控制現場即能對現場 信息了如指掌，實現遠程監測和遠程控制，系統在手機移動式終端以 軟件程序展示，可多用戶同時監控，軟件實行后臺自動運行，需觀看 或控制時在手機上點擊調出程序從而實行操作;系統有報警的時候， 軟件發出報警提示、聲音提示并彈出報警窗口，操作者知曉后可切換 遠程自己操作或聯系在場人員實地檢查維護;

　　7)、故障掌控：監控系統對現場的異常情況進行報警提示，并記 錄在案，利用經驗枚舉法，系統在出現故障時對各故障可能出現的原 因自動進行枚舉說明，維護人員按照所列故障原因一一排查，使得維 護更為方便快捷。

　　本發明以現場控制器為主要控制機構，通過內部嵌入式軟件的邏 輯運算依托各種信息輸入設備來控制執行機構的自動運作，通過遠端 監控計算機可以足不出戶地了解現場信息并實現遠程的一些控制，而 通過遠程手機終端則可以實現隨時隨地的監測與控制，當系統出現報 警的時候。手機自動提醒，使得值班人員不需每時每刻都在場監控， 預防了值班人員擅離職守帶來惡劣后果的情況。本發明將系統幾乎所 有的傳感信息如水泵、電動閥狀態、進水流量、液位、出水濁度、壓 力、污泥界面信息等都利用起來，實時實現信息的遠傳和控制，而不 是僅僅作為顯示，控制過程從多方面保證了安全和穩定性能。

　　本發明最大限度的利用了現場各項參數來實現最終的控制，充分 考慮了各種可能下所需的自動操作;同時平衡水處理效果及用藥量之 間的關系，使控制更為合理化;采用傳統的上位機遠程監控的同時利 用無線網絡進行移動式監控，使系統更為安全穩定;發生故障的同時 自動列出故障可能原因，使得維護更為方便，又一次增加了系統的安 全性。充分利用采集的信息進行綜合比較判斷，高效合理的處理運算， 在保證水處理質量的同時合理控制用藥量，避免了二次污染;采用固 定和移動式相結合的方式，保證了監控的全面性和便捷性;故障的初 步原因展示功能為維護人員提供很大的便利。
