申請日2013.10.18

　　公開(公告)日2015.04.29

　　IPC分類號C02F5/00

　　摘要

　　本發明公開了一種油田用防腐阻垢水處理設備，在現有技術中，油田用水主要為原油脫水后的水，再用于油田作業，由于水質較差會在管道和設備中結成各種各樣垢質，并嚴重地腐蝕管道和設備，給油區的生產帶來了很大的影響和損失。一種油田用防腐阻垢水處理設備，由外殼、填料口法蘭蓋、進水口、出水口、排污口組成，其特征是，所述外殼設置有空腔，空腔內有內進水管和內出水管。本發明的主要用途為，讓原油脫水后的水經過油田用防腐阻垢水處理設備，有效的控制管道和設備結垢或腐蝕，提高管道與設備的使用壽命，保持管道的通暢和輸送能力，以達防腐、阻垢的目的。

　　權利要求書

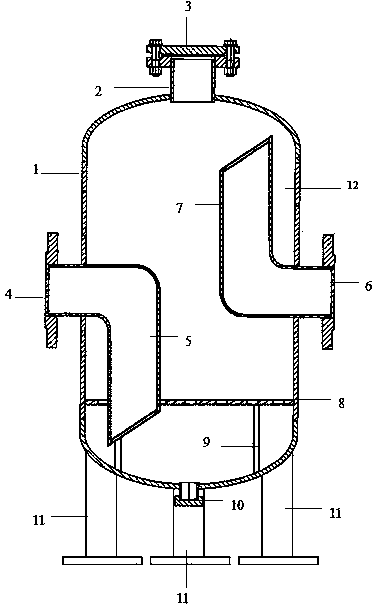

　　1.一種油田用防腐阻垢水處理設備，由外殼、填料口法蘭蓋、進水口、出水口、排污口組成，其特征是，所述外殼設置有空腔，空腔內有內進水管和內出水管。

　　2.根據權利要求1所述的油田用防腐阻垢水處理設備，其特征是，所述出水口至少有一個且?guī)в蟹ㄌm盤。

　　3.根據權利要求2所述的油田用防腐阻垢水處理設備，其特征是，所述出水口與內出水管相連，且內出水管為90度彎管。

　　4.根據權利要求1所述的油田用防腐阻垢水處理設備，其特征是，所述進水口至少有一個且?guī)в蟹ㄌm盤。

　　5.根據權利要求4所述的油田用防腐阻垢水處理設備，其特征是，所述進水口與內進水管相連，且內進水管為90度彎管。

　　6.根據權利要求1所述的油田用防腐阻垢水處理設備，其特征是，所述排污口至少有一個且?guī)в蟹ㄌm盤。

　　7.根據權利要求1所述的油田用防腐阻垢水處理設備，其特征是，所述空腔內有填料擋板，且填料擋板至少有一個。

　　8.根據權利要求7所述的油田用防腐阻垢水處理設備，其特征是，所述填料擋板至少有一個孔。

　　9.根據權利要求1所述的油田用防腐阻垢水處理設備，其特征是，所述設備包括閥門，且閥門至少有一個。

　　說明書

　　油田用防腐阻垢水處理設備

　　技術領域

　　本發明涉及一種水質處理設備，特別涉及一種油田用防腐阻垢水處理設備。

　　背景技術

　　目前，油田用水主要為原油脫水后的水，用于回收重復使用，沒有經過水處理。而在油田開采過程中，油田作業區需要大量的管道，換熱設備來為油區服務，無論管道或換熱設備在長期的使用中，由于水質較差都會結成各種各樣垢質，并嚴重地腐蝕管道和設備，給油區的生產帶來了很大的影響和損失。

　　發明內容

　　本發明克服了現有技術中的缺點，提供了一種油田用防腐阻垢水處理設備。

　　為了解決上述技術問題，本發明是通過以下技術方案實現的：一種油田用防腐阻垢水處理設備，由外殼、填料口法蘭蓋、進水口、出水口、排污口組成，其特征是，所述外殼設置有空腔，空腔內有內進水管和內出水管。

　　本發明還包括：所述出水口至少有一個且?guī)в蟹ㄌm盤;所述出水口與內出水管相連，且內出水管為90度彎管;所述進水口至少有一個且?guī)в蟹ㄌm盤;所述進水口與內進水管相連，且內進水管為90度彎管;所述排污口至少有一個且?guī)в蟹ㄌm盤;所述空腔內有填料擋板，且填料擋板至少有一個;所述填料擋板至少有一個孔;所述設備包括閥門，且閥門至少有一個。

　　與現有技術相比，本發明的有益效果是：

　　1. 人性化結構設計，簡單易操作。

　　2. 不受水流速度影響，不受壓力影響，處理水量大。

　　3. 油田用防腐阻垢水處理設備中充裝填料，可適應各種水質環境以達防腐阻垢目的。
