具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置屬于污泥發酵裝置，具有涉及一種可以去除水體中重金屬離子的污泥發酵裝置;該污泥發酵裝置包括如鉆坑機鉆頭結構的培養室，所述的培養室外側沿螺旋方向設置有擋板，培養室水平方向設置有臺階;培養室被外殼所包圍，培養室的底端連接污泥出料口所述的污泥出料口經過外殼連接到外部，所述的污泥出料口位置設置有閥門;培養室的頂端與外殼連接位置處設置有污泥入料口;所述的污泥入料口位置設置有蓋;外殼的頂端設置有通氣孔，所述的通氣孔上設置有塞;本實用新型不僅污泥發酵后可以自動流出，節省人力物力;而且污泥發酵效果好且穩定;同時該裝置還具有污泥發酵效果的調整功能。
權利要求書

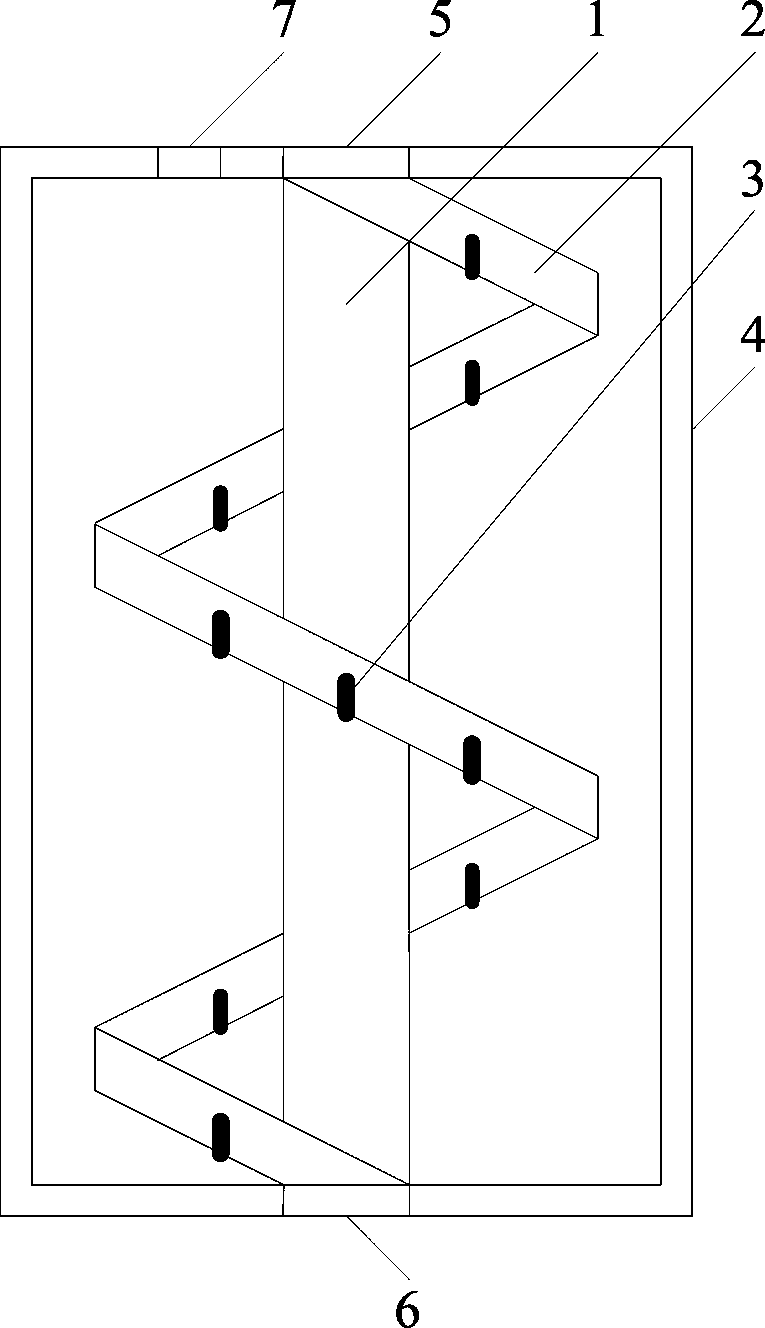

1.具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：包括如鉆坑機鉆頭結構的培養室(1)，所述的培養室(1)外側沿螺旋方向設置有擋板(2)，培養室(1)水平方向設置有臺階(3);培養室(1)被外殼(4)所包圍，培養室(1)的底端連接污泥出料口(5)所述的污泥出料口(5)經過外殼(4)連接到外部，所述的污泥出料口(5)位置設置有閥門;培養室(1)的頂端與外殼(4)連接位置處設置有污泥入料口(6);所述的污泥入料口(6)位置設置有蓋;外殼(4)的頂端設置有通氣孔(7)，所述的通氣孔(7)上設置有塞。
2.根據權利要求1所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的培養室(1)的螺旋結構為單螺旋、雙螺旋或多螺旋。
3.根據權利要求1所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的通氣孔(7)通過管道接入盛有水的容積中。
4.根據權利要求1所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的外殼(4)由絕熱材料制成。
5.根據權利要求1所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的外殼(4)由透明材料制成。
6.根據權利要求5所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的外殼(4)外部罩有不透明布料制成的遮布。
7.根據權利要求1所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的外殼(4)內部設置有溫度傳感器，側壁設置有風扇，所述的溫度傳感器和風扇均與外部計算機連接。
8.根據權利要求1所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的培養室(1)的螺旋坡度為10°~45°。
9.根據權利要求8所述的具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，其特征在于：所述的培養室(1)的螺旋坡度為15°~30°。
說明書
具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置
技術領域
具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置屬于污泥發酵裝置，具有涉及一種可以去除水體中重金屬離子的污泥發酵裝置。
背景技術
重金屬離子，是指重金屬失去電子形成的離子狀態。重金屬離子大部分是在工業生產過程中產生，如果沒有經過處理即排放到自然界中就會造成重金屬污染，因此，工業廢水中的重金屬離子去除也是一個重要的環節。
現有的重金屬離子去除方法包括化學沉淀法、吸附法、離子交換法和生化處理法。其中，生化處理法是借助微生物或植物的絮凝、吸收、積累、富集等作用去除廢水中重金屬的方法，包括生物吸附、生物絮凝、微生物代謝等方法。其中，生化處理方法，利用藻類和微生物菌體對重金屬有很好的吸附作用，并且具有成本低、選擇性好、吸附量大、濃度適用范圍廣等優點，是一種比較經濟的吸附劑，因此越來越多地被采用。
用于吸附重金屬離子的微生物生活在污泥中，因此，發酵污泥是去除重金屬離子的前期重要工作。然而，現有污泥發酵裝置還存在以下問題：
1、去除重金屬離子的效率低、時間長，使污泥堆放比較多;
2、自動化程度低，需要大量人力物力，成本高;
3、發酵效果差，不能完全發酵;
4、氧利用率低，反應不徹底。
為了解決上述問題，發明專利《一種可去除重金屬離子的污泥發酵裝置》，申請?zhí)枺?01110157826.5。公開了一種螺旋結構的污泥發酵裝置，該污泥發酵裝置采用螺旋結構，污泥運動路線長，發酵梯度好;結構緊湊，設備投資少;分層曝氣，余氣重復利用，氧利用率高，耗能少。然而，該裝置仍然存在以下問題：
1、發酵后的污泥不能自動流出，仍然需要耗費一定人力物力;
2、不同層之間效果不同。
發明內容
為了解決上述問題，本實用新型設計了一種具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，該裝置可以在污泥充分發酵后自動流出，節省人力物力，同時發酵效果好且穩定。
本實用新型的目的是這樣實現的：
具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，包括如鉆坑機鉆頭結構的培養室，所述的培養室外側沿螺旋方向設置有擋板，培養室水平方向設置有臺階;培養室被外殼所包圍，培養室的底端連接污泥出料口所述的污泥出料口經過外殼連接到外部，所述的污泥出料口位置設置有閥門;培養室的頂端與外殼連接位置處設置有污泥入料口;所述的污泥入料口位置設置有蓋;外殼的頂端設置有通氣孔，所述的通氣孔上設置有塞。
上述具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，所述的培養室的螺旋結構為單螺旋、雙螺旋或多螺旋。
上述具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，所述的通氣孔通過管道接入盛有水的容積中。
上述具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，所述的外殼由絕熱材料制成。
上述具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，所述的外殼由透明材料制成。
所述的外殼外部罩有不透明布料制成的遮布。
上述具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，所述的外殼內部設置有溫度傳感器，側壁設置有風扇，所述的溫度傳感器和風扇均與外部計算機連接。
上述具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，所述的培養室的螺旋坡度為10°~45°。
所述的培養室的螺旋坡度為15°~30°。
由于本實用新型具有螺旋結構的去除水體中重金屬離子的污泥發酵裝置，設置有如鉆坑機鉆頭結構的培養室，因此，污泥發酵后可以沿培養室的螺旋結構自動流出，節省人力物力;污泥從最下端流出，使污泥發酵效果好且穩定;可以選擇多螺旋與多角度，調整污泥發酵時間，因此還具有污泥發酵效果的調整功能。
