申請日2013.10.18

　　公開(公告)日2014.06.25

　　IPC分類號C02F9/14; C22B7/00; C22B34/32; C02F101/22; C02F1/66; C02F1/52; C02F103/16; C02F1/70

　　摘要

　　本實用新型涉及一種污水處理裝置，尤其是一種鉻系廢水處理裝置。調節池的輸出端與還原桶連接，還原桶的輸出端與PH調節桶連接，PH調節桶的輸出端與絮凝桶連接，絮凝桶的輸出端與沉淀桶連接，沉淀桶的輸出端與生物凈化裝置的輸入端連接。上述結構在還原桶中，將鉻系廢水中的六價鉻離子還原成三價鉻離子，然后在PH調節桶中利用氫氧負離子，將三價鉻離子變成氫氧化鉻，絮凝后，進入沉淀桶沉淀處理，由于在鉻系廢水中并非只有鉻元素，因此除去鉻元素后，進入生物凈化裝置，進行二次凈化處理，不僅可以回收鉻元素，比較環保，在二次凈化的時候，采用生物凈化的結構進行凈化，凈化效果很好，整個裝置緊湊合理。

　　權利要求書

　　1.一種鉻系廢水處理裝置，其特征在于：包括鉻回收凈化裝置、生物凈化裝置，鉻回收凈化裝置包括調節池、還原桶、PH調節桶、絮凝桶、沉淀桶，調節池的輸出端與還原桶連接，還原桶的輸出端與PH調節桶連接，PH調節桶的輸出端與絮凝桶連接，絮凝桶的輸出端與沉淀桶連接，沉淀桶的輸出端與生物凈化裝置的輸入端連接,生物凈化裝置包括破絡反應桶、中間回調桶、二級絮凝桶、二級沉淀桶、生物凈化桶、生化沉淀桶，破絡反應桶作為生物凈化裝置的輸入端與沉淀桶的輸出端連接，破絡反應桶的輸出端與中間回調桶連接，中間回調桶的輸出端與二級絮凝桶連接，二級絮凝桶的輸出端與二級沉淀桶連接，二級沉淀桶的輸出端與生物凈化桶連接，生物凈化桶的輸出端與生化沉淀桶連接。

　　2.按照權利要求1所述的鉻系廢水處理裝置，其特征在于：在所述的還原桶、PH調節桶、破絡反應桶、中間回調桶、二級絮凝桶中均設置有攪拌用的攪拌機。

　　3.按照權利要求1或2所述的鉻系廢水處理裝置，其特征在于：在生物凈化桶內填充含有菌膠團的淤泥層。

　　說明書

　　鉻系廢水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，尤其是一種鉻系廢水處 理裝置。

　　背景技術

　　電鍍工廠(或車間)排出的廢水和廢液，如鍍件漂洗水、廢 槽液、設備冷卻水和沖洗地面水等，其水質因生產工藝而異，有 的含鉻，有的含鎳或含鎘、含氰、含酸、含堿等。廢水中的金屬 離子有的以簡單的陽離子形態存在(如Ni2+、Cu2+等)，有的以酸 根陰離子形式存在。電鍍廢水多有毒，危害較大。如氰可引起人 畜急性中毒，致死，低濃度長期作用也能造成慢性中毒。鎘可使 腎臟發生病變，并會引起痛痛病。六價鉻可引起肺癌、腸胃道疾 病和貧血，并會在骨、脾和肝臟內蓄積。因此，電鍍廢水必須嚴 格控制，妥善處理。

　　電鍍廠的廢水廢液組成比較復雜，其中鉻系廢水的處理是直 接在調節池中做PH調節，然后形成氫氧化鉻，然后上清液用化學 試劑直接進行調節中和，然后輸出，這樣成本比較高，而且處理 效果不好，而且對于鉻的利用率很低。

　　發明內容

　　本實用新型的目的在于，提供一種結構合理、環保、可回收 利用的鉻系廢水處理裝置。

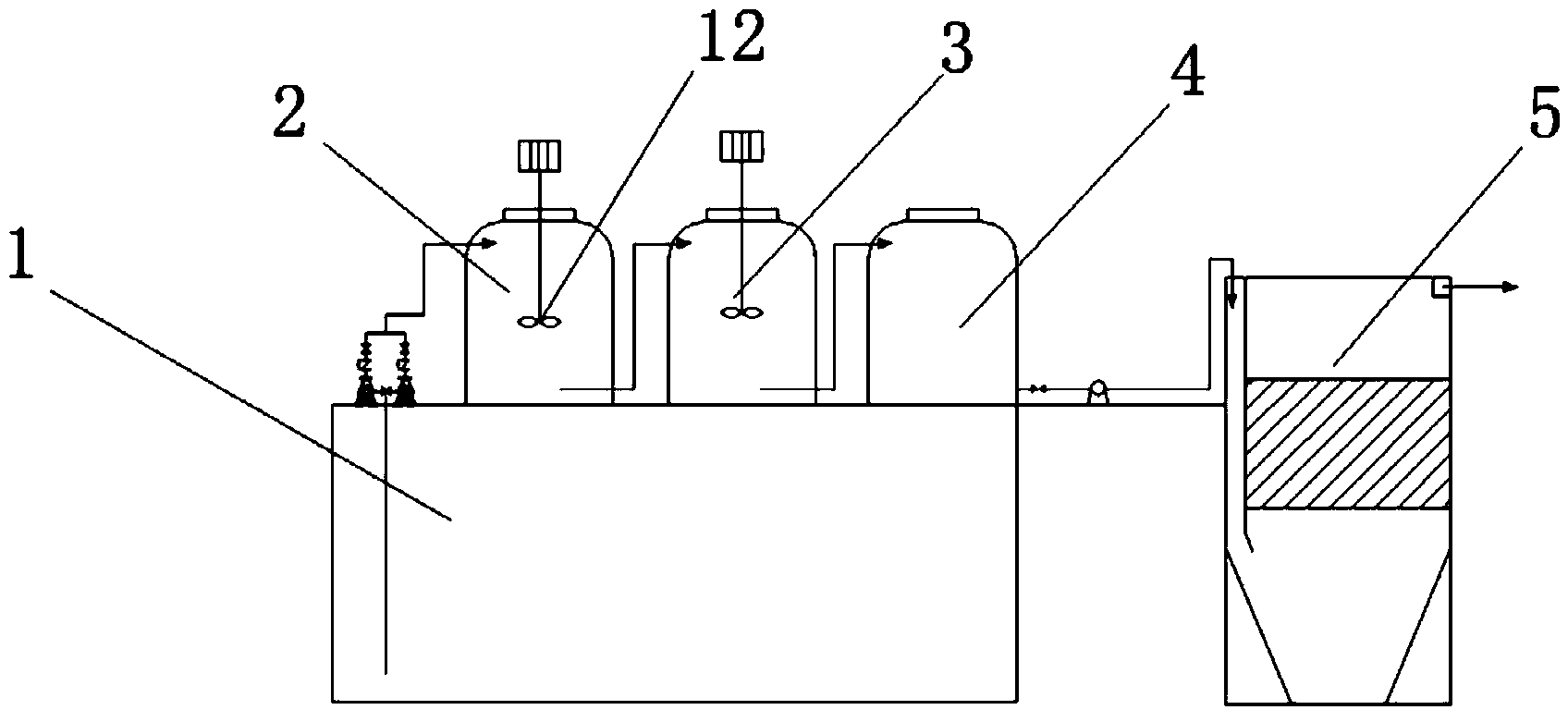

　　本實用新型解決其技術問題所采用的技術方案是：一種鉻系 廢水處理裝置，包括鉻回收凈化裝置、生物凈化裝置，鉻回收凈 化裝置包括調節池、還原桶、PH調節桶、絮凝桶、沉淀桶，調節 池的輸出端與還原桶連接，還原桶的輸出端與PH調節桶連接，PH 調節桶的輸出端與絮凝桶連接，絮凝桶的輸出端與沉淀桶連接， 沉淀桶的輸出端與生物凈化裝置的輸入端連接。

　　本實用新型的進一步設置為：生物凈化裝置包括破絡反應桶、 中間回調桶、二級絮凝桶、二級沉淀桶、生物凈化桶、生化沉淀 桶，破絡反應桶作為生物凈化裝置的輸入端與沉淀桶的輸出端連 接，破絡反應桶的輸出端與中間回調桶連接，中間回調桶的輸出 端與二級絮凝桶連接，二級絮凝桶的輸出端與二級沉淀桶連接， 二級沉淀桶的輸出端與生物凈化桶連接，生物凈化桶的輸出端與 生化沉淀桶連接。

　　本實用新型的進一步設置為：在所述的還原桶、PH調節桶、 破絡反應桶、中間回調桶、二級絮凝桶中均設置有攪拌用的攪拌 機。

　　本實用新型的進一步設置為：在生物凈化桶內填充含有菌膠 團的淤泥層。

　　上述結構在還原桶中，將鉻系廢水中的六價鉻離子還原成三 價鉻離子，然后在PH調節桶中利用氫氧負離子，將三價鉻離子變 成氫氧化鉻，絮凝后，進入沉淀桶沉淀處理，由于在鉻系廢水中 并非只有鉻元素，因此除去鉻元素后，進入生物凈化裝置，進行 二次凈化處理，不僅可以回收鉻元素，比較環保，在二次凈化的 時候，采用生物凈化的結構進行凈化，凈化效果很好，整個裝置 緊湊合理。
