申請日2013.10.18

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/14

　　摘要

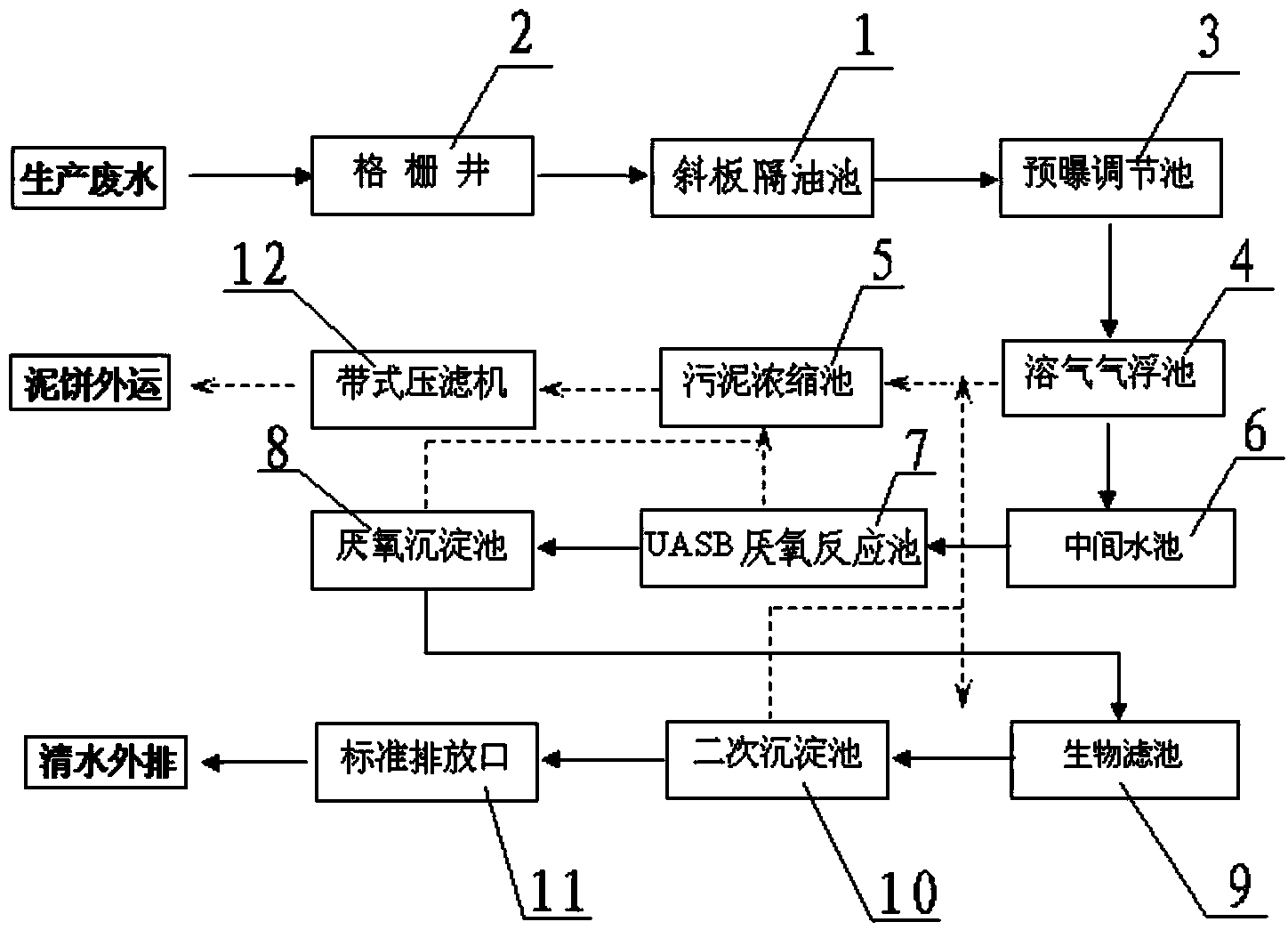

　　一種餐廚廢水處理系統，包括前端設置連接有格柵井的斜板隔油池，所述斜板隔油池斜下方設置并連接預曝調節池，所述預曝調節池連接溶氣氣浮池，所述溶氣氣浮池分別連接污泥濃縮池和中間水池，所述中間水池的出水口由二級提升泵連接UASB厭氧反應池，所述UASB厭氧反應池的出水口連接厭氧沉淀池，所述厭氧沉淀池的出水口連接生物淀池，所述生物淀池通過出水管依次連接二次沉淀池和標準排放口。與現有技術相比，本實用新型設置有UASB厭氧反應池，使污水中的有機物進行充分降解，然后再通過厭氧沉淀池過濾沉淀，確保了污水中的大量的有機物得到清除，使二次過濾后的清水可以直接外排或供其他使用，本餐廚廢水處理系統過程很簡便，適用于很多領域大規模實施。

　　權利要求書

　　1.一種餐廚廢水處理系統，包括前端設置連接有格柵井的斜板隔油池，其特征在于，所述斜板隔油池斜下方設置并連接預曝調節池，所述預曝調節池上設有污水提升泵，污水提升泵通過污水管連接溶氣氣浮池，所述溶氣氣浮池的污泥出口與廢水出口分別連接污泥濃縮池和中間水池，所述中間水池的出水口由二級提升泵連接UASB厭氧反應池，所述UASB厭氧反應池的出水口連接厭氧沉淀池，所述厭氧沉淀池的出水口連接生物淀池，所述生物淀池通過出水管依次連接二次沉淀池和標準排放口。

　　2.如權利要求1所述的餐廚廢水處理系統，其特征在于，所述預曝調節池與溶氣氣浮池的底部都設有穿孔曝氣管，穿孔曝氣管通過風管連接有風機。

　　3.如權利要求1所述的餐廚廢水處理系統，其特征在于，所述預曝調節池還設置有靜態混合器，所述靜態混合器通過污水管連接污水提升泵。

　　4.如權利要求1所述的餐廚廢水處理系統，其特征在于，所述UASB厭氧反應池上方連接有用于甲烷燃燒或是儲存的燃燒爐或是燃氣罐。

　　5.如權利要求1所述的餐廚廢水處理系統，其特征在于，所述溶氣氣浮池的污泥出口連接污泥濃縮池，所述污泥濃縮池后續連接帶式壓濾機。

　　6.如權利要求5所述的餐廚廢水處理系統，其特征在于，所述污泥濃縮池還連接厭氧沉淀池和二次沉淀池。

　　說明書

　　一種餐廚廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別涉及一種餐廚廢水處理系統。

　　背景技術

　　餐飲業作為人們?nèi)粘Ｉ�活中接觸最多的行業，餐飲業所造成的大量污水需 要經過嚴格的處理才能排放至環境中，以免污染環境。中國專利公開了一種地 埋式生活污水處理系統(公告號：CN201545771U)，其包括的方案為：包括的 格柵隔油池連接有預曝調節池，所述預曝調節池上設有污水提升泵，污水提升 泵通過污水管連接有生化池，生化池通過管路連接有斜管沉淀池，斜管沉淀池 通過污水管連接污泥消化池，其中，格柵隔油池、預曝調節池、生化池、斜管 沉淀池、氧化消毒池、污泥消化池都設在地表下，此種方案在一定程度上處理 了生活中的部分污水，且整個系統埋于地下不需要占用多少空間，但是這種處 理系統只能在一定的程度上對污水進行凈化，不能徹底清除污水中的雜質，導 致污水不能回收利用、浪費水資源，同時由于系統埋于地下，不適合大規模的 污水處理造成污水處理一定的局限。

　　實用新型內容

　　本實用新型目的在于提供一種餐廚廢水處理系統，以解決現有技術中餐飲 業餐廚廢水凈化處理不徹底，不能回收利用所造成的水資源浪費以及廢水處理 規模小等技術性問題。

　　本實用新型的技術方案是這樣實現的：

　　一種餐廚廢水處理系統，包括前端設置連接有格柵井的斜板隔油池，所述 斜板隔油池斜下方設置并連接預曝調節池，所述預曝調節池上設有污水提升泵， 污水提升泵通過污水管連接溶氣氣浮池，所述溶氣氣浮池的污泥出口與廢水出 口分別連接污泥濃縮池和中間水池，所述中間水池的出水口由二級提升泵連接 UASB厭氧反應池，所述UASB厭氧反應池的出水口連接厭氧沉淀池，所述厭 氧沉淀池的出水口連接生物淀池，所述生物淀池通過出水管依次連接二次沉淀 池和標準排放口。

　　優選地，所述預曝調節池與溶氣氣浮池的底部都設有穿孔曝氣管，穿孔曝 氣管通過風管連接有風機。

　　優選地，所述預曝調節池還設置有靜態混合器，所述靜態混合器通過污水 管連接污水提升泵。

　　優選地，所述UASB厭氧反應池上方連接有用于甲烷燃燒或是儲存的燃燒 爐或是燃氣罐。

　　優選地，所述溶氣氣浮池的污泥出口連接污泥濃縮池，所述污泥濃縮池后 續連接帶式壓濾機。

　　優選地，所述污泥濃縮池還連接厭氧沉淀池和二次沉淀池。

　　與現有技術相比，本實用新型有以下有益效果：

　　本實用新型的餐廚廢水處理系統，設置有UASB厭氧反應池，使污水中的 有機物進行充分降解，然后再通過厭氧沉淀池過濾沉淀，確保了污水中的大量 的有機物得到清除，使二次過濾后的清水可以直接外排或供其他使用，本餐廚 廢水處理系統過程很簡便，適用于很多領域大規模實施。
