申請日2013.10.18
公開(公告)日2014.04.09
IPC分類號F16L55/172
摘要
本實用新型涉及一種鋼筋混凝土輸水管漏水處理裝置，包括鋼套筒、大法蘭盤和小法蘭盤，所述大法蘭盤和小法蘭盤分別通過半法蘭盤連接螺栓連接形成環狀結構，且沿鋼套筒的長度方向分別設置于鋼套筒的外壁上，所述大法蘭盤和小法蘭盤通過連接螺栓連接在一起，所述大法蘭盤和小法蘭盤的內側分別設置有補漏密封膠圈，所述補漏密封膠圈的接頭采用楔形接頭連接。本實用新型補漏密封膠圈采用環形密封，使補漏密封膠圈緊密的壓緊在鋼筋混凝土輸水管漏水位置，膠圈采用楔形接頭連接，使膠圈接縫處咬合緊密，不會因受外力斷開，有效的杜絕漏水和漏氣現象發生。
權利要求書

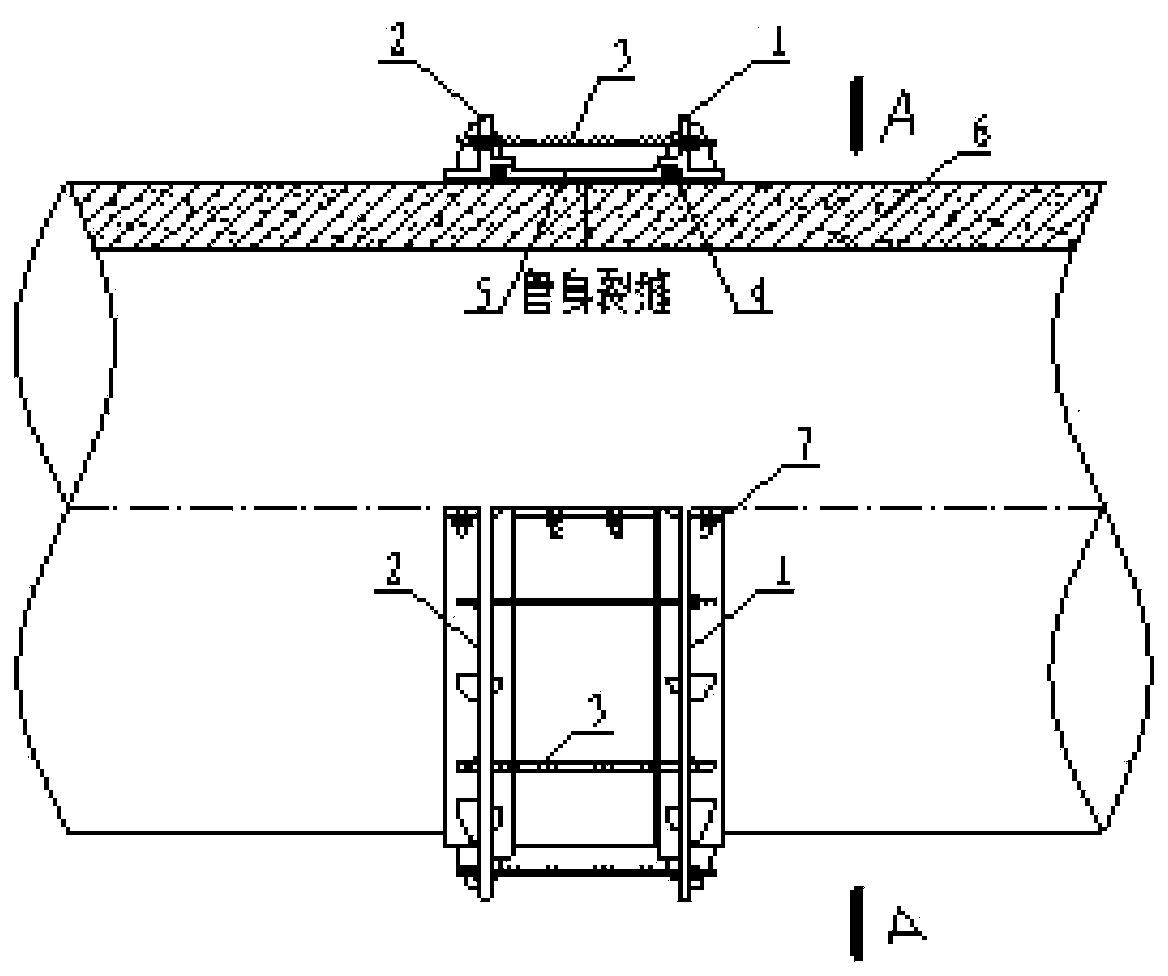

1.一種鋼筋混凝土輸水管漏水處理裝置，其特征在于，包括鋼套筒(5)、大法蘭盤(1)和小法蘭盤(2)，所述大法蘭盤(1)和小法蘭盤(2)分別通過半法蘭盤連接螺栓(7)連接形成環狀結構，且沿鋼套筒(5)的長度方向分別設置于鋼套筒(5)的外壁上，所述大法蘭盤(1)和小法蘭盤(2)通過連接螺栓(3)連接在一起，所述大法蘭盤(1)和小法蘭盤(2)的內側分別設置有補漏密封膠圈(4)，所述補漏密封膠圈(4)的接頭采用楔形接頭連接。
2.根據權利要求1所述的一種鋼筋混凝土輸水管漏水處理裝置，其特征在于，所述補漏密封膠圈(4)的材料為橡膠材料。
3.根據權利要求1或2所述的一種鋼筋混凝土輸水管漏水處理裝置，其特征在于，所述補漏密封膠圈(4)的直徑大于大法蘭盤(1)和小法蘭盤(2)的內凹槽。
4.根據權利要求1所述的一種鋼筋混凝土輸水管漏水處理裝置，其特征在于，所述半法蘭盤連接螺栓(7)和連接螺栓(3)均采用單螺桿配兩頭單螺帽的結構。
說明書
一種鋼筋混凝土輸水管漏水處理裝置
技術領域
本實用新型屬于城市供水、農田水利、市政公用等領域的鋼筋混凝土輸水管漏水處 理生產技術，特別涉及一種鋼筋混凝土輸水管漏水處理裝置。
背景技術
目前國際國內城市供水、農田水利、市政公用等領域的鋼筋混凝土輸水管漏水處理 方式有兩種，一種是更換漏水處管道，采用按照原設計管道尺寸型號制作的新管道替換 漏水處管道，但是制作和安裝周期長，工效極其低下，材料浪費嚴重，遇漏水嚴重緊急 的情況易造成重大安全問題;另一種是采用石棉水泥管封閉漏水處管道，石棉水泥管屬 于重污染材料，石棉材料中含有的有害物質對人體健康極其有害，水的純度、凈化度和 健康度得不到有效保證。
發明內容
本實用新型為解決公知技術中存在的技術問題而提供一種能夠有效實現管道漏水處 緊密貼封的鋼筋混凝土輸水管漏水處理裝置。
本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：
一種鋼筋混凝土輸水管漏水處理裝置，包括鋼套筒、大法蘭盤和小法蘭盤，所述大 法蘭盤和小法蘭盤分別通過半法蘭盤連接螺栓連接形成環狀結構，且沿鋼套筒的長度方 向分別設置于鋼套筒的外壁上，所述大法蘭盤和小法蘭盤通過連接螺栓連接在一起，所 述大法蘭盤和小法蘭盤的內側分別設置有補漏密封膠圈，所述補漏密封膠圈的接頭采用 楔形接頭連接。
所述補漏密封膠圈的材料為橡膠材料。
所述漏水密封膠圈的直徑大于大法蘭盤和小法蘭盤的內凹槽。
所述半法蘭盤連接螺栓和連接螺栓均采用單螺桿配兩頭單螺帽的結構。
本實用新型具有的優點和積極效果是：
1.補漏密封膠圈采用環形密封，使補漏密封膠圈緊密的壓緊在鋼筋混凝土輸水管漏 水位置，膠圈采用楔形接頭連接，使膠圈接縫處咬合緊密，不會因受外力斷開，有效的 杜絕漏水和漏氣現象發生。
2.由鋼套筒、螺栓和大、小法蘭盤形成高精度鋼圈加固系統，有效實現了鋼套筒5、 漏水密封膠圈和鋼筋混凝土輸水管的緊密結合。
3.半法蘭盤連接螺栓和連接螺栓均采用單螺桿配兩頭單螺帽，使大法蘭盤和小法蘭 盤固定牢靠。
