申請日2013.10.18
公開(公告)日2014.01.22
IPC分類號C02F103/30; C02F9/14
摘要
本發明提供了一種印花退漿混合廢水的處理裝置和方法。所述的印花退漿混合廢水的處理裝置，其特征在于，包括集水調節池、強化循環高效厭氧生物反應器、好氧生物接觸氧化池、氣浮池、高級氧化池和曝氣生物濾池。本發明尤其適用于由印花和退漿工藝產生的高氨氮、高濃度印花退漿混合廢水的處理，在印染企業將印花工藝產生的高濃度、高氨氮廢水與退漿工藝產生的高濃度、高堿性廢水分流，混合后使用本發明的工藝系統對其進行有效處理;也可以與印染廠其它污染物濃度相對較低的廢水處理工藝相結合，形成企業完整的廢水處理系統，實現對已有廢水系統的改造與升級。
權利要求書
1.一種印花退漿混合廢水的處理裝置，其特征在于，包括集水調節池(1)、強 化循環高效厭氧生物反應器(2)、好氧生物接觸氧化池(3)、氣浮池(4)、 高級氧化池(5)和曝氣生物濾池(6)。
2.如權利要求1所述的印花退漿混合廢水的處理裝置，其特征在于，所述的強 化循環高效厭氧生物反應器(2)包括殼體(2-1)，殼體(2-1)內從下到上 依次設有布水混合區、顆粒污泥膨脹區(2-14)、一級三相分離器(2-7)、精 處理區(2-15)、二級三相分離器(2-8)和出水區，顆粒污泥膨脹區(14) 和精處理區(15)內接種厭氧顆粒污泥，出水區連接外循環回流管(2-11) 的一端，布水混合區內設有布水器(2-3)，布水混合區的底部連接進水管 (2-2)，進水管(2-2)連接外循環回流管(2-11)的另一端，一級三相分離 器(2-7)和二級三相分離器(2-8)的頂端分別連接一級上升管(2-4)和二 級上升管(2-5)，一級上升管(2-4)和二級上升管(2-5)連接氣液分離器(2-9)， 氣液分離器(2-9)連接沼氣收集管(2-12)和內循環下降管(2-6)，內循環 下降管(2-6)的出水口位于布水器(2-3)上方，沼氣收集管(2-12)連接沼 氣收集系統(2-13)。
3.如權利要求2所述的印花退漿混合廢水的處理裝置，其特征在于，所述的顆 粒污泥膨脹區(14)和精處理區(15)中顆粒污泥的接種量皆為其容積的 1/3～1/2。
4.如權利要求1所述的印花退漿混合廢水的處理裝置，其特征在于，所述的好 氧生物接觸氧化池(3)內設置復合填料，好氧生物接觸氧化池(3)池底鋪 設微孔曝氣管，由鼓風機供氧。
5.一種印花退漿混合廢水的處理方法，其特征在于，采用權利要求1-4中任一 項所述的印花退漿混合廢水的處理裝置，將印花退漿混合廢水依次用集水調 節池(1)、強化循環高效厭氧生物反應器(2)、好氧生物接觸氧化池(3)、 氣浮池(4)、高級氧化池(5)和好氧生物處理系統進行處理，所得的達標尾 水排放或者進一步深度處理。
6.如權利要求5所述的印花退漿混合廢水的處理方法，其特征在于，所述的印 花退漿混合廢水進入集水調節池(1)進行水量水質調節后，加鹽酸調節混合 廢水pH值至6.8～7.0。
7.如權利要求5所述的印花退漿混合廢水的處理方法，其特征在于，所述的好 氧生物接觸氧化池(3)的出水投加化學藥劑聚合氯化鋁和聚丙烯酰胺后進入 氣浮池(4)。
8.如權利要求5所述的印花退漿混合廢水的處理方法，其特征在于，所述的氣 浮池(4)的出水進入高級氧化池(5)，所述的高級氧化池(5)分為第一pH 值調節區，第二pH值調節區，氫氧化鐵沉淀區，第三值pH調節區，氣浮池 (4)的出水依次經過第一值pH調節區、第二pH值調節區、氫氧化鐵沉淀 區和第三pH值調節區，在第一pH值調節區中調節廢水的pH為3.5～4.0，第 二pH值調節區中調節廢水的pH值為8.0～8.5，第三pH值調節區中調節廢水 的pH為7.0～8.0，高級氧化池(5)的第一pH值調節區采用Fenton試劑作為 強氧化劑，并通過曝氣提高系統的去除效率。
9.如權利要求5所述的印花退漿混合廢水的處理方法，其特征在于，所述的高 級氧化池(5)出水直接進入曝氣生物濾池(6)，或者高級氧化池(5)出水 進入印染廠的其它廢水處理所用的好氧生物處理系統，與其它廢水混合后再 進入曝氣生物濾池(6)。
10.如權利要求5所述的印花退漿混合廢水的處理方法，其特征在于，所述 的曝氣生物濾池(6)采用下進上出的方式，濾料層(6-1)和濾板(6-2)中 間設置30cm高的卵石承托層(6-3)，卵石承托層(6-3)中卵石的直徑1～3cm， 濾料為陶�；蛘呋钚蕴�，濾料層的高度為1.5～3m，濾料的粒徑為0.8～2.5mm; 曝氣生物濾池(6)配套進水管(6-4)、出水系統(6-5)、曝氣用空氣管(6-6) 和反沖洗用空氣管(6-7)和反沖洗水進水管(6-8)。
說明書
一種印花退漿混合廢水的處理裝置和方法
技術領域
本發明屬于印染廢水處理領域，尤其適用于由印花和退漿工藝產生的高氨 氮、高濃度退漿印花混合廢水的處理，在印染企業將印花工藝產生的高濃度、高 氨氮廢水與退漿工藝產生的高濃度、高堿性廢水分流，混合后使用本發明的工藝 系統對其進行有效處理，或者與印染廠其它污染物濃度相對較低的廢水處理工藝 相結合，形成企業完整的廢水處理系統。
背景技術
紡織印染工業是我國的傳統的支柱產業之一，這些年來隨著中國人均纖維消 費量的增加，國內規模以上的紗、布服裝和化纖的產量均躍居世界首位。紡織行 業的興盛也帶來了嚴重的環境污染問題。據最新資料統計，紡織印染廢水占總體 工業廢水排放量的35%，當前印染廢水已成為當前最主要的水體污染源之一。
印花廢水的污染物主要來自調色、印花滾筒、印花篩網的沖洗水及后處理的 皂洗、水洗、洗印花襯布的廢水。印花廢水粘性大，有機物含量高且多為芳烴和 雜環化合物，還混有酚類、苯胺、堿等，另外在棉織物印花過程中還使用大量尿 素作為助溶劑、吸濕劑，使印花廢水的含氮量很高。印花廢水中的氮化物主要以 有機氮的形式存在，初始廢水中氨氮濃度較低，而隨著廢水經厭氧水解酸化作用 后，有機氮逐步轉化為氨氮，厭氧處理后的出水中氨氮濃度升高。高總氮的水質 特征，常規的水解酸化、活性污泥等處理工藝處理無法實現總氮達標排放的要求。
印染加工的第一個工序是退漿。在印染廠里，前處理產生的COD量占到總 COD排放量的60%～70%，其中退漿大約占到80%，印染廠的總COD排放量中 退漿環節占了50%-55%。紡織漿料包括天然淀粉、變性淀粉和化學漿料(以PVA 和丙烯酸類為主)，對于化學漿料由于它們的可生化性極差，常規的廢水生物處 理工藝無法實現對其有效處理。
目前，實際工程中印花廢水、退漿廢水與其它印染廢水是混和在一起處理的， 這樣不僅增加了綜合印染廢水的處理難度和處理費用，而且常規的廢水處理工藝 也難以實現對其高標準處理后的達標排放，更不用說回用。
針對印染企業節能減排和可持續發展的現實要求，尋求低成本、高效率的高 氨氮、高濃度印花退漿混合廢水的處理工藝，具有重要的現實需求。
發明內容
本發明所要解決的技術問題是提供一種高氨氮、高濃度印花退漿混合廢水的 處理裝置和方法，該方法具有處理效果好、運行費用低、操作簡單等特點。

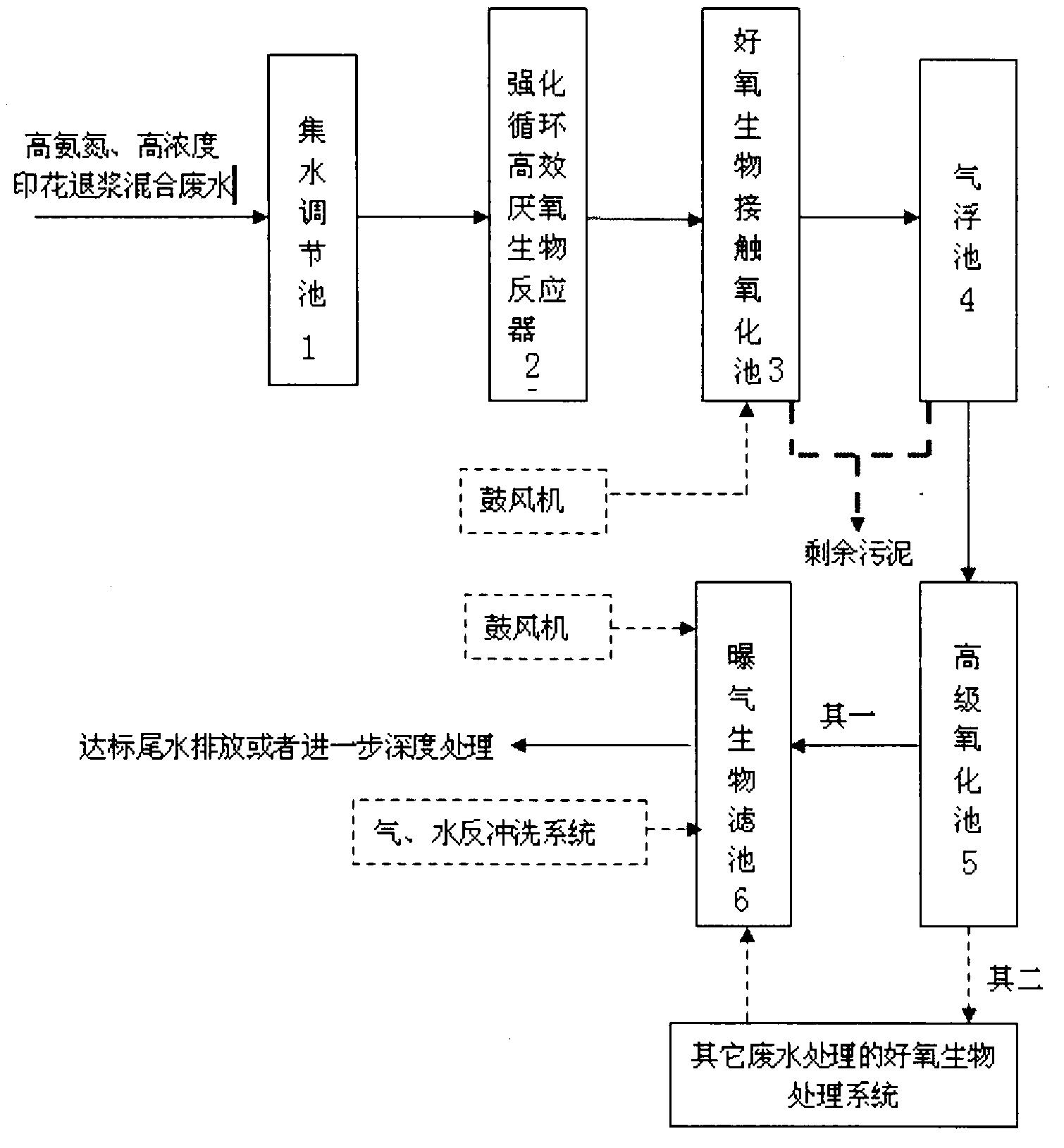

為了解決上述技術問題，本發明提供了一種印花退漿混合廢水的處理裝置， 其特征在于，包括集水調節池、強化循環高效厭氧生物反應器、好氧生物接觸氧 化池、氣浮池、高級氧化池和曝氣生物濾池。
優選地，所述的強化循環高效厭氧生物反應器包括殼體，殼體內從下到上依 次設有布水混合區、顆粒污泥膨脹區、一級三相分離器、精處理區、二級三相分 離器和出水區，顆粒污泥膨脹區和精處理區內接種厭氧顆粒污泥，出水區連接外 循環回流管的一端，布水混合區內設有布水器，布水混合區的底部連接進水管， 進水管連接外循環回流管的另一端，一級三相分離器和二級三相分離器的頂端分 別連接一級上升管和二級上升管，一級上升管和二級上升管連接氣液分離器，氣 液分離器連接沼氣收集管和內循環下降管，內循環下降管的出水口位于布水器上 方，沼氣收集管連接沼氣收集系統。
更優選地，所述的顆粒污泥膨脹區和精處理區中顆粒污泥的接種量皆為其容 積的1/3～1/2。
優選地，所述的好氧生物接觸氧化池內設置復合填料，好氧生物接觸氧化池 池底鋪設微孔曝氣管，由鼓風機供氧。
本發明還提供了一種印花退漿混合廢水的處理方法，其特征在于，采用上述 的印花退漿混合廢水的處理裝置，將印花退漿混合廢水依次用集水調節池、強化 循環高效厭氧生物反應器、好氧生物接觸氧化池、氣浮池、高級氧化池和好氧生 物處理系統進行處理，所得的達標尾水排放或者進一步深度處理。
優選地，所述的印花退漿混合廢水進入集水調節池進行水量水質調節后，加 鹽酸調節混合廢水pH值至6.8～7.0。
優選地，所述的好氧生物接觸氧化池的出水投加化學藥劑聚合氯化鋁和聚丙 烯酰胺后進入氣浮池。
更優選地，所述的聚合氯化鋁PAC的加藥量為40～100ppm，聚丙烯酰胺PAM 的加藥量0.5～2.0ppm。
優選地，所述的氣浮池的出水進入高級氧化池，所述的高級氧化池分為第一 pH值調節區，第二pH值調節區，氫氧化鐵沉淀區，第三值pH調節區，氣浮池 的出水依次經過第一值pH調節區、第二pH值調節區、氫氧化鐵沉淀區和第三 pH值調節區，在第一pH值調節區中調節廢水的pH為3.5～4.0，第二pH值調節 區中調節廢水的pH值為8.0～8.5，第三pH值調節區中調節廢水的pH為7.0～8.0， 高級氧化池的第一pH值調節區采用Feton試劑(Fe2+和H2O2的藥劑組合)作為強 氧化劑，并通過曝氣提高系統的去除效率。
優選地，所述的高級氧化池出水直接進入曝氣生物濾池，或者高級氧化池出 水進入印染廠的其它廢水(如不包括高濃度、高氨氮含量退漿與印花混合廢水的 其它污染物含量相對較低的染整廢水)處理所用的好氧生物處理系統，與其它廢 水混合后再進入曝氣生物濾池。
優選地，所述的曝氣生物濾池采用下進上出的方式，濾料層和濾板中間設置 30cm高的卵石承托層，卵石承托層中卵石的直徑1～3cm，濾料為陶�；蚧钚蕴�， 濾料層的高度為1.5～3m，濾料的粒徑為0.8～2.5mm;曝氣生物濾池配套進水系 統、出水系統、曝氣系統和反沖洗系統。
與現有技術相比，本發明的有益效果是：
1、本發明采用強化循環高效厭氧生物反應器代替?zhèn)鹘y(tǒng)的厭氧水解池，強化 循環高效厭氧生物反應器是一種適合當前高濃度印花退漿廢水處理需求的厭氧 反應器，在保持內循環反應器分級處理的基礎上引入外循環系統，其具有良好的 污泥截留性能、較高的抗沖擊負荷能力和良好的水力條件。
2、本發明采用的強化循環厭氧生物反應器可以較徹底地實現對有機氮(為 棉織物印花工藝中大量使用的尿素)的銨化，在系統內氨氮濃度為 1000～1500mg/L條件下不影響系統的處理效果，在進水COD濃度為 10000～20000mg/L條件下，系統對COD的去除效率為65～75%，從而大大減輕 了其它系統降解COD的負擔，也大大降低了廢水處理系統的綜合運行費用。
3、本發明采用的生物接觸氧化法，在此工藝段實現對厭氧生物處理系統中并 未徹底降解的有機物的進一步無機化，同時實現對部分氨氮的硝化作用。
4、本發明使用的氣浮池，在此工藝段實現對生物接觸氧化池出水中SS和部 分膠體的去除，為后續強氧化處理中強氧化劑的有效利用創造條件。
5、PVA和丙烯酸類漿料可生化性極差，PVA在一般的生物處理系統中的半 衰期甚至超過15天，這也是含退漿廢水的染整廢水難以實現較徹底處理的重要 原因。本發明使用的Fenton試劑高級氧化系統，針對退漿廢水中難生物降解的 聚乙烯醇(PVA)等化學漿料進行強氧化，可以較徹底地解決退漿廢水難以生化 處理的難題;在此工藝段中，部分氨氮也被氧化為硝態氮。
6、本發明使用的曝氣生物濾池有兩個作用，其一是實現對染整廢水的深度處 理，包括有機物的徹底碳化和脫色(在適當的負荷條件下，曝氣生物濾池的出水 COD濃度小于50mg/L，色度小于2～4倍(稀釋倍數法));其二是實現對廢水中 總氮的有效去除，在進水總氮500mg/L條件下，可以實現出水總氮小于15mg/L。
7、本發明也可以用于對已有染整廢水處理系統的升級改造，通過增加高效厭 氧反應器、高級氧化和曝氣生物濾池等工藝措施，有效解決了高氨氮、高濃度印 花退漿廢水中有機物和氨氮的處理問題，而且具有工藝運行綜合成本低、運行效 果穩定、操作方便等特點。
