申請日2013.10.19

　　公開(公告)日2014.01.22

　　IPC分類號C02F9/10; B01D36/04

　　摘要

　　本發明公開了廚房廢水處理裝置，包括箱體、流入管和流出管，其特征在于：箱體的內腔通過中隔板分割為儲油腔和污水腔，儲油腔的底部設有出油孔，污水腔的底部設有出渣孔，在污水腔內的底部設有橫隔板和豎隔板，在橫隔板和豎隔板之間設有濾網，流入管下端插入橫隔板的下方，豎隔板上均勻設有過濾孔，在豎隔板外側的污水腔內設有轉換閥，轉換閥與流出管相連通，在濾網上方的污水腔內設有收油箱，收油箱側壁的上部均勻設有收油孔，收油箱上部的排油口通過排油管與儲油腔相連通。本發明體積小，便于安裝使用，能將廚房廢水中的油、水、渣充分分離開來，安全環保，降低了污水處理成本，提高了餐飲業的環保質量。

　　權利要求書

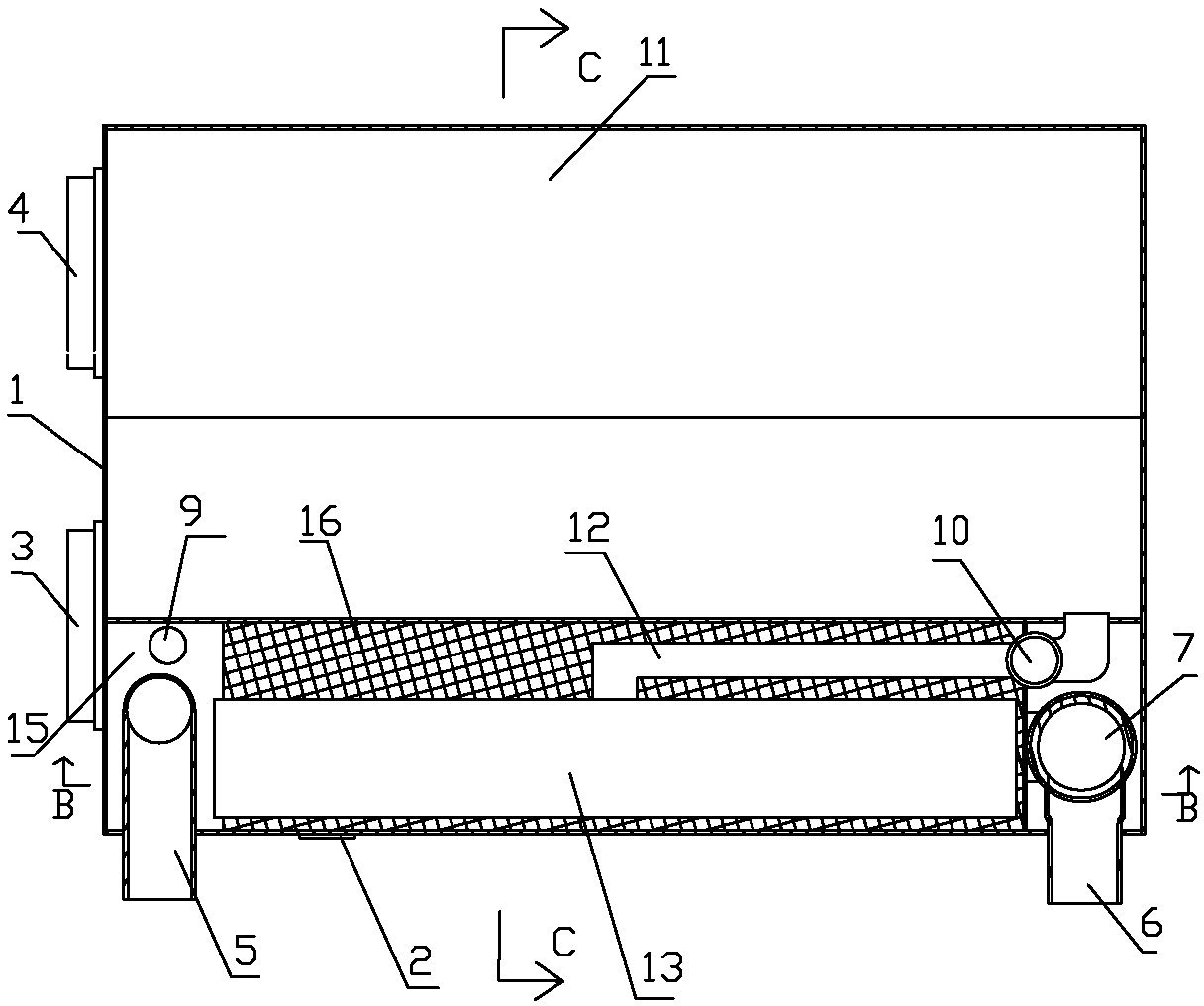

　　1.廚房廢水處理裝置，包括箱體(1)、流入管(5)和流出管(6)，箱體(1)的上部設有流入管(5)和流出管(6)，箱體(1)的底部設有出渣孔(3)和出油孔(4)，出渣孔(3)和出油孔(4)上都設有密封蓋，其特征在于：箱體(1)的內腔通過中隔板(20)分割為儲油腔(11)和污水腔(17)，儲油腔(11)的底部設有出油孔(4)，污水腔(17)的底部設有出渣孔(3)，在污水腔(17)內的底部設有橫隔板(15)和豎隔板(14)，在橫隔板(15)和豎隔板(14)之間設有濾網(16)，流入管(5)下端插入橫隔板(15)的下方，豎隔板(14)上均勻設有過濾孔，在豎隔板(14)外側的污水腔(17)內設有轉換閥(7)，轉換閥(7)與流出管(6)相連通，在濾網(16)上方的污水腔(17)內設有收油箱(13)，收油箱(13)側壁的上部均勻設有收油孔(23)，收油箱(13)上部的排油口(24)通過排油管(12)與儲油腔(11)相連通。

　　2.根據權利要求1所述的廚房廢水處理裝置，其特征在于：所述的濾網(16)下方的污水腔(17)內設有加熱環(22)，加熱環(22)的加熱環接口(2)設在箱體(1)的外壁上。

　　3.根據權利要求1所述的廚房廢水處理裝置，其特征在于：所述的排油管(12)上設有排油閥(10)。

　　4.根據權利要求1所述的廚房廢水處理裝置，其特征在于：所述的濾網(16)的前、后邊沿上分別固定設有支撐管(19)，左、右邊沿上分別固定設有彈簧(18)，支撐管(19)的管壁上均勻設有出風孔(21)。

　　5.根據權利要求1所述的廚房廢水處理裝置，其特征在于：所述的儲油腔(11)頂部的箱體(1)上設有風機(8)，風機(8)的吸口與儲油腔(11)上部相連通，風機(8)的出口通過出風管(9)與支撐管(19)相連通。

　　6.根據權利要求1所述的廚房廢水處理裝置，其特征在于：所述的收油箱(13)的下部為密封的空腔。

　　7.根據權利要求1或4所述的廚房廢水處理裝置，其特征在于：所述的濾網(16)設有從左到右的坡度為3—7%。

　　8.根據權利要求1所述的廚房廢水處理裝置，其特征在于：所述的轉換閥(7)，由外管(32)和內管(33)構成，內管(33)套設在外管(32)內，外管(32)底部的第二通孔(26)與豎隔板(14)底部的第一通孔(25)相連通，外管(32)上部的第三通孔(27)與流出管(6)相連通，在外管(32)的中部設有第四通孔(28)，在內管(33)的底部設有與第二通孔(26)相適配的第五通孔(29)，在內管(33)的上部設有與第三通孔(27)相適配的第六通孔(30)，在內管(33)的中部設有與第四通孔(28)相適配的第七通孔(31)。

　　9.根據權利要求8所述的廚房廢水處理裝置，其特征在于：所述的外管(32)和內管(33)的上端部設有相互對應的連通孔。

　　說明書

　　廚房廢水處理裝置

　　技術領域

　　本發明涉及一種餐廚環保設備，具體地說是一種廚房廢水處理裝置，適用于餐飲業廚房廢水的凈化處理。

　　背景技術

　　現代生活中的餐飲業越來越發達，外排潲水越來越多，潲水中的渣雜和油脂易附著管道易造成下水堵塞，細菌滋生產生異味，沼氣生成聚集，污染水源等對環境危害越來越嚴重。目前餐廚污水處理設備一般都是采用沉淀池，其不足之處在于：體積大，不利于安裝，不便于維護，易造成二次污染�，F(xiàn)小型餐廚污水處理器不能實現真正的油、水、渣雜的充分分離，需二次集中分離。

　　發明內容

　　本發明的目的在于提供一種體積小，便于安裝使用，能將廚房廢水中的油、水、渣充分分離開來，安全環保的廚房廢水處理裝置。

　　為了達到以上目的，本發明所采用的技術方案是：該廚房廢水處理裝置，包括箱體、流入管和流出管，箱體的上部設有流入管和流出管，箱體的底部設有出渣孔和出油孔，出渣孔和出油孔上都設有密封蓋，其特征在于：箱體的內腔通過中隔板分割為儲油腔和污水腔，儲油腔的底部設有出油孔，污水腔的底部設有出渣孔，在污水腔內的底部設有橫隔板和豎隔板，在橫隔板和豎隔板之間設有濾網，流入管下端插入橫隔板的下方，豎隔板上均勻設有過濾孔，在豎隔板外側的污水腔內設有轉換閥，轉換閥與流出管相連通，在濾網上方的污水腔內設有收油箱，收油箱側壁的上部均勻設有收油孔，收油箱上部的排油口通過排油管與儲油腔相連通。

　　所述的濾網下方的污水腔內設有加熱環，加熱環的加熱環接口設在箱體的外壁上。

　　所述的排油管上設有排油閥。

　　所述的濾網的前、后邊沿上分別固定設有支撐管，左、右邊沿上分別固定設有彈簧，支撐管的管壁上均勻設有出風孔。

　　所述的儲油腔頂部的箱體上設有風機，風機的吸口與儲油腔上部相連通，風機的出口通過出風管與支撐管相連通。

　　所述的收油箱的下部為密封的空腔。

　　所述的濾網設有從左到右的坡度為3—7%。

　　所述的轉換閥，由外管和內管構成，內管套設在外管內，外管底部的第二通孔與豎隔板底部的第一通孔相連通，外管上部的第三通孔與流出管相連通，在外管的中部設有第四通孔，在內管的底部設有與第二通孔相適配的第五通孔，在內管的上部設有與第三通孔相適配的第六通孔，在內管的中部設有與第四通孔相適配的第七通孔。

　　所述的外管和內管的上端部設有相互對應的連通孔。

　　本發明的有益效果在于：體積小，便于安裝使用，能將廚房廢水中的油、水、渣充分分離開來，安全環保，降低了污水處理成本，提高了餐飲業的環保質量。
