申請日2014.01.02

　　公開(公告)日2014.07.02

　　IPC分類號C02F9/10

　　摘要

　　本發明提供了一種高鹽度廢水的零排放處理工藝，特別是高鹽度高硬度的廢水。該方法采用預處理+膜法濃縮處理+引晶技術的處理工藝，依次經過軟化、砂濾、超濾、多級膜濃縮、引晶技術處理后，產水可以回用而鹽分則可以回收，最終實現“零排放”;該工藝運行穩定、運行費用低廉、占地面積小、自動化程序高，是一種高鹽度廢水零排放的高效、經濟的處理工藝。

　　權利要求書

　　1.高鹽度廢水零排放處理工藝，它包含有以下步驟：

　　來自生化出水的高鹽度廢水先經過軟化、絮凝、砂濾處理;

　　砂濾產水進入超濾系統進一步處理，得到超濾產水和超濾濃水，超濾濃水返回步驟A進行砂濾處理;

　　對超濾產水添加鹽酸調節至弱酸性，以避免部分鹽類物質結垢，同時降低硬度后進行反滲透處理，得到反滲透產水和反滲透濃水;

　　反滲透產水收集進行回用;而反滲透濃水再進行添加鹽酸調節至弱酸性，避免結垢和降低硬度，然后再通過管網式反滲透進一步濃縮處理，得到管網式反滲透產水和管網式反滲透濃水;

　　管網式反滲透產水收集進行回用;而管網式反滲透濃水再通過管網式納濾進一步濃縮處理，得到管網式納濾產水和管網式納濾濃水;管網式納濾產水返回步驟D進行管網式反滲透濃縮;

　　管網式納濾的濃水進入引晶罐，所述的引晶罐內的上清液返回步驟E進行管網式納濾濃縮。

　　2.根據權利要求1所述的高鹽度廢水零排放處理工藝，其特征在于所述步驟C中添加鹽酸調節pH為6.0～6.5。

　　3.根據權利要求1所述的高鹽度廢水零排放處理工藝，其特征在于所述步驟D

　　中采用管網式反滲透膜濃縮處理廢水。

　　4.根據權利要求1所述的高鹽度廢水零排放處理工藝，其特征在于所述步驟D

　　中添加鹽酸調節pH為6.0～6.5。

　　5.根據權利要求1所述的高鹽度廢水零排放處理工藝，其特征在于所述步驟E中采用管網式納濾濃縮處理廢水。

　　6.根據權利要求1所述的高鹽度廢水零排放處理工藝，其特征在于所述步驟F中的引晶罐內投加晶種，引晶罐內達到飽和狀態的難溶鹽經過長時間的停留生長后沉降至罐底，從引晶罐底部排出。

　　說明書

　　一種高鹽度廢水零排放處理工藝

　　技術領域

　　本發明屬于工業廢水處理領域，應用于高鹽度排放行業的廢水零排放的處理，具體涉及一種高鹽度廢水零排放處理工藝。

　　背景技術

　　隨著我國工業化進程的加快，來自于化工、醫藥、電廠等行業在工藝生產過程中產生的廢水(包括反滲透濃水)廣泛存在且亟需處理。此類廢水通常含有很高的鹽分和硬度，廢水的鹽分含量有時高達 1～2萬mg/L。

　　由于這類高鹽度廢水往往處理水量巨大，難以生化或生化性很差，出水指標難以達到國家排放要求，因此，在滿足國家環保政策的前提下尋求適宜的處理方法實現“零排放”成為這類廢水治理技術的關鍵，可以產生良好的生態環境保護效應和可觀的經濟價值。

　　目前，現有的技術主要是采用膜分離的方法，通過納濾、反滲透的組合工藝處理，但由此產生的更高濃度的濃水并沒有給出解決方法，同時產生的膜污染使膜的使用壽命迅速下降，因此，現有的處理技術并沒有徹底解決高鹽度廢水的處理問題而實現零排放。

　　發明內容

　　本發明的目的是為了解決高鹽度廢水的零排放問題而開發的工藝;該工藝采用預處理+多級膜濃縮處理+引晶技術，處理高鹽度廢水，其處理效果好、膜濃縮倍率高、處理成本低。

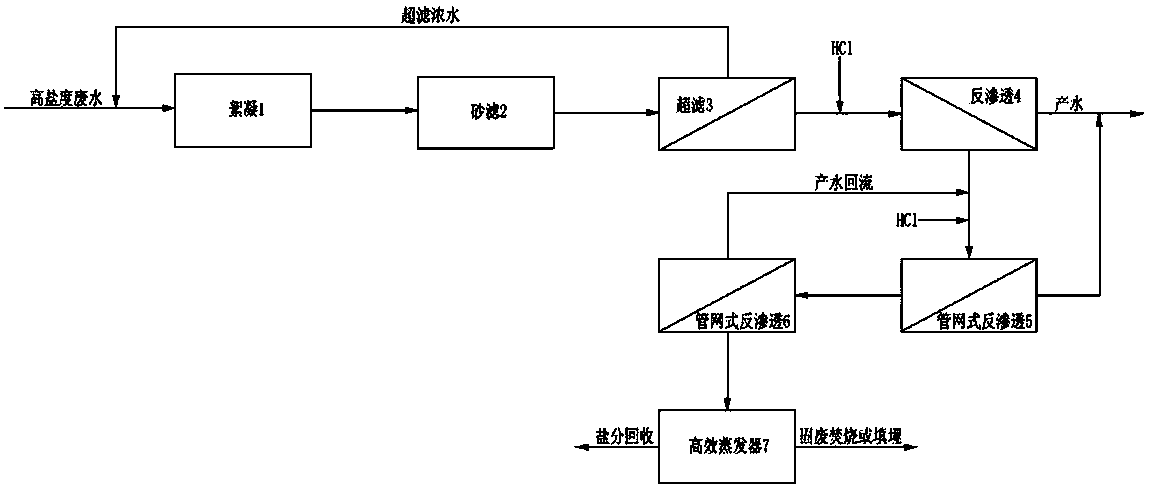

　　本發明為了解決其技術問題所采用的技術方案是 ：一種針對高鹽度廢水零排放處理工藝，按下述步驟進行：

　　A、 高鹽度廢水先經過軟化、絮凝、砂濾處理，分別去除廢水中的暫時硬度和顆粒物，使廢水得到軟化并降低廢水中懸浮物的含量后出水;

　　B、 砂濾產水進入超濾系統進一步處理，得到超濾產水和超濾濃水，超濾濃水返回步驟A進行砂濾處理;

　　C、 對超濾產水先添加鹽酸，調節pH為6.0～6.5，以避免部分鹽類物質結垢，同時降低硬度后進行反滲透處理，得到反滲透產水和反滲透濃水;

　　D、 反滲透產水收集進行回用，而反滲透濃水再進行添加鹽酸，調節pH為6.0～6.5，避免結垢和降低硬度，然后再通過管網式反滲透進一步濃縮處理，得到管網式反滲透產水和管網式反滲透濃水;

　　E、 管網式反滲透產水收集進行回用，而管網式反滲透濃水再通過管網式納濾進一步濃縮處理，得到管網式納濾產水和管網式納濾濃水;管網式納濾產水返回步驟D進行管網式反滲透濃縮。

　　F、 管網式納濾的濃水進入引晶罐，并向引晶罐內投加晶種，引晶罐內達到飽和狀態的難溶鹽經過長時間的停留生長后沉降至罐底，最終鹽類物質從引晶罐底排出回收，引晶罐內的上清液返回步驟E進行管網式納濾濃縮，最終實現廢水的零排放。

　　本發明的特點是處理流程簡單，設備占地面積小，運行費用低，安全，高效。本發明適用于高鹽度高硬度廢水的處理，特別適用于高鹽度、高硬底的廢水，例如醫藥行業的高鹽度廢水、中水回用系統反滲透濃水、濃鹽水回用的處理，采用高效簡易的處理流程，實現廢水資源化處理而達到“零排放”目標。
