申請日2014.01.02

　　公開(公告)日2014.04.30

　　IPC分類號E03C1/12

　　摘要

　　一種家用廢水收集裝置，包括出口處設置有濾網的廢水初慮箱、連通管和廢水儲存箱，連通管上設置有防止廢水儲存箱中氣味的U型彎道，廢水初慮箱設置在廢水儲存箱的上方并通過設置在兩者之間的連通管連通，所述的連通管與廢水儲存箱連接的一端上還設置有過濾袋，廢水儲存箱頂部設置有一個與水源開關連通的清潔入水口，底部設置有一個排污口，所述的限位出水口與廢水儲存箱底部距離為廢水儲存箱側壁長度的2/3，排水口與廢水儲存箱底部距離為廢水儲存箱側壁長度的1/5。本發明結構簡單設計合理，而且成本低，便于廣泛使用，可以將生活用水回收進行再次利用，節約水資源的同時減少了家庭開支。

　　權利要求書

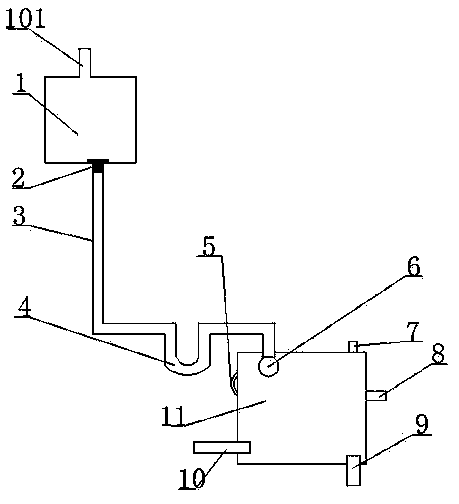

　　1.一種家用廢水收集裝置，包括出口處設置有濾網(2)的廢水初慮箱(1)、連通管(3)和廢水儲存箱(11)，連通管(3)上設置有防止廢水儲存箱(11)中氣味的U型彎道(4)，廢水初慮箱(1)設置在廢水儲存箱(11)的上方并通過設置在兩者之間的連通管(3)連通，其特征在于：所述的連通管(3)與廢水儲存箱(11)連接的一端上還設置有過濾袋(6)，廢水儲存箱(11)的側壁上設置有排水口(10)、限位出水口(8)和便于更換過濾袋(6)的箱門，廢水儲存箱(11)頂部設置有一個與水源開關連通的清潔入水口(7)，底部設置有一個排污口(9)，所述的限位出水口(8)與廢水儲存箱(11)底部距離為廢水儲存箱(11)側壁長度的2/3，排水口(10)與廢水儲存箱(11)底部距離為廢水儲存箱(11)側壁長度的1/5。

　　2.根據權利要求1所述的一種家用廢水收集裝置，其特征在于：所述的箱門上設置有便于箱門打開的把手(5)。

　　3.根據權利要求1所述的一種家用廢水收集裝置，其特征在于：所述的廢水初慮箱(1)上設置有與污水源連通的接管(101)。

　　說明書

　　一種家用廢水收集裝置

　　技術領域

　　本發明涉及一種廢水再利用收集裝置，尤其是涉及一種家用廢水收集裝置。

　　背景技術

　　我國是水資源短缺的地區之一，特別是北方地區，年降雨量偏少，造成農業用水嚴重匱乏，不但直接制約著農業生產的發展，同時也促使沙漠化的逐年延伸，造成本地區的氣候不斷惡化。

　　然而生活中水資源的浪費也是普遍現象，特別是家庭用水的損耗，也是非常驚人的，隨著人民生活水平的不斷提高和居住條件的不斷改善家用水逐年增多，而且這些用水都是一次性的，水量也不是一個小數字，固此值得引起我們的重視。

　　發明內容

　　本發明的目的是為解決家用水無法重復利用的技術問題，提供一種家用廢水收集裝置，本發明結構簡單設計合理，而且成本低，便于廣泛使用，可以將生活用水回收進行再次利用，節約水資源的同時減少了家庭開支。

　　本發明為解決上述技術問題的不足，所采用的技術方案是：

　　一種家用廢水收集裝置，包括出口處設置有濾網的廢水初慮箱、連通管和廢水儲存箱，連通管上設置有防止廢水儲存箱中氣味的U型彎道，廢水初慮箱設置在廢水儲存箱的上方并通過設置在兩者之間的連通管連通，所述的連通管與廢水儲存箱連接的一端上還設置有過濾袋，廢水儲存箱的側壁上設置有排水口、限位出水口和便于更換過濾袋的箱門，廢水儲存箱頂部設置有一個與水源開關連通的清潔入水口，底部設置有一個排污口，所述的限位出水口與廢水儲存箱底部距離為廢水儲存箱側壁長度的2/3，排水口與廢水儲存箱底部距離為廢水儲存箱側壁長度的1/5。

　　所述的箱門上設置有便于箱門打開的把手。

　　所述的廢水初慮箱上設置有與污水源連通的接管。

　　本發明的有益效果是：本發明結構簡單設計合理，而且成本低，便于廣泛使用，可以將生活用水回收進行再次利用，節約水資源的同時減少了家庭開支。
