申請日2014.01.02

　　公開(公告)日2014.03.26

　　IPC分類號C02F3/32; C02F9/14

　　摘要

　　一種農村生活污水箱式泥鰍生態處理的方法及裝置，屬污水處理類(C02F)。主要解決傳統生活污水處理技術存在的設備內部結構復雜、設備外形巨大、模塊化和工業化程度低、拆裝運輸不便、微生物馴養條件嚴格等問題。該裝置利用泥鰍生存能力強，對有機物及N、P降解能力強等特點，構建一種以“水-泥-微生物-泥鰍”為一體的模塊化箱式生態系統;箱式泥鰍生態反應器的泥水自動分離系統設計的一、二、三級擋泥板，有效實現泥水自動分離，各組件可拆卸組裝，實現設備模塊化。具有工藝簡單、投資運行費用低、操作管理方便、工程模塊化程度高、處理效果穩定等優點。適于含N、P的中、低濃度農村生活污水及農村養殖污水、鄉鎮生活污水的有效處理。

　　權利要求書

　　1.一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是利用泥鰍生存能力強， 對有機物及N、P降解能力強等特點，構建一種以“水-泥-微生物-泥鰍”為一體的模塊化箱 式生態系統，從而實現對含N、P的中、低濃度農村生活污水及農村養殖污水、鄉鎮生活污水 的有效處理。

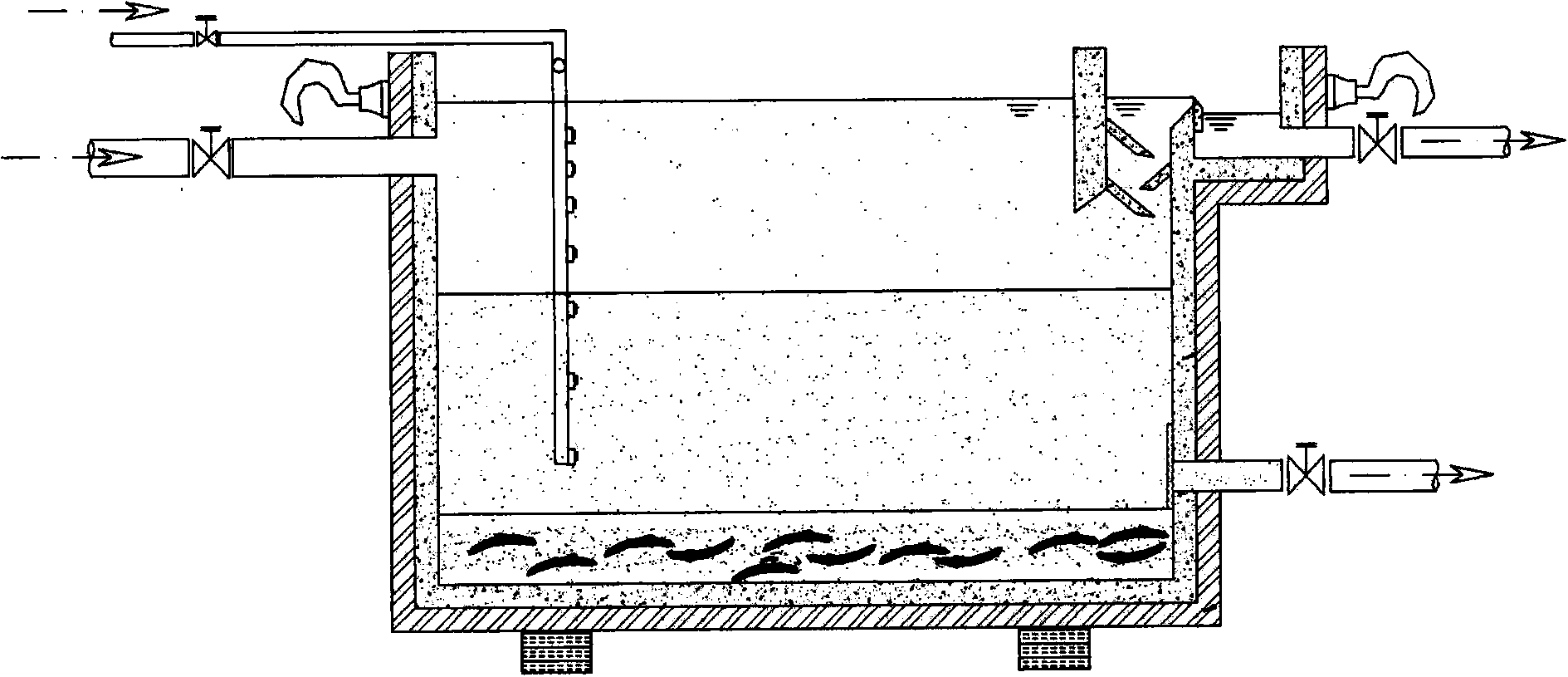

　　2.權利要求1所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述一 體的模塊化箱式生態系統由箱式泥鰍生態反應器、曝氣總管閥門、曝氣總管、污水進水管閥 門、污水進水管、曝氣橫管、曝氣支管、曝氣孔、污水區、泥水混合區、污泥區、泥鰍、反 應器底部鋼梁、擋渣板、泥水分離室、堰流板、集水槽、反應器吊裝掛鉤、出水管、出水管 閥門、反應器PVC內膽、反應器冷軋鋼板外殼、排泥隔網、排泥管、排泥管閥門組成。

　　3.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述污 水進水管采用PVC管，連接于反應器垂直上部，使進水所產生的沖擊紊流不影響位于反應器 底部的泥鰍和污泥系統，但安裝位置低于反應器液面，以形成水下潛流，盡量減少進水瞬時 沖擊紊流對系統的影響;同時，連接位置位于反應器橫向中部，以保證污水從污水進水管進 入反應器后能與系統有最大的有效混合面積，使其迅速擴散均勻。

　　4.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述污 水進水管用污水進水管閥門控制其流量、流速，以便根據系統運行情況適時調節進水量等。

　　5.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述由 曝氣總管閥門、曝氣總管、曝氣橫管、曝氣支管若干根構成曝氣裝置。

　　6.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述曝 氣總管、曝氣橫管、曝氣支管均采用PVC材質，曝氣總管外接鼓風設備，從反應器頂部接入 反應器，然后以曝氣橫管連接，曝氣橫管位于液面，以方便檢修，在曝氣橫管朝向下方液面 位置開孔，分別等距離間隔連接若干根曝氣支管，曝氣支管插入反應器污水中。

　　7.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述曝 氣支管具有如下特征：

　　A.曝氣支管及曝氣孔位置靠近污水進水管，以便污水從污水進水管中進入反應器后迅速 被曝氣充氧，提高氧氣傳質效率;

　　B.曝氣支管不插入池底，曝氣時空氣主要集中于反應器中上部位，并在曝氣支管上自下 而上開鑿曝氣孔，各個曝氣孔之間的距離不等，呈現自下而上逐漸密集的構造，且采用間歇 式曝氣方式，人為制造垂直方向不均勻供氧方式，使系統內部形成三個層次，即，中上部好 氧區、中下部兼性區、底部缺氧或厭氧區。

　　8.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述箱 式泥鰍生態反應器分別由反應器PVC內膽和反應器冷軋鋼板外殼構成，反應器冷軋鋼板外殼 用冷軋鋼板以保證整個裝置具有一定的機械強度，反應器PVC內膽用PVC材質可有效減輕裝 置總質量，方便吊裝運輸，且具有較強的防腐、防滲功能。

　　9.權利要求8所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述箱 式泥鰍生態反應器四角安裝防銹金屬反應器吊裝掛鉤，方便模塊化設備吊裝及運輸搬運;底 部由兩根防銹鋼梁貫穿并與箱式泥鰍生態反應器焊接一體，方便叉車叉運，同時，起到底座 作用，避免箱式泥鰍生態反應器冷軋鋼板外殼直接與運行現場地面接觸，起到一定防腐、防 銹作用。

　　10.權利要求2所述一種農村生活污水箱式泥鰍生態處理的方法及裝置，其特征是所述泥 水分離室、擋渣板、擋泥板、堰流板、排泥系統分別具有如下特征：

　　A.泥水分離室，由擋渣板、一級擋泥板、二級擋泥板、三級擋泥板、清水區、堰流板、 集水槽、出水管組成;泥水分離室中的擋渣板，一、二、三級擋泥板，堰流板均可以拆卸組 裝，以方便定期清洗或維護，實現設備模塊化;

　　B.擋渣板采用PVC材質，安裝于反應器右側，即靠近出水方向，擋渣板應高出水面 0.15-0.2m，浸沒在水面下0.3-0.4m，距堰流板0.25-0.5m，其上分別自下而上安裝PVC材質 的一級擋泥板和三級擋泥板，在反應器右側內壁，位于一級擋泥板和三級擋泥板之間安裝二 級擋泥板，形成一、二、三級逐級自動阻擋污泥的效果，避免單獨設置二沉池;

　　C.一、二、三級擋泥板向池底方向傾斜，且擋板形狀為向下切片狀，以便逐級高效阻擋 從污泥區隨水力作用向上浮的污泥，使其分別沿箭頭方向滑落至污泥區;一、二、三級擋泥 板縱向之間有一定間隔距離，以便清水沿箭頭方向往上浮，進入清水區;但俯視泥水分離室， 應保證一、二、三級擋泥板相互交錯并部分重疊，以免上浮污泥從空隙進入清水區;

　　D.堰流板采用鋸齒狀三角堰流板，清水區內側出水液面位于三角堰齒高的1/2處，堰流 板安裝高度可以調節，以保持出口堰的水平，并可以有效控制反應器內的水面高度，對池內 水流的均勻分布有直接影響;

　　E.排泥系統由排泥隔網、排泥管、排泥管閥門組成，且具有如下特征：排泥管安裝于反 應器垂直靠下位置，但不下底，以免在排泥過程中對泥鰍的正�；顒�(dòng)造成沖擊影響，進而影 響污水降解效果;排泥管由排泥管閥門控制，在運行過程中，根據系統運行實際情況，結合 污泥活性等指標，通過外接抽泥泵進行定期排泥，以便保持污泥活性;排泥隔網采用不銹鋼 網，安裝于排泥孔位置的反應器內側，起到阻隔泥鰍隨排泥管排出的作用，孔徑小于泥鰍直 徑，大于常規絮狀污泥;排泥管橫向安裝于反應器靠角落位置，以免排泥時形成的渦流對反 應系統造成負面影響。

　　說明書

　　一種農村生活污水箱式泥鰍生態處理的方法及裝置

　　(一)技術領域：

　　本發明涉及一種農村生活污水的處理方法及裝置，尤其適于含N、P的中、低濃度農村 生活污水的集中處理，也可適用于農村養殖污水、鄉鎮生活污水的集中處理，屬污水的處理 類(C02F)。

　　(二)背景技術：

　　由于農村生活污水存在處理量小，水量和水質不穩定，N、P負荷較高等特點，且要求 投資和運行費用小、技術管理簡單等，所以傳統的含大量土建工程、機房、設備等復雜工藝 的生活污水處理技術難于適應�，F(xiàn)有的與本發明接近的一體化箱式生活污水處理裝置，又存 在如下缺陷：(1)一體化設備內部結構較復雜，運行管理需配套專業人員，一旦出問題，難 于對局部組件進行拆卸維修，需整機返廠;(2)在生物處理環節，傳統細菌、真菌等微生物 對系統環境的運行參數，如pH、溫度、溶解氧、C/N比、水力負荷等要求嚴格。(3)雖集 合為一體，但內部工藝仍較復雜，常包含各自獨立的初沉系統、化學混凝系統、生物系統、 消毒系統、污泥處置系統等，由此導致一體化設備外形巨大，模塊化和工業化程度較低，需 大型專業設備、車輛吊裝運輸，安裝拆卸復雜，在農村受到較大限制。
