申請日2014.01.03
公開(公告)日2014.08.06
IPC分類號G01D21/02; G05B19/418
摘要
本實用新型是一種污水排放監控系統，用于對企業污水排放的監控。本實用新型包括;計量泵(1)、采樣器(2)、溫度傳感器(3)、液位傳感器(4)、控制器(5)、流量傳感器(6)、光端機(7)、攝像頭(8)、無線發射天線(9)、全向天線(10)、自動化監控平臺(11)。在監控點設有計量泵(1)、采樣器(2)、溫度傳感器(3)、液位傳感器(4)、控制器(5)、流量傳感器(6)、光端機(7)、攝像頭(8)、無線發射天線(9)。溫度傳感器(3)、液位傳感器(4)和流量傳感器(6)將采集信號傳至控制器(5)，控制器(5)根據接受信號控制計量泵的運行;控制器(5)和攝像頭(8)將采集信號通過光端機(7)和無線發射天線(9)發送至監測總站。在監控總站設置全向天線(10)，接受監控點的信號，并設置自動化監控平臺(11)，適時采集監控點的各類信號，從而實現對單位排污實時的監控。
權利要求書
1.一種污水排放自動監控系統，其特征在于：該系統包含計量泵(1)、采樣器(2)、溫度傳感器(3)、液位傳感器(4)、控制器(5)、流量傳感器(6)、光端機(7)、攝像頭(8)、無線發射天線(9)、全向天線(10)、自動化監控平臺(11)，在監控點的排污口設有流量傳感器(6)和攝像頭(8)，無線發射天線(9)和攝像頭(8)分別與光端機(7)相連接，在污水排放池內設有溫度傳感器(3)和液位傳感器(4)，控制器(5)根據溫度、液位的變化控制計量泵(1)的運行，并將采集到的溫度、液位、流量通過光端機(7)和無線發射天線(9)發送至監測總站，在監控總站設置全向天線(10)，接受監控點的信號，并設置自動化監控平臺(11)，適時采集監控點的各類信號。
說明書
污水排放監控系統
技術領域
本發明涉及一種監控系統，尤其是污水排放監控系統，可廣泛應用于對單位污水排放的監控，屬于污水排放監控領域。
背景技術
目前，在排污監控領域普遍存在許多弊端，普通監控系統只對排污口監控，忽略了污水排放池的監控，不法單位可以通過暗道排放�，F(xiàn)行監控設備無法記錄排污起始時間，無法監測排污量。現行的污排監控系統沒有污水樣品儲存功能，無法提供所排污水樣品進行分析。
發明內容
本發明的目的是要提供一種有效地排污監控系統以克服上述缺點。

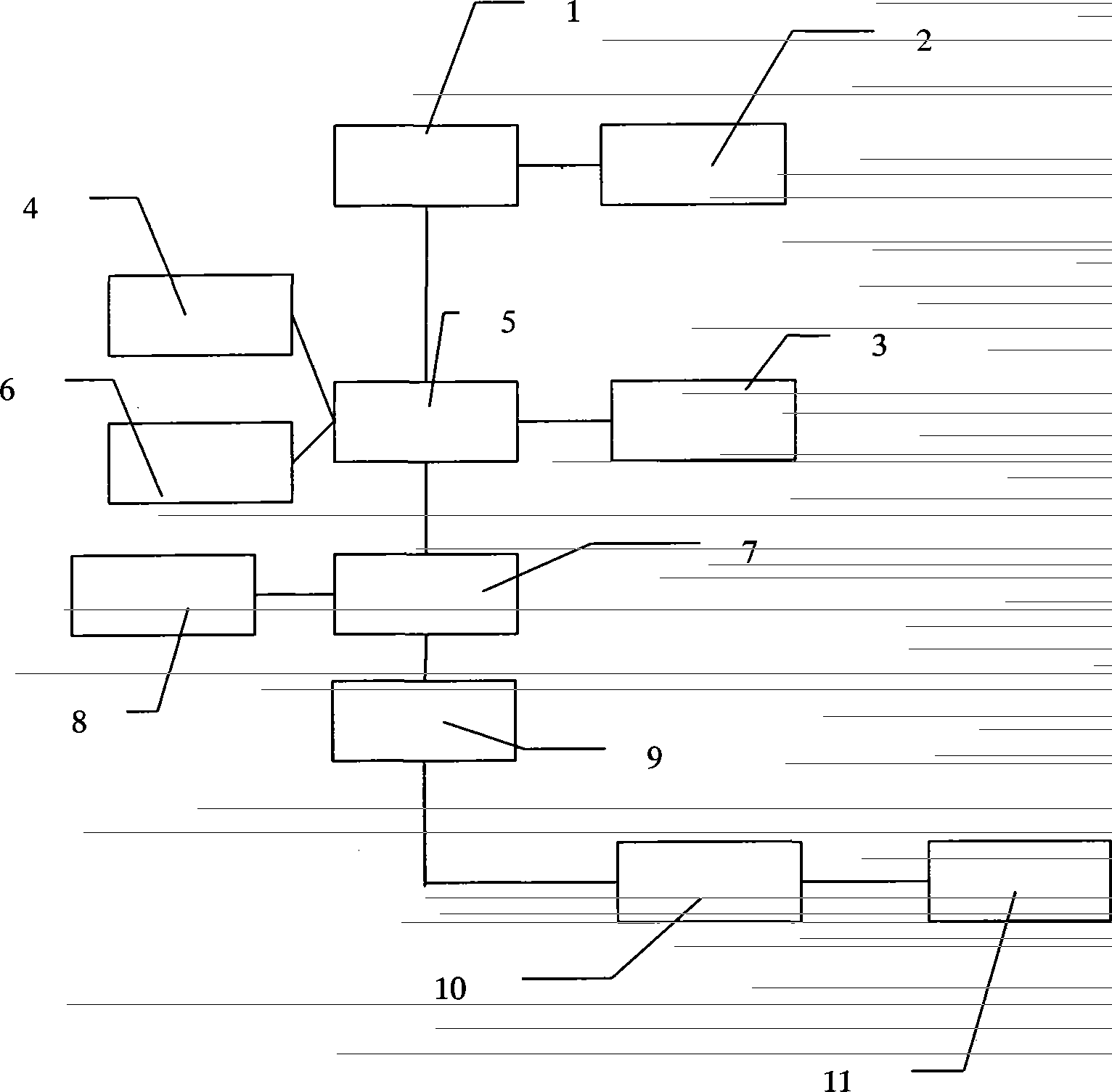

一種污水排放監控系統，該系統包含計量泵(1)、采樣器(2)、溫度傳感器(3)、液位傳感器(4)、控制器(5)、流量傳感器(6)、光端機(7)、攝像頭(8)、無線發射天線(9)、全向天線(10)、自動化監控平臺(11);在監控點的排污口設有流量傳感器(6)和攝像頭(8);無線發射天線(9)和攝像頭(8)分別與光端機(7)相連接;在污水排放池內設有溫度傳感器(3)和液位傳感器(4)，控制器(5)根據溫度、液位的變化控制計量泵(1)的運行，并將采集到的溫度、液位、流量通過光端機(7)和無線發射天線(9)發送至監測總站;在監控總站設置全向天線(10)，接受監控點的信號，并設置自動化監控平臺(11)，適時采集監控點的各類信號。
