申請日2014.01.03

　　公開(公告)日2014.07.02

　　IPC分類號C02F9/10

　　摘要

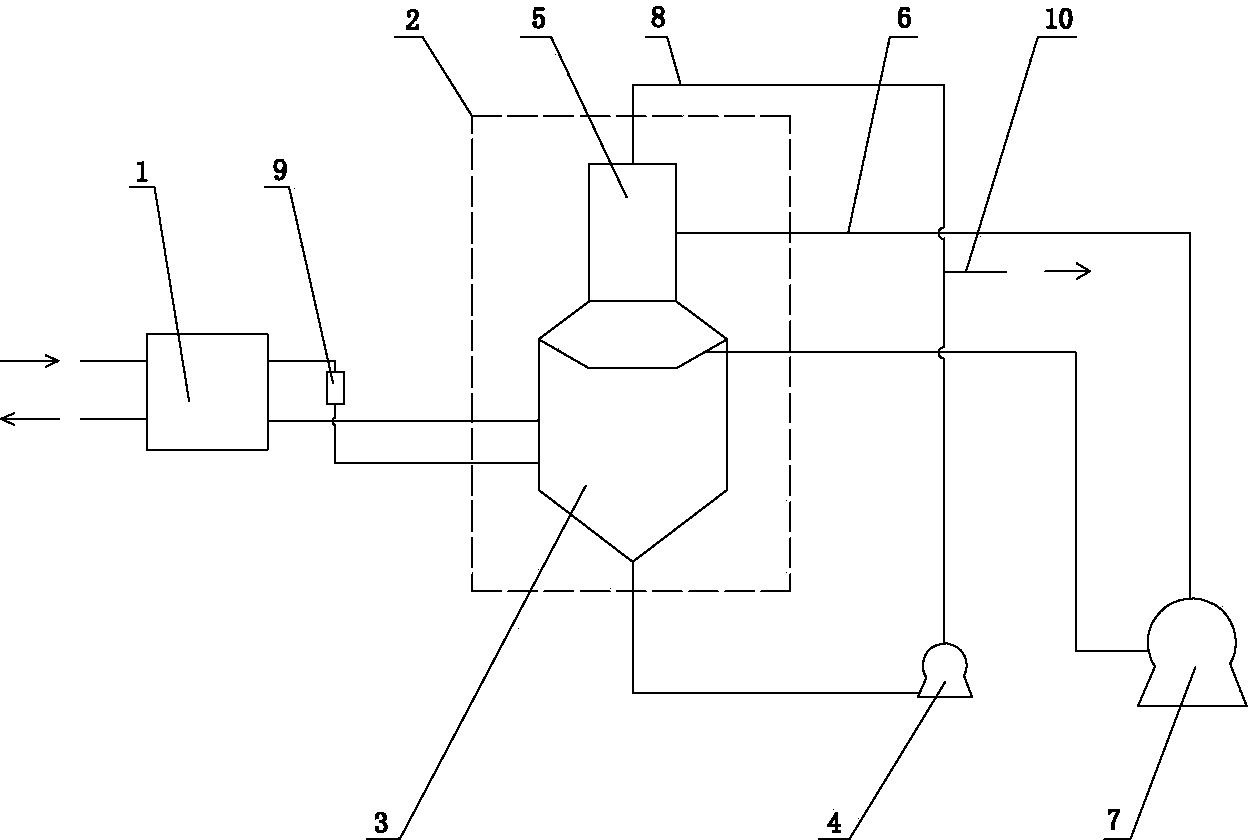

　　本實用新型公開了一種高含鹽廢水蒸發處理裝置，其特征是它包括有預熱器(1)，所述預熱器(1)的廢水出口連接蒸發器(2)底部的濃縮器底槽(3)，濃縮器底槽(3)的廢水出口通過再循環泵(4)與濃縮器底槽(3)上方的換熱器頂部管箱(5)相連，所述濃縮器底槽(3)上設有低溫蒸汽管(6)，該低溫蒸汽管(6)與壓縮機(7)的進口連接，所述壓縮機(7)的出口通過高溫蒸汽管(8)連接至所述換熱器頂部管箱(5)，所述濃縮器底槽(3)上還設有蒸餾水出口，該蒸餾水出口與所述預熱器(1)相連，其排出的蒸餾水與經過預熱器(1)中的廢水進行熱交換。本實用新型使蒸汽就得到了充分的利用，回收了潛熱，提高了熱效率。

　　權利要求書

　　1.一種高含鹽廢水蒸發處理裝置，其特征是它包括有預熱器(1)，所述預熱器(1)的廢水出口連接蒸發器(2)底部的濃縮器底槽(3)，濃縮器底槽(3)的廢水出口通過再循環泵(4)與濃縮器底槽(3)上方的換熱器頂部管箱(5)相連，所述濃縮器底槽(3)上設有低溫蒸汽管(6)，該低溫蒸汽管(6)與壓縮機(7)的進口連接，所述壓縮機(7)的出口通過高溫蒸汽管(8)連接至所述換熱器頂部管箱(5)，所述濃縮器底槽(3)上還設有蒸餾水出口，該蒸餾水出口與所述預熱器(1)相連，其排出的蒸餾水與經過預熱器(1)中的廢水進行熱交換。

　　2.根據權利要求1所述的高含鹽廢水蒸發處理裝置，其特征是所述預熱器(1)的廢水出口連接除氧器(9)后再與蒸發器(2)底部的濃縮器底槽(3)相連。

　　3.根據權利要求1所述的高含鹽廢水蒸發處理裝置，其特征是所述壓縮機(7)采用碳鋼鍍鎳鉻材質。

　　4.根據權利要求1所述的高含鹽廢水蒸發處理裝置，其特征是所述壓縮機(7)的過流部件采用超級不銹鋼材質。

　　說明書

　　一種高含鹽廢水蒸發處理裝置

　　技術領域

　　本實用新型涉及一種廢水處理設備。

　　背景技術

　　目前工業生產中使用過的蒸汽由于溫度降低，難以再次直接利用，所以傳統的做法是將其送入冷凝器，經冷卻水冷凝后排出。像常見的化工廠、熱電廠等冒著白色熱氣的冷卻塔就是專門用于冷卻熱蒸汽的。這樣不僅浪費了蒸汽的余熱潛熱，還增加了一套體積龐大的冷卻設備，消耗大量的冷卻水。

　　發明內容

　　本實用新型的目的就是針上述現有技術的不足，提供一種能充分利用蒸汽熱量，結構簡單實用，成本低的高含鹽廢水處理裝置。

　　本實用新型采用的技術方案如下：

　　一種高含鹽廢水蒸發處理裝置，其特征是它包括有預熱器，所述預熱器的廢水出口連接蒸發器底部的濃縮器底槽，濃縮器底槽的廢水出口通過再循環泵與濃縮器底槽上方的換熱器頂部管箱相連，所述濃縮器底槽上設有低溫蒸汽管，該低溫蒸汽管與壓縮機的進口連接，所述壓縮機的出口通過高溫蒸汽管連接至所述換熱器頂部管箱，所述濃縮器底槽上還設有蒸餾水出口，該蒸餾水出口與所述預熱器相連，其排出的蒸餾水與經過預熱器中的廢水進行熱交換。

　　所述預熱器的廢水出口連接除氧器后再與蒸發器底部的濃縮器底槽相連。

　　所述壓縮機采用碳鋼鍍鎳鉻材質。

　　所述壓縮機的過流部件采用超級不銹鋼材質。

　　本實用新型的有益效果有：

　　從蒸發器出來的二次蒸汽，經壓縮機壓縮，壓力、溫度升高，熱焓增加，然后送到蒸發器的加熱室當作加熱蒸汽使用，使高含鹽廢水維持沸騰狀態，而加熱蒸汽本身則冷凝成水。這樣，原來要廢棄的蒸汽就得到了充分的利用，回收了潛熱，又提高了熱效率。本實用新型占地面積小，設計緊湊，布局合理，熱交換效果好，一方面避免了結垢現象的發生，達到節能的目的，另一方面，高含鹽廢水經蒸發處理后排出的水質好，能夠直接或經過深度處理后達到國家排放標準。結晶鹽可直接回收利用。

　　本實用新型一臺壓縮機與額外再增加一臺蒸發器具有相同的節能效果。傳統的蒸發處理裝置，蒸發每噸水需要耗費570kg新鮮蒸汽，需要費用為114元，而本實用新型蒸發處理系統蒸發1噸水需要耗電40kwh左右，無需新鮮蒸汽，所需費用為24元。由此可以看出，與常規蒸發相比, 該蒸發處理系統每蒸發1噸水可以節約90元的運行費用。經濟效益和社會環境效益十分顯著。
