申請日2013.10.21

　　公開(公告)日2015.04.29

　　IPC分類號F16K11/074

　　摘要

　　本發明公開了一種多路水處理閥，主要是由控制閥芯的動片端面上間隔設有的進水通孔、扇形沉孔和中心扇形沉孔，對應與定片端面上間隔設有的水孔轉位連通或關閉。工作中，通過轉動控制閥芯，分別實現了水處理閥的正常工作、反洗、吸鹽、注水、正洗和關閉的工位換向。消除了現有技術中進入閥體的工作原水造成串水向外排出或通過鹽箱溢出，以及暫時停止工作仍繼續向外排水的缺陷，有效地節省了水資源和提高了工作的衛生環境。

　　權利要求書

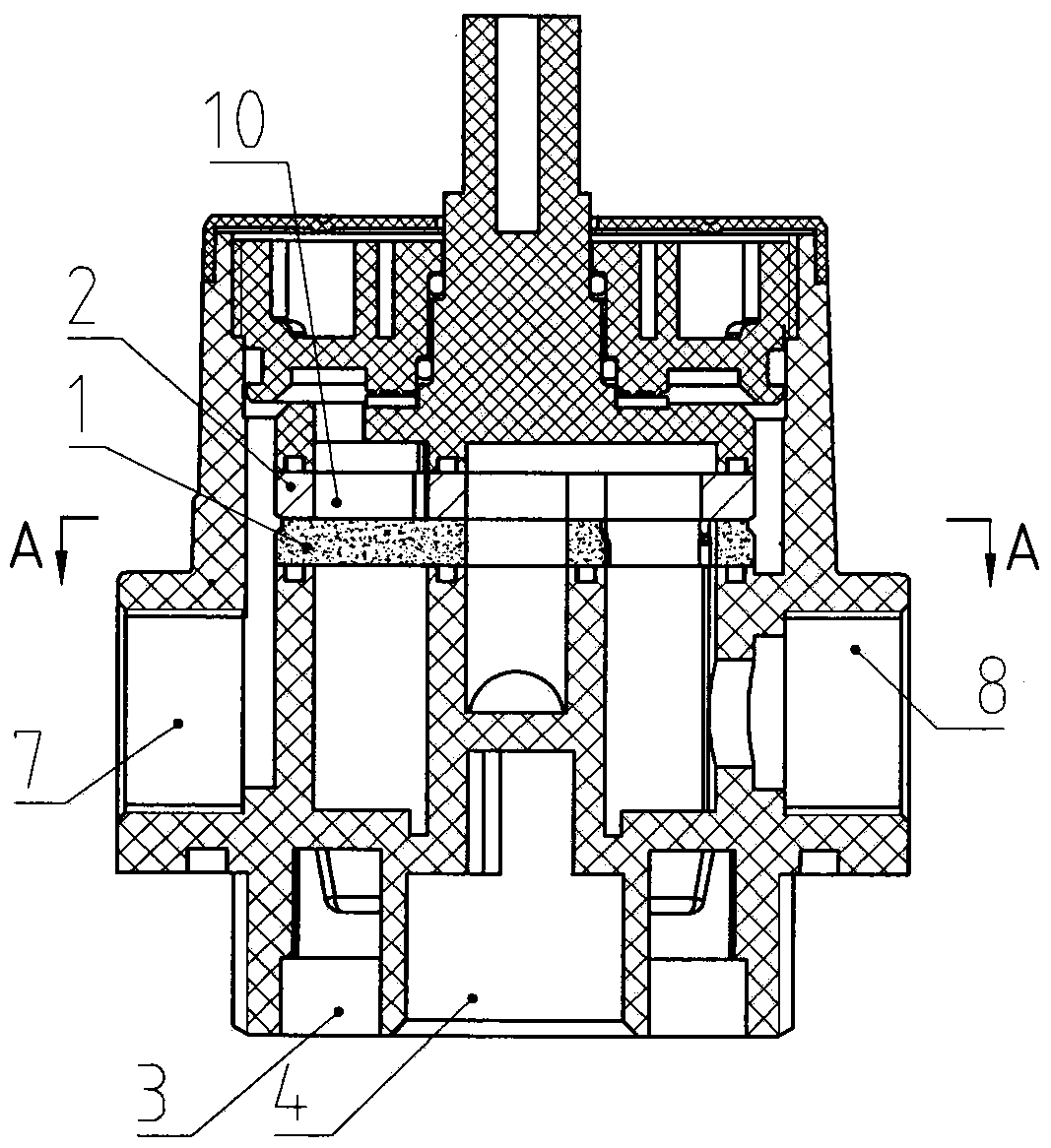

　　1.一種多路水處理閥，主要由閥芯腔的閥座上連有控制閥芯，以 及所述控制閥芯的定片(1)端面水孔通過所述閥座的端面水孔流道， 對應與閥體上的水孔連通構成;其特征在于：所述控制閥芯的動片(2) 端面上間隔設有的進水通孔(10)、扇形沉孔和中心扇形沉孔，對應 與定片(1)端面上間隔設有的水孔轉位連通或關閉。

　　2.根據權利要求1所述的多路水處理閥，其特征在于：所述控制 閥芯的動片端面進水通孔(10)與定片端面的上布水孔(3)轉位連 通;所述動片(2)端面的扇形沉孔與定片端面的下布水孔(4)和出 水孔(8)轉位連通。

　　3.根據權利要求1所述的多路水處理閥，其特征在于：所述控制 閥芯的動片端面進水通孔(10)與定片端面下布水孔(4)轉位連通; 所述動片(2)端面的中心扇形沉孔與定片端面的上布水孔(3)和排 污水孔(9)轉位連通。

　　4.根據權利要求1所述的多路水處理閥，其特征在于：所述控制 閥芯的動片端面進水通孔(10)與定片端面支路出水孔(11)轉位連 通;所述動片(2)端面的扇形沉孔與定片端面的上布水孔(3)和再 生質進水孔(6)轉位連通;所述動片端面的中心扇形沉孔與定片端 面的下布水孔(4)和排污水孔(9)轉位連通。

　　5.根據權利要求1所述的多路水處理閥，其特征在于：所述控制 閥芯的動片端面進水通孔(10)與定片端面再生質進水孔(6)轉位 連通。

　　6.根據權利要求1所述的多路水處理閥，其特征在于：所述控制 閥芯的動片端面進水通孔(10)與定片端面上布水孔(3)轉位連通; 所述動片(2)端面的中心扇形沉孔與定片端面的下布水孔(4)和排 污水孔(9)轉位連通。

　　7.根據權利要求1所述的多路水處理閥，其特征在于：所述控制 閥芯的動片端面進水通孔(10)與定片(1)的端面轉位阻隔關閉。

　　說明書

　　多路水處理閥

　　(一)技術領域：本發明涉及水處理過濾裝置;具體涉及一種多路水處 理閥。

　　(二)背景技術：現有技術中的多路水處理閥，其結構主要是由閥芯腔 的閥座上轉動連有控制閥芯，以及所述控制閥芯的定片端面水孔通過閥 座端面的水孔流道，對應與閥體上的進水、出水、排污水和鹽水孔連通 構成。由于所述閥座端面的水孔受連接結構和設定位置的局限，當控制 閥芯的動片端面水孔相對定片端面水孔進行工位換向時，常出現以下缺 陷：一是所述動片的端面進水孔與定片端面的排污水孔出現串水連通， 使一部分經閥體準備進入其它工位的工作原水，此時通過定片端面的排 污水孔直接向外排出，浪費了水資源。二是所述動片的端面出水孔與定 片端面的鹽水孔出現串水連通，使滯留在出水管內的大量積水通過定片 端面的鹽水孔，反流進入已儲滿鹽水的鹽箱向外溢出，溢出的鹽水嚴重 污染了工作的衛生環境。

　　另外，所述控制閥芯的動片端面水孔相對定片端面水孔工位換向時無 進水關閉工位，使工作中動片端面的進水孔始終與定片端面水孔處于轉 位連通狀態。例如，當需要暫時停止工作進水，通過進水孔進入的工作 原水則全部通過閥體的排污孔向外排出，嚴重浪費了水資源。

　　(三)發明內容：針對上述現有技術存在的不足，本發明的目的在于提 供一種多路水處理閥，旨在節省水資源和提高工作的衛生環境。

　　為實現上述目的，本發明的技術方案是這樣實現的，這種多路水處理 閥，主要由閥芯腔的閥座上連有控制閥芯，以及所述控制閥芯的定片端 面水孔通過所述閥座的端面水孔流道，對應與閥體上的水孔連通構成; 它是所述控制閥芯的動片端面上間隔設有的進水通孔、扇形沉孔和中心 扇形沉孔，對應與定片端面上間隔設有的水孔轉位連通或關閉。

　　實施上述技術方案時，本發明通常選擇所述控制閥芯的動片端面進水 通孔與定片端面的上布水孔轉位連通，所述動片端面的扇形沉孔與定片 端面的下布水孔和出水孔轉位連通。

　　實施上述技術方案時，本發明可以選擇所述控制閥芯的動片端面進水 通孔與定片端面下布水孔轉位連通，所述動片端面的中心扇形沉孔與定 片端面的上布水孔和排污水孔轉位連通。

　　實施上述技術方案時，本發明還可以選擇所述控制閥芯的動片端面進 水通孔與定片端面支路出水孔轉位連通，所述動片端面的扇形沉孔與定 片端面的上布水孔和再生質進水孔轉位連通，所述動片端面的中心扇形 沉孔與定片端面的下布水孔和排污水孔轉位連通。

　　實施上述技術方案時，本發明也可以選擇所述控制閥芯的動片端面進 水通孔與定片端面再生質進水孔轉位連通。

　　實施上述技術方案時，本發明又可以選擇所述控制閥芯的動片端面進 水通孔與定片端面上布水孔轉位連通，所述動片端面的中心扇形沉孔與 定片端面的下布水孔和排污水孔轉位連通。

　　實施上述技術方案時，本發明再可以選擇所述控制閥芯的動片端面進 水通孔與定片的端面轉位阻隔關閉。

　　本發明通過采取上述結構，工作中，通過轉動控制閥芯的動片端面上 間隔設有的進水通孔、扇形沉孔和中心扇形沉孔，對應與定片端面上間 隔設有的水孔轉位連通或關閉。分別實現了水處理閥的正常工作、反洗、 吸鹽、注水、正洗和關閉的工位換向。消除了現有技術中進入閥體的工 作原水造成串水向外排出或通過鹽箱溢出，以及暫時停止工作仍繼續向 外排水的缺陷，有效地節省了水資源和提高了工作的衛生環境。
