申請日2018.02.12

　　公開(公告)日2018.05.25

　　IPC分類號C02F9/14; C02F3/12

　　摘要

　　本發明公開一種新型MBR一體化印染廢水處理設備，包括底板，底板上設有箱體、驅動裝置、控制單元，控制單元控制驅動裝置，驅動裝置為設備提供工作的動力;箱體內部通過隔板分隔出MBR倉、反應倉、沉淀倉，MBR倉設有污水入口，MBR倉連通有第一管，反應倉連通有產水管，第一管遠離MBR倉的一端與產水管遠離反應倉的一端之間通過三通電磁閥門連通，三通電磁閥門還連通有反洗管;反應倉與沉淀倉之間連通，沉淀倉設有排水口。與現有技術相比，本發明的結構集成程度高，占地面積少，自動化程度高，使用成本低，凈化效果好。

　　權利要求書

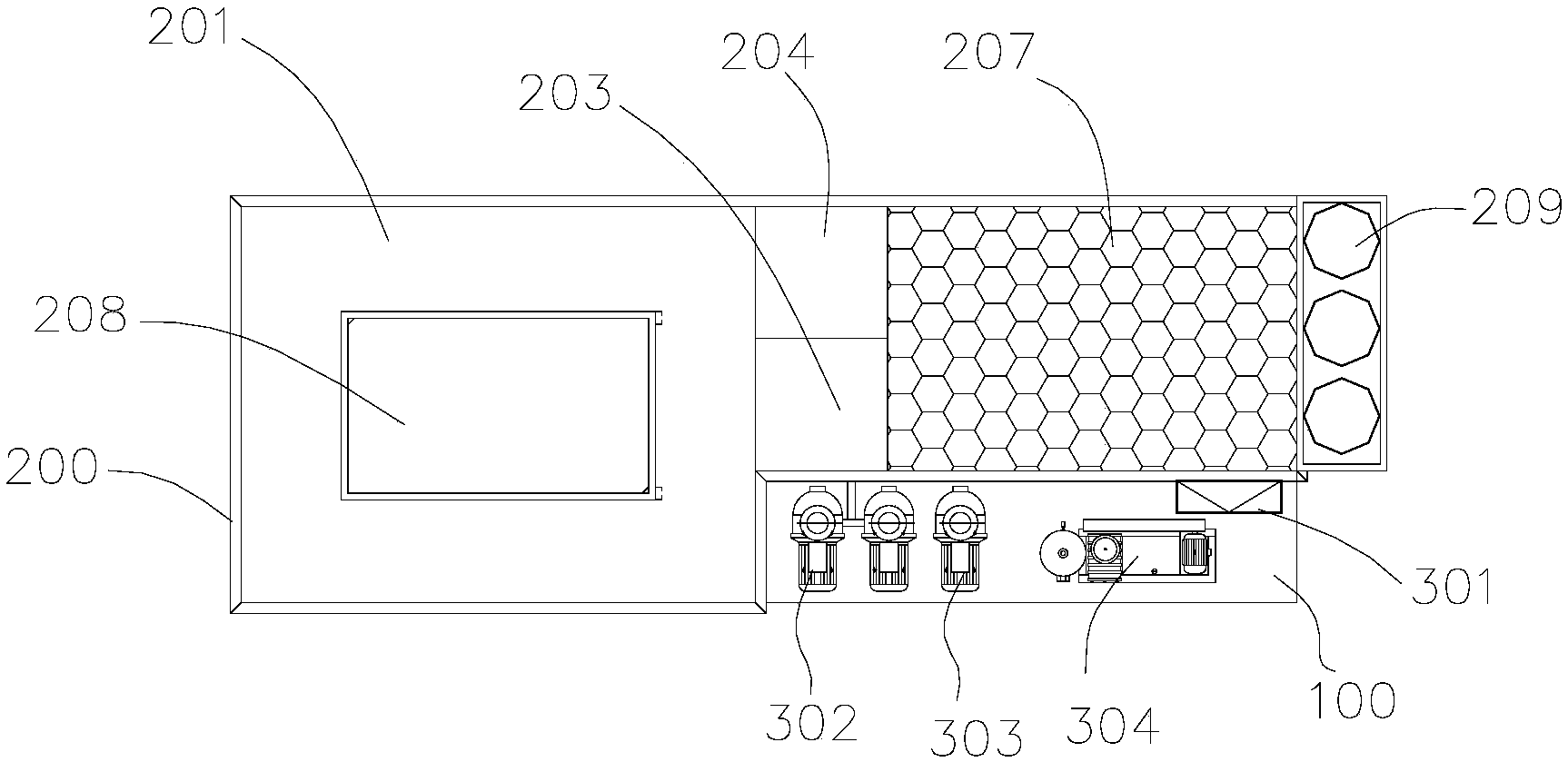

　　1.一種新型MBR一體化印染 廢水處理設備,包括底板(100)，所述底板(100)上設有箱體(200)、驅動裝置、控制單元(301)，所述箱體(200)內部通過隔板分隔出MBR倉(201)、反應倉(205)、沉淀倉(207)，所述MBR倉(201)設有污水入口，所述MBR倉(201)連通有第一管(305)，所述反應倉(205)連通有產水管(306)，所述第一管(305)遠離所述MBR倉(201)的一端與所述產水管(306)遠離所述反應倉(205)的一端之間通過三通電磁閥門(400)連通，所述三通電磁閥門(400)還連通有反洗管(307);所述反應倉(205)與所述沉淀倉(207)之間連通，所述沉淀倉(207)設有排水口;所述驅動裝置包括有鼓風機(304)、產水泵(302)、反洗泵(303)，所述鼓風機(304)的出風口通過管道與所述MBR倉(201)連通，所述產水泵(302)安裝在所述產水管(306)上，所述反洗泵(303)安裝于所述反洗管(307)上;所述箱體(200)的外側壁設有加藥桶(209)，所述加藥桶(209)通過管道與所述反應倉(205)連通，所述加藥桶(209)內設有計量泵，所述鼓風機(304)、所述產水泵(302)、所述反洗泵(303)、所述三通電磁閥門(400)、所述計量泵均由所述控制單元(301)控制。

　　2.如權利要求1所述的設備，其特征在于，所述箱體(200)的豎向投影呈L型，所述產水泵(302)、所述反洗泵(303)、所述鼓風機(304)、所述控制單元(301)均位于所述箱體(200)的L型投影的內側。

　　3.如權利要求2所述的設備，其特征在于，所述產水泵(302)具有兩個，兩所述產水泵(302)交替工作。

　　4.如權利要求1所述的設備，其特征在于，所述反應倉(205)通過隔板分隔出混凝室(203)、絮凝室(204)，所述產水管(306)與所述混凝室(203)連通，所述混凝室(203)與所述絮凝室(204)連通，所述絮凝室(204)與所述沉淀倉(207)連通。

　　5.如權利要求4所述的設備，其特征在于，所述反應倉(205)位于所述MBR倉(201)與所述沉淀倉(207)之間，所述混凝室(203)與所述絮凝室(204)之間的隔板設有第一自流孔(202)，所述絮凝室(204)與所述沉淀倉(207)之間的隔板設有第二自流孔(206)，所述第二自流孔(206)的水平高度低于所述第一自流孔(202)的水平高度。

　　6.如權利要求4所述的設備，其特征在于，所述混凝室(203)及所述絮凝室(204)內均設有攪拌結構。

　　7.如權利要求1所述的設備，其特征在于，所述加藥桶(209)具有三個，其中兩個所述加藥桶(209)與所述混凝室(203)連通，另一所述加藥桶(209)與所述絮凝室(204)連通，各加藥桶(209)均位于所述沉淀倉(207)的側壁。

　　8.如權利要求1-7任一項所述的設備，其特征在于，其工作方法包括以下步驟：

　　S1、往所述MBR倉(201)內注入污水，啟動所述鼓風機(304)，使所述第一管(305)與所述產水管(306)變?yōu)檫B通狀態。

　　S2、經過MBR倉(201)處理后的污水進入反應倉(205)內，使加藥桶(209)內的藥物進入反應倉(205)內。

　　S3、經過反應倉(205)處理后的污水自流到沉淀倉(207)內，污水經過沉淀倉(207)處理后，排出沉淀倉(207)，完成污水處理過程。

　　9.如權利要求8所述的設備，其特征在于，在其工作過程中，周期性地使所述三通電磁閥門(400)改變通路狀態，進而使所述第一管(305)周期性地在連通所述產水管(306)的狀態與連通所述反洗管(307)的狀態之間變換，當所述第一管(305)與所述產水管(306)連通時，所述產水泵(302)周期性開啟，所述反洗泵(303)關閉，當所述第一管(305)與所述反洗管(307)連通時，所述產水泵(302)關閉，所述反洗泵(303)開啟。

　　10.如權利要求9所述的設備，其特征在于，所述第一管(305)每隔六小時就由連通所述產水管(306)的狀態變?yōu)檫B通所述反洗管(307)的狀態，并保持該狀態三分鐘，然后所述第一管(305)由連通所述反洗管(307)的狀態變回連通所述產水管(306)的狀態;當所述第一管(305)處于連通所述產水管(306)的狀態時，所述產水泵(302)每間隔六分鐘至八分鐘，然后關閉，關閉狀態持續的時間為兩分鐘。

　　說明書

　　新型MBR一體化印染廢水處理設備

　　技術領域

　　本發明涉及印染廢水處理設備領域，尤其涉及一種新型MBR一體化印染廢水處理設備。

　　背景技術

　　目前傳統的印染廢水處理設施都是土建設施，把各個反應倉設于地下，整體不可移動，并且各反應倉占地面積大，靈活性較低，管理維護困難，使用成本高，而且污水凈化效果有待提高。

　　發明內容

　　本發明為解決現有的技術缺陷，提供了一種新型MBR一體化印染廢水處理設備，其集成程度高，占地面積少，自動化程度高，使用成本低，凈化效果好。其具體的技術方案如下：

　　本發明公開一種新型MBR一體化印染廢水處理設備，包括底板，底板上設有箱體、驅動裝置、控制單元，箱體內部通過隔板分隔出MBR倉、反應倉、沉淀倉，MBR倉設有污水入口，MBR倉連通有第一管，反應倉連通有產水管，第一管遠離MBR倉的一端與產水管遠離反應倉的一端之間通過三通電磁閥門連通，三通電磁閥門還連通有反洗管;反應倉與沉淀倉之間連通，沉淀倉設有排水口;驅動裝置包括有鼓風機、產水泵、反洗泵，鼓風機的出風口通過管道與MBR倉連通，產水泵安裝在產水管上，反洗泵安裝于反洗管上;箱體的外側壁設有加藥桶，加藥桶通過管道與反應倉連通，加藥桶內設有計量泵，鼓風機、產水泵、反洗泵、三通電磁閥門、計量泵均由控制單元控制。

　　進一步地，箱體的豎向投影呈L型，產水泵、反洗泵、鼓風機、控制單元均位于箱體的L型投影的內側

　　進一步地，產水泵具有兩個，兩產水泵交替工作。

　　進一步地，反應倉通過隔板分隔出混凝室、絮凝室，產水管與混凝室連通，混凝室與絮凝室連通，絮凝室與沉淀倉連通。

　　進一步地，反應倉位于MBR倉與沉淀倉之間，混凝室與絮凝室之間的隔板設有第一自流孔，絮凝室與沉淀倉之間的隔板設有第二自流孔，第二自流孔的水平高度低于第一自流孔的水平高度。

　　進一步地，混凝室及絮凝室內均設有攪拌結構。

　　進一步地，加藥桶具有三個，其中兩個加藥桶與混凝室連通，另一加藥桶與絮凝室連通，各加藥桶均位于沉淀倉的側壁。

　　進一步地，上述設備的工作方法包括以下步驟：

　　S1、往MBR倉內注入污水，啟動鼓風機，使第一管與產水管變?yōu)檫B通狀態。

　　S2、經過MBR倉處理后的污水進入反應倉內，使加藥桶內的藥物進入反應倉內。

　　S3、經過反應倉處理后的污水自流到沉淀倉內，污水經過沉淀倉處理后，排出沉淀倉，完成污水處理過程。

　　進一步地，在上述設備工作過程中，周期性地使三通電磁閥門改變通路狀態，進而使第一管周期性地在連通產水管的狀態與連通反洗管的狀態之間變換，當?shù)谝还芘c產水管連通時，產水泵周期性開啟，反洗泵關閉，當?shù)谝还芘c反洗管連通時，產水泵關閉，反洗泵開啟。

　　進一步地，第一管每隔六小時就由連通產水管的狀態變?yōu)檫B通反洗管的狀態，并保持該狀態三分鐘，然后第一管由連通反洗管的狀態變回連通產水管的狀態;當?shù)谝还芴幱谶B通產水管的狀態時，產水泵每間隔六分鐘至八分鐘，然后關閉，關閉狀態持續的時間為兩分鐘。

　　本發明的有益效果：本發明的各個工作倉體均集成在箱體內，集成度高，占地面積少，制造成本低;整個箱體可以移動，可隨時改變放置的位置，靈活性高;各個工作倉之間的連接路線短，方便維護管理，制造成本低;本發明把MBR凈化的技術應用于印刷污水處理領域凈化效果好;凈化過程由控制單元控制，自動化程度高，使用成本低。
