申請日2013.12.03

　　公開(公告)日2014.04.23

　　IPC分類號A01C1/00

　　摘要

　　本實用新型公開了一種托瑪琳石水處理種子種苗設備，包括機箱、恒溫機和泵體;所述機箱由外殼和內殼構成;所述內殼下部設置有活動隔板;所述外殼和內殼之間設置有保溫層;所述保溫層內環繞有兩根恒溫管;所述恒溫管通過三頭式彎管與恒溫機連接;所述內殼底部設置有多個托瑪琳石裝置;所述機箱前后兩側下方設置有進水管和出水管;所述進水管與泵體連接;所述機箱上端設置有觀察翻蓋;該托瑪琳石水處理種子種苗設備使托瑪琳石裝置和托瑪琳石過濾裝置及時和有效的改變水含雜質較多水質不會去除能有效殺菌的氯，反而具有安定氯的作用;并且通過活動隔板可以讓管理人員可以快捷的進行清洗，降低勞動強度;具有溫控功能的托瑪琳石水處理種子種苗設備。

　　權利要求書

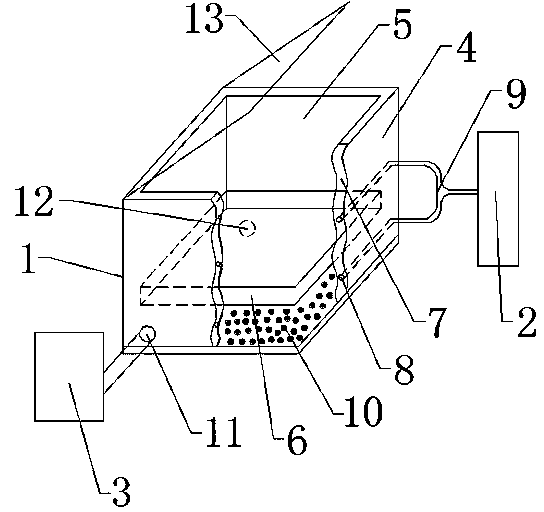

　　1.一種托瑪琳石水處理種子種苗設備，包括機箱(1)、恒溫機(2)和泵體(3);其特征在于：所述機箱(1)由外殼(4)和內殼(5)構成;所述內殼(5)下部設置有活動隔板(6);所述外殼(4)和內殼(5)之間設置有保溫層(7);所述保溫層(7)內環繞有兩根恒溫管(8);所述恒溫管(8)通過三頭式彎管(9)與恒溫機(2)連接;所述內殼(5)底部設置有多個托瑪琳石裝置(10);所述機箱(1)前后兩側下方設置有進水管(11)和出水管(12);所述進水管(11)與泵體(3)連接;所述機箱(1)上端設置有觀察翻蓋(13)。

　　2.根據權利要求1所述的托瑪琳石水處理種子種苗設備，其特征在于：所述托瑪琳石裝置(10)包括托瑪琳石顆粒。

　　3.根據權利要求1所述的托瑪琳石水處理種子種苗設備，其特征在于：所述進水管(11)和出水管(12)均設置托瑪琳石過濾裝置。

　　4.根據權利要求1所述的托瑪琳石水處理種子種苗設備，其特征在于：所述活動隔板(6)包括種苗槽、移動裝置和調控裝置。

　　說明書

　　托瑪琳石水處理種子種苗設備

　　技術領域

　　本實用新型涉及一種托瑪琳石水處理種子種苗設備。

　　背景技術

　　目前，對農作物、花卉和林木等植物種子、種苗種植前采用物理處理方法進行處理，以殺滅所攜帶的病毒有害成分，提高種子、種苗質量，達到種植增產、品質提高的目的。在現有技術中的種子種苗設備中恒溫性非常的差、不能保證恒溫管是否有效的加熱和控制。另外，管理人員必須經常清洗，勞動強度大且影響過濾效率。而且水含雜質較多，不能及時的進行處理，導致種子種苗的效率大大降低。

　　實用新型內容

　　(一)要解決的技術問題

　　為解決上述問題，本實用新型提出了一種整體結構簡單、使用方便、溫控性好、清洗快捷，具有水質處理的托瑪琳石水處理種子種苗設備。

　　(二)技術方案

　　本實用新型的托瑪琳石水處理種子種苗設備，包括機箱、恒溫機和泵體;所述機箱由外殼和內殼構成;所述內殼下部設置有活動隔板;所述外殼和內殼之間設置有保溫層;所述保溫層內環繞有兩根恒溫管;所述恒溫管通過三頭式彎管與恒溫機連接;所述內殼底部設置有多個托瑪琳石裝置;所述機箱前后兩側下方設置有進水管和出水管;所述進水管與泵體連接;所述機箱上端設置有觀察翻蓋。

　　進一步地，所述托瑪琳石裝置包括托瑪琳石顆粒。

　　進一步地，所述進水管和出水管均設置托瑪琳石過濾裝置。

　　進一步地，所述活動隔板包括種苗槽、移動裝置和調控裝置。

　　(三)有益效果

　　本實用新型與現有技術相比較，其具有以下有益效果：

　　本實用新型的托瑪琳石水處理種子種苗設備：通過托瑪琳石裝置和托瑪琳石過濾裝置及時和有效的改變水含雜質較多水質不會去除能有效殺菌的氯，反而具有安定氯的作用;并且通過活動隔板可以讓管理人員可以快捷的進行清洗，降低勞動強度;整體結構簡單、使用方便，具有溫控功能的托瑪琳石水處理種子種苗設備。
