申請日2013.12.03

　　公開(公告)日2014.03.12

　　IPC分類號E03F5/14

　　摘要

　　本發明涉及一種雨污水漂浮物及泥沙分離處理一體機，包括前級沉淀腔和后級沉淀腔，所述前級沉淀腔上端連接雨污水的進水口，所述后級沉淀腔的一側設排水口，所述前級沉淀腔和后級沉淀腔之間設過濾墻分隔開，且后級沉淀腔的底面高于前級沉淀腔;所述前級沉淀腔底部設有帶單向閥的排污口;所述后級沉淀腔的底部上方設導流板，所述過濾墻與導流板之間設百葉窗式導向板和集污籃;所述百葉窗式導向板斜置，其一端固接在所述過濾墻的上端，另一端與集污籃連接，所述集污籃設置于導流板上。本發明可使漂浮物和泥沙分離排出，同時采用過濾介質和加藥對有害污染物進行處理，使重金屬、N、P等含量大大降低，且保持了城市市政管網排水通暢，無需動力，結構簡單實用。

　　權利要求書

　　1.一種雨污水漂浮物及泥沙分離處理一體機，包括前級沉淀腔和后級沉淀腔，所述前級沉淀腔上端連接雨污水的進水口，所述后級沉淀腔的一側設排水口，其特征在于：所述前級沉淀腔和后級沉淀腔之間設過濾墻分隔開，且后級沉淀腔的底面高于前級沉淀腔;所述前級沉淀腔底部設有帶單向閥的排污口;所述后級沉淀腔的底部上方設導流板，所述過濾墻與導流板之間設百葉窗式導向板和集污籃;所述百葉窗式導向板斜置，其一端固接在所述過濾墻的上端，另一端與集污籃連接，所述集污籃設置于導流板上。

　　2.根據權利要求1所述的雨污水漂浮物及泥沙分離處理一體機，其特征在于：所述過濾墻采用過濾介質構成。

　　3.根據權利要求2所述的雨污水漂浮物及泥沙分離處理一體機，其特征在于：所述過濾介質為粗砂或活性炭。

　　4.根據權利要求1所述的雨污水漂浮物及泥沙分離處理一體機，其特征在于：所述后級沉淀腔上部設溢流孔、液位報警探頭和儲藥灌。

　　5.根據權利要求1-4任一項所述的雨污水漂浮物及泥沙分離處理一體機，其特征在于：所述前級沉淀腔和后級沉淀腔上口設蓋板。

　　說明書

　　一種雨污水漂浮物及泥沙分離處理一體機

　　技術領域：

　　本發明涉及雨污水凈化處理裝置，具體涉及一種雨污水漂浮物及泥沙分離處理一體機，用于雨污水沉淀池的前級處理。

　　背景技術：

　　雨水落入地表就成了污水，入河排污超標的問題依然時有發生,COD、氨氮等污染物總量仍然居高不下,污染物減排任務日趨嚴峻。在發達國家,點源污染基本得到控制,雨水徑流帶來的非點源污染已成為水體污染的主要因素。雨水徑流中的污染物主要來自土地表面、降水和排水系統。雨水水質雖然較好,但在降水過程中,雨水通過對大氣的淋洗、地面構筑物及地表的沖刷等,攜帶了大量的污染物進入地表水體和地下水,從而造成了水環境污染。我國太湖、滇池等重要湖泊,非點源污染已成為水質惡化的主要原因之一。雨污分離設備較少，且此類雨水處理設備技術不夠成熟。為減少徑流污染對水環境的影響,隨著城市點源治理工作的完善，迫切需要此類設備。

　　2013年9月18號國務院總理李克強參加了討論并通過了《城鎮排水及污水治理?xiàng)l例》，其中相當一部分內容是建立緩沖收集池，進行緩沖排放，緩解洪峰對城市排水管網壓力，減少洪澇災害。蜂窩狀收集池造價低廉、安裝周期短、運輸方便等已為各地的采用。但國內利用蜂窩狀收集池的弊端是容易阻塞，缺少對蜂窩狀收集池前級的處理設備，使蜂窩狀收集池的應用受到很大限制。

　　中國專利ZL201220698493.7，公開了一種雨水收集電控液位棄流過濾裝置，該裝置包括有棄流腔體和沉淀腔體，棄流腔體和沉淀腔體的上端部有過濾進水管穿過，過濾進水管上分別為位于棄流腔體的雨水棄流口和位于沉淀腔體的出水口, 棄流腔體內雨水棄流口的正下方設有浮球限位網, 浮球限位網內設有浮球，浮球限位網的下方架設有過濾網籃，棄流腔體的底部設有排水裝置，沉淀腔體內的出水口下方架設有停留槽，停留槽下方架設有精過濾網籃，沉淀腔體的外側壁設有排水口，過濾進水管進水口位置的棄流腔體中設有與其對應的液位開關。此專利的結構存在以下問題：1、棄流腔體和沉淀腔體的底面在同一高度，泥沙儲量少，不利于排出;2、浮球限位網阻擋較大漂浮物，容易造成阻塞，漂浮物進入收集籃量減少，漂浮物不能徹底分離;3、過濾單元需要動力加壓，實際使用中使成本加大;4、動力抽污，使用維護成本大。

　　發明內容：

　　針對上述現有技術中存在的問題，本發明的目的在于提供一種雨污水漂浮物及泥沙分離處理一體機，其可解決雨水管網中長期接納漂浮物和泥沙而造成管道阻塞，為雨水排出管網及收集儲存作前級處理，且使漂浮物徹底分離，沉淀后的泥沙能及時排出，無需動力抽污。

　　本發明為實現其目的所采取的技術方案：

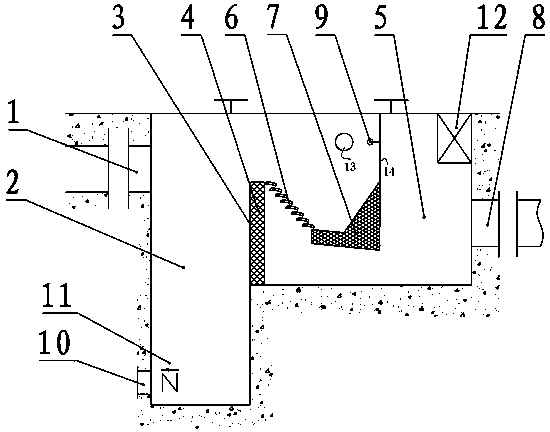

　　一種雨污水漂浮物及泥沙分離處理一體機，包括前級沉淀腔和后級沉淀腔，所述前級沉淀腔上端連接雨污水的進水口，所述后級沉淀腔的一側設排水口，所述前級沉淀腔和后級沉淀腔之間設過濾墻分隔開，且后級沉淀腔的底面高于前級沉淀腔;所述前級沉淀腔底部設有帶單向閥的排污口;所述后級沉淀腔的底部上方設導流板，所述過濾墻與導流板之間設百葉窗式導向板和集污籃;所述百葉窗式導向板斜置，其一端固接在所述過濾墻的上端，另一端與集污籃連接，所述集污籃設置于導流板上。

　　所述過濾墻采用過濾介質構成。所述過濾介質為粗砂或活性炭。

　　所述后級沉淀腔上部設溢流孔、液位報警探頭和儲藥灌。

　　所述前級沉淀腔和后級沉淀腔上口設蓋板。

　　由上述技術方案可知;雨污水流量較小時進水口流入前級沉淀腔，前級沉淀腔設有過濾墻，受過濾介質阻擋，雨污水經過濾墻中的過濾介質過濾后進入后級沉淀腔，經,排水口進入雨水管網或收集池;泥沙等沉淀在前級沉淀腔底部，當水位在前級沉淀腔中上漲，壓強增大至克服單向閥彈簧脹力時單向閥打開，將沉淀池內的泥沙及雜物排往污水管道或由抽污車抽吸排出。當雨污水水位逐步上升至過濾墻頂端，漂浮物越過過濾墻頂端并經斜置的百葉窗式導向板進入集污籃。定期清理集污籃中的漂浮物，使漂浮物與泥沙徹底分離。儲藥灌，對水質進行化學處理。后級沉淀腔上部設有水位報警器探頭，如長時間不清除集污籃中的漂浮物造成水流不暢，水位到達此探頭信號位置為極限，探頭信號傳送至維護終端，及時清理漂浮物，保證水流通暢。

　　本發明的有益效果：可使漂浮物分離排出，泥沙沉淀，同時采用過濾介質和加藥對有害污染物進行有效的處理，可重金屬、N、P等含量大大降低，又能夠保持城市市政管網排水通暢，且無需動力，結構簡單實用。
