申請日2013.12.04

　　公開(公告)日2014.05.07

　　IPC分類號C02F1/461; C02F9/14

　　摘要

　　本實用新型公開了一種垃圾滲濾液尾水的深度處理裝置，屬于廢水處理裝置領域。它包括水泵、流量計、電解槽和反硝化池，還包括硝化池，所述的水泵、電解槽、反硝化池和硝化池依次通過管道連接，所述水泵與電解槽連接的管道上設置有流量計;所述電解槽的內部設有若干組電極板，電極板通過電源供電;所述反硝化池內設有填料，頂端為密閉式，且側壁上設有用于清理的清潔孔，反硝化池采用混凝土結構。本實用新型采用反硝化池與硝化池的組合，可有效降解尾水中的有機物、氨氮和總氮，尤其是可以高效脫除總氮，結合電解處理提高尾的可生化性，同時竹絲填料為生化反應提供了碳源，極大地提高了反硝化反應與硝化反應的效率。

　　權利要求書

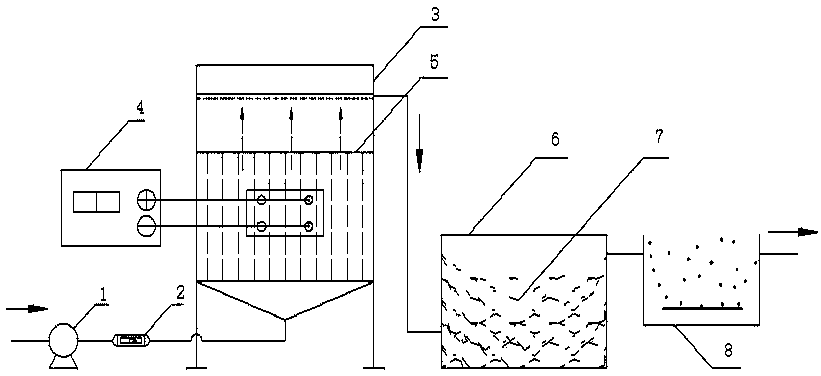

　　1.一種垃圾滲濾液尾水的深度處理裝置，它包括水泵(1)、流量計(2)、電解槽(3)和反硝化池(6)，其特征在于，還包括硝化池(8)，所述的水泵(1)、電解槽(3)、反硝化池(6)和硝化池(8)依次通過管道連接，所述水泵(1)與電解槽(3)連接的管道上設置有流量計(2);所述電解槽(3)的內部設有若干組電極板(5)，電極板(5)通過電源(4)供電;所述反硝化池(6)內設有填料(7)，頂端為密閉式，且側壁上設有用于清理的清潔孔，反硝化池(6)采用混凝土結構。

　　2.根據權利要求書1所述的一種垃圾滲濾液尾水的深度處理裝置，其特征在于，所述電極板(5)的材料為鈦基摻硼金剛石、貴金屬或石墨中的一種。

　　3.根據權利要求書1或2所述的一種垃圾滲濾液尾水的深度處理裝置，其特征在于，所述填料(7)為竹絲填料。

　　4.根據權利要求書2所述的一種垃圾滲濾液尾水的深度處理裝置，其特征在于，所述硝化池(8)的底部設置有曝氣裝置。

　　5.根據權利要求書1或2所述的一種垃圾滲濾液尾水的深度處理裝置，其特征在于，所述電極板(5)有1-4組。

　　說明書

　　一種垃圾滲濾液尾水的深度處理裝置

　　技術領域

　　本實用新型屬于廢水處理裝置領域，更具體地說，涉及一種垃圾滲濾液尾水的處理設備。

　　背景技術

　　面對日益嚴峻的水資源短缺問題，全世界都在積極探索新途徑以獲取足夠的回用水源，其中，垃圾滲濾液是潛在的回用水源之一。但是垃圾滲濾液是一種成分復雜的高濃度有機廢水，生物降解難，同時垃圾滲濾液中含有高濃度氨氮、有機物、高固體含量、高含鹽量，處理難度大。

　　目前，垃圾滲濾液的典型處理技術為生化處理+膜處理工藝，對垃圾滲濾液的處理效果較好。如中國專利公開號CN101891336A，公開日2010年11月24日，公開了一種垃圾衛生填埋場滲濾液的處理系統和方法，該系統是由調節池、升流式厭氧反應池、缺氧與好氧生化反應池、二沉池、混凝沉淀池、浸沒式超濾系統、納濾系統、高級氧化系統依次連接而成，該系統長期運行穩定、處理成本低于二級碟管式反滲透膜工藝。又如中國專利公開號CN202576114U，授權公告日2012年12月5日，公開了一種正滲透和反滲透相組合的垃圾滲濾液處理裝置，該裝置采用了正滲透(FO)技術和反滲透(RO)技術相結合，兩種技術相輔相成，能夠高效地處理垃圾滲濾液，同時大大降低了噸水能耗。但是，其上述現有滲濾液尾水處理工藝的不足之處在于，處理后的尾水依然很難達標排放，尤其是總氮，而相應的深度處理則較為困難，一方面是由于垃圾滲濾液處理后尾水的B/C低，可生化性差。另一方面則是由于尾水中的總氮高，脫氮困難。因此尋求一種更為經濟有效的垃圾滲濾液尾水的深度處理方法，具有非常現實的社會效益、經濟效益和環境效益。

　　發明內容

　　1. 要解決的問題

　　針對現有技術中存在的滲濾液尾水難以達到排放標準的問題，本實用新型提供了一種垃圾滲濾液尾水的深度處理裝置，該裝置可有效去除垃圾滲濾液尾水中的污染物，使之達標排放，處理效果好、操作維護簡單，且便于大面積推廣應用。

　　2. 技術方案

　　本實用新型的目的通過以下技術方案實現：

　　一種垃圾滲濾液尾水的深度處理裝置，它包括水泵、流量計、電解槽和反硝化池，還包括硝化池，所述的水泵、電解槽、反硝化池和硝化池依次通過管道連接，所述水泵與電解槽連接的管道上設置有流量計;所述電解槽的內部設有若干組電極板，電極板通過電源供電;所述反硝化池內設有填料，頂端為密閉式，且側壁上設有用于清理的清潔孔，反硝化池采用混凝土結構。

　　優選地，所述電極板的材料為鈦基摻硼金剛石、貴金屬或石墨中的一種。

　　優選地，所述填料為竹絲填料。竹絲填料是一種緩釋碳源，能為生化反應提供碳源。

　　優選地，所述硝化池的底部設置有曝氣裝置。

　　優選地，所述電極板有1-4組。

　　3. 有益效果

　　相比于現有技術，本實用新型具有以下有益效果：

　　(1)采用本實用新型的裝置，待處理垃圾滲濾液尾水通過水泵抽送到電解槽，流量計可控制流速，在電解槽內，電極表面發生化學反應氧化或還原污水中的各類污染物質，可有效提高尾水的可生化性，提高B/C，為后續有機物的去除以及脫氮提供了條件;

　　(2)經電解處理過的水通過反硝化池，反硝化池內填充有作為緩釋碳源的竹絲。竹絲是一種天然纖維素，具有比表面積大、孔隙率大、生物親和性佳、價格低廉、材料易得等諸多優點，極具工程實踐性，適于推廣使用;

　　(3)本實用新型采用反硝化池與硝化池的組合，可有效降解尾水中的有機物、氨氮和總氮，尤其是可以高效脫除總氮，結合電解處理提高尾的可生化性，同時竹絲填料為生化反應提供了碳源，極大地提高了反硝化反應與硝化反應的效率。
