申請日2013.12.04
公開(公告)日2014.02.19
IPC分類號C02F11/02
摘要
本發明公開了一種滑輪式蚯蚓處理紙漿污泥的凈化器，包括支架、污泥容器、布污泥車、分土板、支承板、收土裝置、V型板、污泥排放口、收集箱、滑輪，所述支架位于凈化器上，所述污泥容器與支架連接，所述布污泥車位于污泥容器的上部，所述分土板位于污泥容器的外側壁上，所述支承板位于分土板的下側，所述收土裝置位于支架下部，所述V型板與收土裝置連接，所述污泥排放口位于污泥容器的底部，所述收集箱與收土裝置連接，所述滑輪位于支架的底部。本發明支架底部設有滑輪，可輕松移動凈化器，適用于各種紙漿廠來用于治理污染廢棄物。
權利要求書
1.一種滑輪式蚯蚓處理紙漿污泥的凈化器，包括支架、污泥容器、布污泥車、分土板、支承板、收土裝置、V型板、污泥排放口、收集箱、滑輪，其特征在于：所述支架位于凈化器上，所述污泥容器與支架連接，所述布污泥車位于污泥容器的上部，所述分土板位于污泥容器的外側壁上，所述支承板位于分土板的下側，所述收土裝置位于支架下部，所述V型板與收土裝置連接，所述污泥排放口位于污泥容器的底部，所述收集箱與收土裝置連接，所述滑輪位于支架的底部。
2.根據權利要求1所述的一種滑輪式蚯蚓處理紙漿污泥的凈化器，其特征在于：所述V型板之間的夾角為120～135°。
3.根據權利要求1所述的一種滑輪式蚯蚓處理紙漿污泥的凈化器，其特征在于：所述分土板和支承板上均設有拉手。
4.根據權利要求1所述的一種滑輪式蚯蚓處理紙漿污泥的凈化器，其特征在于：所述分土板和支承板為轉軸固定。
說明書
一種滑輪式蚯蚓處理紙漿污泥的凈化器
技術領域
本發明涉及污泥處理裝置領域，尤其是一種滑輪式蚯蚓處理紙漿污泥的凈化器。
背景技術
紙漿污泥是造紙工業一大廢棄物，通常污泥中含水量為70%～80%，含有大量的纖維，有機物含量在30%左右，一般僅含少量重金屬成分;紙漿污泥不僅不能直接用于農業，而且?guī)韺Φ乇硭偷叵滤廴镜沫h(huán)境問題。人們過去對造紙污泥的處理，曾經采用焚燒、填埋和向海洋傾倒等辦法，但處理結果并不理想。
發明內容
針對上述問題，本發明旨在提供一種滑輪式蚯蚓處理紙漿污泥的凈化器。

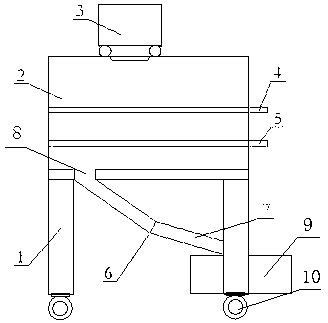

為實現該技術目的，本發明的方案是：一種滑輪式蚯蚓處理紙漿污泥的凈化器，包括支架、污泥容器、布污泥車、分土板、支承板、收土裝置、V型板、污泥排放口、收集箱、滑輪，所述支架位于凈化器上，所述污泥容器與支架連接，所述布污泥車位于污泥容器的上部，所述分土板位于污泥容器的外側壁上，所述支承板位于分土板的下側，所述收土裝置位于支架下部，所述V型板與收土裝置連接，所述污泥排放口位于污泥容器的底部，所述收集箱與收土裝置連接，所述滑輪位于支架的底部。
作為優選，所述V型板之間的夾角為120～135°。
作為優選，所述分土板和支承板上均設有拉手。
作為優選，所述分土板和支承板為轉軸固定。
本發明將紙漿污泥土通過布污泥車放入污泥容器內，蚯蚓凈化一段時間后，合上分土板，拉出支承板，讓分土板底部污泥土落入收土裝置作為肥料運出，取完污泥土后再合上支承板，拉出分土板，讓養殖床中的污泥土自然落下在支承板之上，再將新污泥從上部放入，支架底部設有滑輪，可輕松移動凈化器，適用于各種紙漿廠來用于治理污染廢棄物。
