申請日2013.12.05

　　公開(公告)日2014.06.18

　　IPC分類號E03F5/04

　　摘要

　　本實用新型涉及一種污水井沉污網箱，包括由四塊側孔板和一塊底孔板焊接形成的上端開口的矩形網箱、固定于網箱兩側的掛板，側孔板和底孔板上設置有若干透孔，位于井蓋下方的污水井內部墻體上固定有若干掛鉤，掛板上設置有掛孔，箱體通過掛孔懸掛固定于掛鉤上。將井蓋掀開，將網箱通過掛板掛置到掛鉤上，清潔人員定期打開井蓋，將網箱取出，將網箱中的污物傾倒即可。當井蓋發生丟失時，如果行人誤跌入污水井中，網箱可以防止行人繼續跌落，從而本污水井沉污網箱也提高了安全性。

　　權利要求書

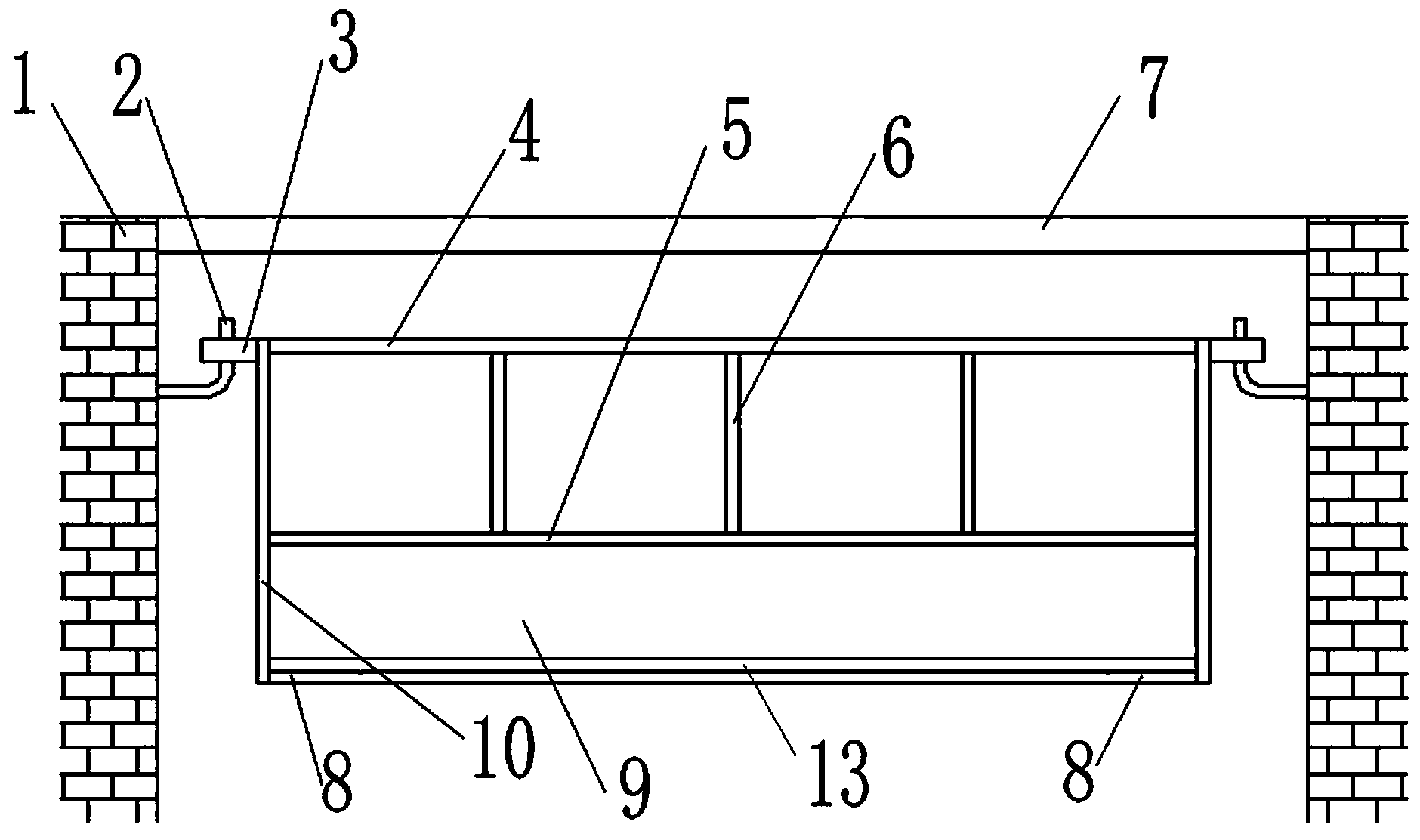

　　1.一種污水井沉污網箱，其特征在于：包括由四塊側孔板(9)和一塊底孔板(13)焊接形成的上端開口的矩形網箱、固定于網箱兩側的掛板(3)，所述側孔板(9)和底孔板(13)上設置有若干透孔(12)，井蓋(7)下方的污水井內部墻體(1)上固定有若干掛鉤(2)，所述掛板(3)上設置有掛孔，所述網箱通過掛孔懸掛固定于掛鉤(2)上。

　　2.根據權利要求1所述的污水井沉污網箱，其特征在于：所述網箱四周固定有四根立桿Ⅰ(10)，四根橫桿(5)連接于立桿Ⅰ(10)之間并形成矩形框架Ⅰ，四根檔桿(8)連接于述立桿Ⅰ(10)底部并形成矩形框架Ⅱ，所述立桿Ⅰ(10)與橫桿(5)形成的矩形框架Ⅰ的內部開口尺寸與側孔板(9)的外形尺寸相匹配，所述側孔板(9)位于矩形框架內，所述底孔板(13)位于由檔桿(8)構成的矩形框架Ⅱ上方。

　　3.根據權利要求2所述的污水井沉污網箱，其特征在于：還包括固定于四根立桿Ⅰ(10)之間且位于橫桿(5)上方的四根上橫桿(4)，所述上橫桿(4)與橫桿(5)之間豎直且彼此間隔設置有若干立桿Ⅱ(6)。

　　4.根據權利要求1或2或3所述的污水井沉污網箱，其特征在于：所述掛孔為長孔(11)。

　　說明書

　　一種污水井沉污網箱

　　技術領域

　　本實用新型涉及排污系統技術領域，具體涉及一種污水井污物收集系統。

　　背景技術

　　現在城市道路地上部分布置了很多長方形污水井井蓋，以緩解城市道路積水的情況，但是該長方形井蓋地下部分堵塞后清理污物比較困難，而且在雨水大的季節容易被雨水沖翻，也很容易被人為地破壞掉，造成了全國各地出現井蓋大量丟失的現象，給出行的人群和車輛造成了嚴重的安全隱患，國家很多地區每年都會出現成人或者兒童掉入沒有井蓋的污水井管道中造成傷亡的嚴重事故。

　　發明內容

　　本實用新型為了克服以上技術的不足，提供了一種防止污水井堵塞、防止行人跌落的污水井沉污網箱。

　　本實用新型克服其技術問題所采用的技術方案是：

　　本污水井沉污網箱，包括由四塊側孔板和一塊底孔板焊接形成的上端開口的矩形網箱、固定于網箱兩側的掛板，所述側孔板和底孔板上設置有若干透孔，位于井蓋下方的污水井內部墻體上固定有若干掛鉤，所述掛板上設置有掛孔，所述網箱通過掛孔懸掛固定于掛鉤上。

　　所述網箱四周固定有四根立桿Ⅰ，四根橫桿連接于立桿Ⅰ之間并形成矩形框架Ⅰ，四根檔桿連接于述立桿Ⅰ底部并形成矩形框架Ⅱ，所述立桿Ⅰ與橫桿形成的矩形框架Ⅰ的內部開口尺寸與側孔板9的外形尺寸相匹配，所述側孔板位于矩形框架內，所述底孔板位于由檔桿構成的矩形框架Ⅱ上方。

　　為了實現雨大水流急時順利排水，還包括固定于四根立桿Ⅰ之間且位于橫桿上方的四根上橫桿，所述上橫桿與橫桿之間豎直且彼此間隔設置有若干立桿Ⅱ。

　　為了方便懸掛，上述掛孔為長孔。

　　本實用新型的有益效果是：將井蓋掀開，將網箱通過掛板掛置到掛鉤上，之后蓋上井蓋，污水通過井蓋流落到其下方的網箱內，污水經過四周側孔板和底部底孔板上的透孔流入到污水井中，而污物、泥沙等會沉積在由側孔板和底孔板組成的網箱內。清潔人員定期打開井蓋，將網箱取出，將網箱中的污物傾倒即可。當井蓋發生丟失時，如果行人誤跌入污水井中，網箱可以防止行人繼續跌落，從而本污水井沉污網箱也提高了安全性。
