申請日2013.12.05

　　公開(公告)日2014.05.07

　　IPC分類號C02F11/18

　　摘要

　　本實用新型公開一種污泥連續加熱消毒設備，該設備主要包括：依次串聯連接的第一消毒室、輸送管道和第二消毒室;污泥在第一消毒室和第二消毒室內移動，靠近消毒室內壁的外層污泥接受來自電阻絲的熱量，使溫度升高，達到連續消毒的目的;通過螺旋片的旋轉，促進內層污泥和外層污泥的對流傳熱，熱能利用效率高;螺旋片旋轉帶動污泥旋轉前移，產生的靜壓力較高，可對含水率相對較低的污泥進行消毒處理。該消毒設備結構簡單，可廣泛用于污水處理裝置污泥的消毒。

　　權利要求書

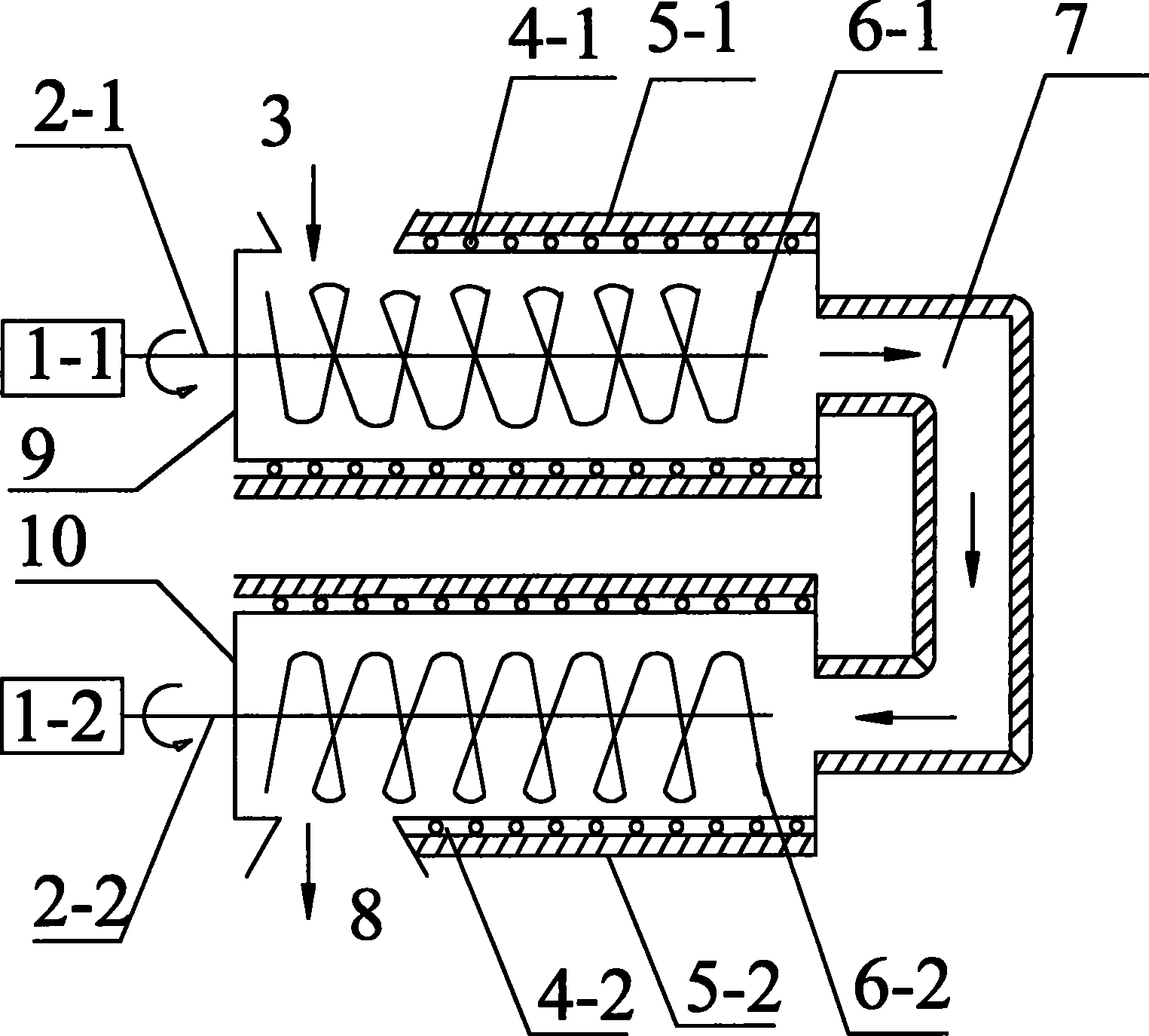

　　1.一種污泥連續加熱消毒設備，其特征在于：該設備主要包括依次串聯 連接的第一消毒室(9)、輸送管道(7)和第二消毒室(10);第一消毒室 (9)由電機(1-1)、軸(2-1)、進料口(3)、電阻絲(4-1)、保溫層 (5-1)、螺旋片(6-1)組成;第二消毒室(10)由電機(1-2)、軸(2-2)、 出料口(8)、電阻絲(4-2)、保溫層(5-2)、螺旋片(6-2)組成。

　　2.根據權利要求1中所述污泥連續加熱消毒設備，其特征在于：所述第 一消毒室和第二消毒室外殼分別纏繞電阻絲(4-1、4-2)，電阻絲(4-1、 4-2)外分別包裹保溫層(5-1、5-2)。

　　3.根據權利要求1或2中所述污泥連續加熱消毒設備，其特征在于：所 述保溫層(5-1、5-2)材料為石棉。

　　4.根據權利要求1中所述污泥連續加熱消毒設備，其特征在于：所述第 一消毒室(9)的軸(2-1)和第二消毒室(10)的軸(2-2)旋轉方向相反。

　　說明書

　　一種污泥連續加熱消毒設備

　　技術領域

　　本實用新型涉及的是污泥消毒設備，特別涉及的是一種污泥連續加熱消毒設備。

　　背景技術

　　污泥是污水處理過程中產生的固體物質，不僅含有大量的有機質和氮、磷、鉀等營養元素，同時還含有大量細菌、病毒及寄生蟲，若處理不當將造成二次污染，因此在處置污泥前必須對其進行消毒處理，以保證其運輸、堆放和使用的安全�，F(xiàn)有的污泥消毒技術主要有生物消毒技術、化學消毒技術和物理消毒技術。目前，國內外對野外營地的污水、污泥處理逐漸重視起來，但在一些生態脆弱區，除生活污水需處理達標外，對污泥消毒尤為重視，然而，由于條件所限，往往不允許化學消毒，而生物消毒占地往往較大，因此，物理加熱消毒技術成為主要的消毒方式。然而，加熱消毒也多采用間歇的方式，在污泥連續排放情況下，不能滿足連續處理的要求，因此，急需開發一種用于污泥連續消毒的設備。

　　實用新型內容

　　本實用新型的目的在于克服上述已有技術的不足，提供一種污泥連續消毒設備，該設備主要包括依次串聯連接的第一消毒室、輸送管道和第二消毒室;所述第一消毒室由電機、軸、進料口、電阻絲、保溫層、螺旋片組成，所述第二消毒室由電機、軸、出料口、電阻絲、保溫層、螺旋片組成。所述第一消毒室和第二消毒室外殼分別纏繞電阻絲;所述電阻絲外分別包裹保溫層。所述保溫層材料為石棉;所述第一消毒室的軸和第二消毒室的軸旋轉方向相反。

　　本實用新型具有的優點和積極效果是：

　　由于采用上述技術方案，污泥在第一消毒室和第二消毒室內移動，靠近消毒室內壁的外層污泥接受來自電阻絲的熱量，使溫度升高，達到連續消毒 的目的;通過螺旋片的旋轉，促進內層污泥和外層污泥的對流傳熱，熱能利用效率高;螺旋片旋轉帶動污泥旋轉前移，產生的靜壓力較高，可對含水率相對較低的污泥進行消毒處理。該消毒設備及消毒方法簡單，可廣泛用于污水處理裝置污泥的消毒。
